2-20
2
Câblage des bornes du circuit de contrôle
Dimensions des câbles
Pour les opérations à distance avec des signaux analogiques, la longueur du câble de contrôle entre l'opérateur
analogique ou les câbles de fonctionnement et le variateur doit être de 50 m maximum. Débranchez les câbles
de l'alimentation principale (ou des autres circuits de contrôle) afin de réduire l'induction des périphériques.
Lors du réglage des fréquences à partir d'une source externe de fréquence (et pas d'un opérateur digital),
utilisez des câbles blindés torsadés et raccordez le blindage de la plus grande surface de contact à la masse
entre le blindage et la masse.
L’affectation des bornes et les dimensions des câbles sont indiquées au Tableau 2. 7.
* 1. Utilisez des câbles blindés à paires torsadées pour entrer une référence de fréquence externe.
* 2. Nous vous conseillons d'utiliser une borne sans soudure droite sur les lignes de signaux afin de simplifier le câblage et d'améliorer la fiabilité.
Bornes sans soudure droites pour les lignes des signaux
Les modèles et tailles des bornes sans soudure droites sont illustrés dans le tableau suivant.

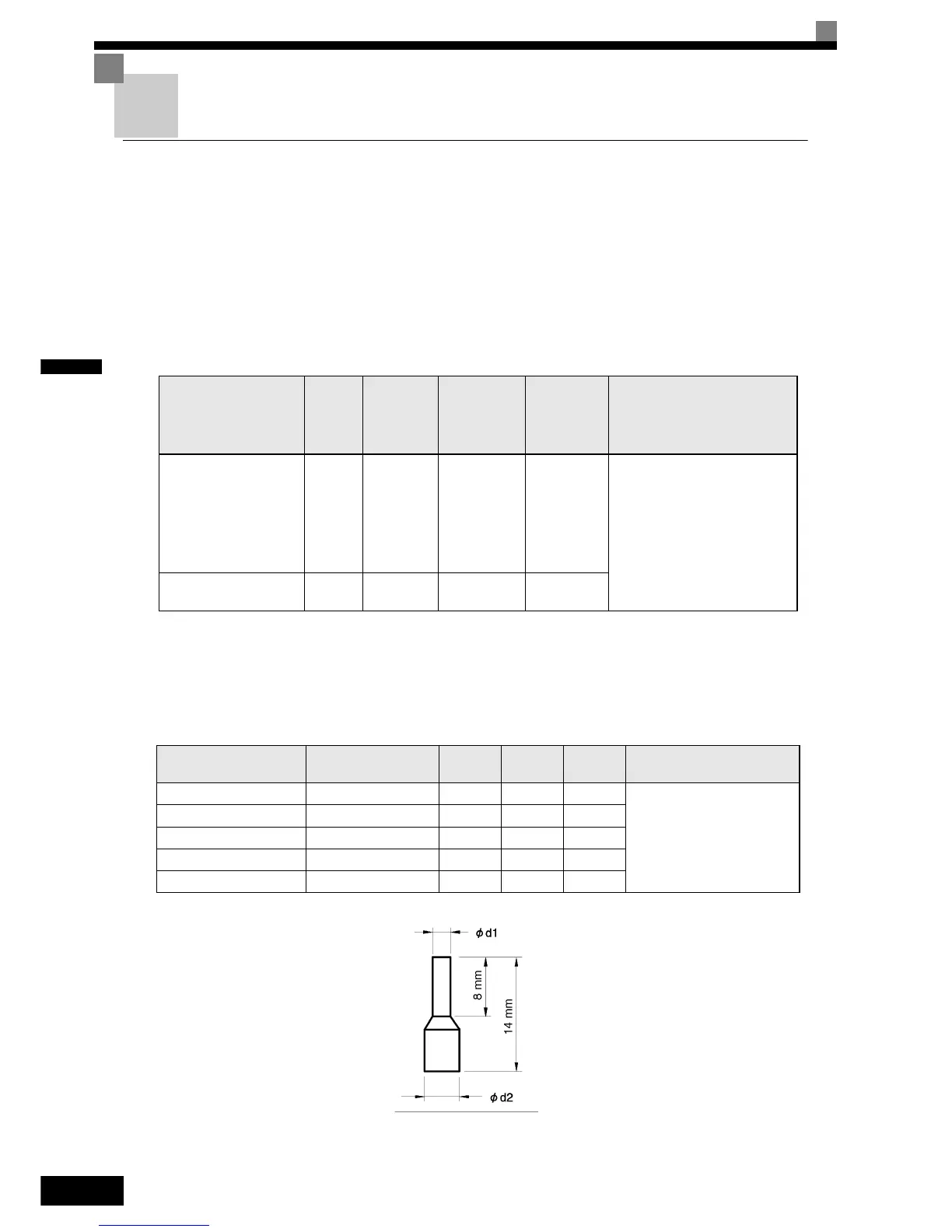

Fig. 2.10 Dimensions de la borne sans soudure droite
Tableau 2.7 Affectation des bornes et taille des câbles (modèles destinés au marché asiatique)
Bornes
Vis de
la borne
Couple de
serrage
(N•m)
Tailles
possibles
du câble
mm
2
(AWG)
Dimensions
de câble
recomman-
dées, en mm
2
(AWG)
Type de câble
FM, AC, AM, SC, SP,
SN, A1, A2, +V, –V, S1,
S2, S3, S4, S5, S6, S7
MA, MB, MC, M1, M2,
M3, M4, M5, M6
MP, RP, R+, R-, S+, S-,
IG
Type
Phoenix
0,5 à 0,6
Monocâble
*2
:
0,5 à 2,5
Câble
multibrin :
0,5 à 1,5
(26 à 14)
0,75
(18)
• Câble blindé à paire torsadée
*1
• Câble blindé, recouvert
de polyéthylène, dans
une gaine en vinyle
E (G) M3.5 0,8 à 1,0
0,5 à 2,5
(20 à 14)
1
(12)
Tableau 2.8 Dimensions de la borne sans soudure droite
Taille du câble en mm
2
(AWG)
Modèle d1 d2 L Fabricant
0,25 (24) AI 0.25 – 8YE 0,8 2 12,5
Contact Phoenix
0,5 (20) AI 0.5 – 8WH 1,1 2,5 14
0,75 (18) AI 0.75 – 8GY 1,3 2,8 14
1,25 (16) AI 1.5 – 8BK 1,8 3,4 14
2 (14) AI 2.5 – 8BU 2,3 4,2 14
L
