2-21
2
Méthode de câblage
Utilisez la procédure suivante pour connecter les câbles au bornier.
1. Serrez les vis des bornes à l'aide d'un fin tournevis.
2. Insérez les câbles en commençant sous le bornier.
3. Serrez fermement les vis de la borne.

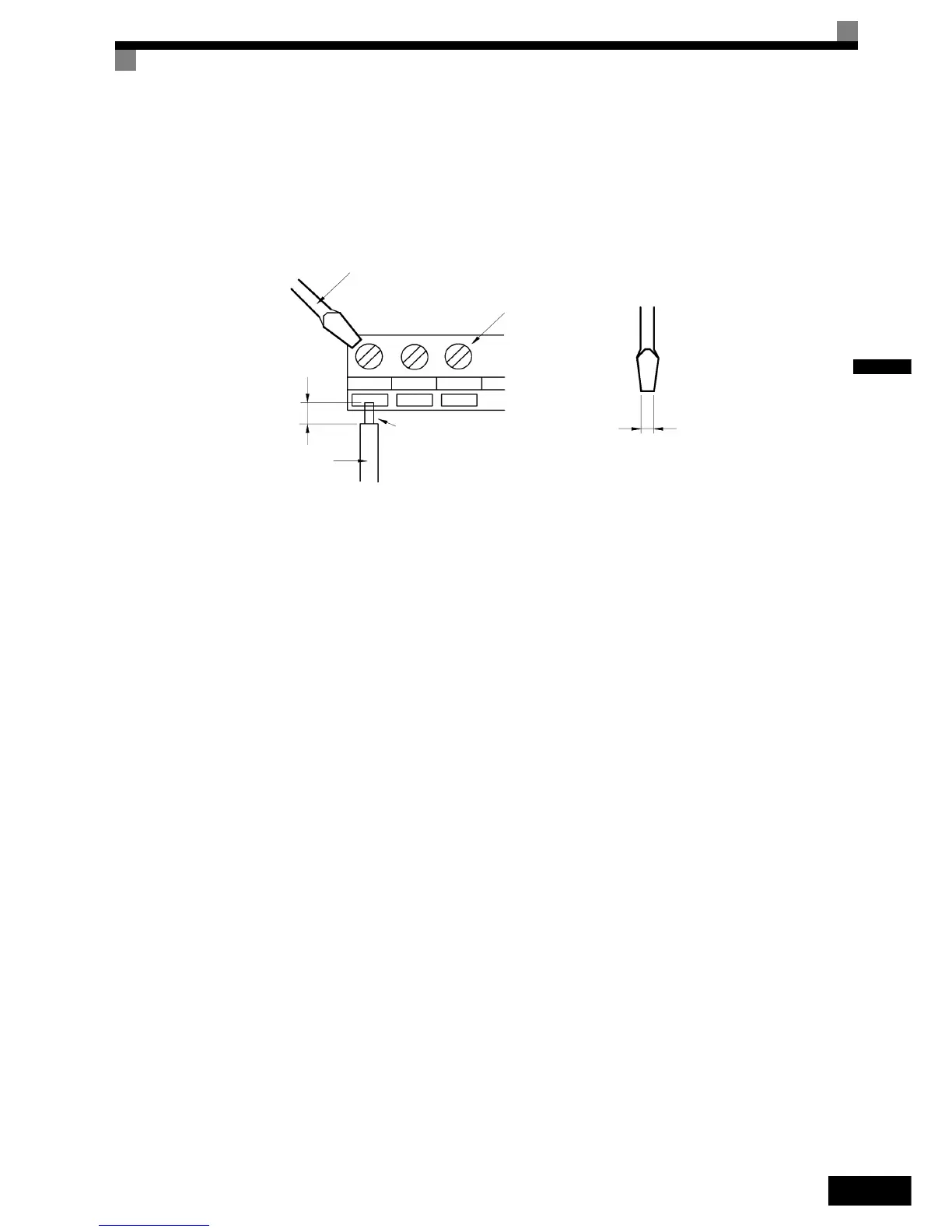

Fig. 2.11 Raccordement des câbles au bornier
Tournevis
Dénudez l'extrémité
sur 7 mm si vous
n'utilisez pas de
borne sans soudure.
Lame de tournevis
Câbles
3,5 mm max.
Épaisseur de la lame : 0,6 mm max.
Borne sans soudure droite ou câble
sans soudure
Circuit de contrôle
Bornier
