Fonctions des bornes de sortie
Il est possible de définir les sorties multifonction numériques de plusieurs fonctions à l’aide des paramètres
H2-01 à H2-03 (sélection de fonction des bornes M1 à M6). Ces fonctions sont décrites dans la section
suivante.
Paramètres connexes
Pendant le fonctionnement (paramétrage : 0) et pendant le fonctionnement 2
(paramétrage : 37)
Pendant le fonctionnement (paramétrage : 0)
Pendant le fonctionnement 2 (paramétrage : 37)
Il est possible d’utiliser ces sorties pour indiquer le statut de fonctionnement du variateur.

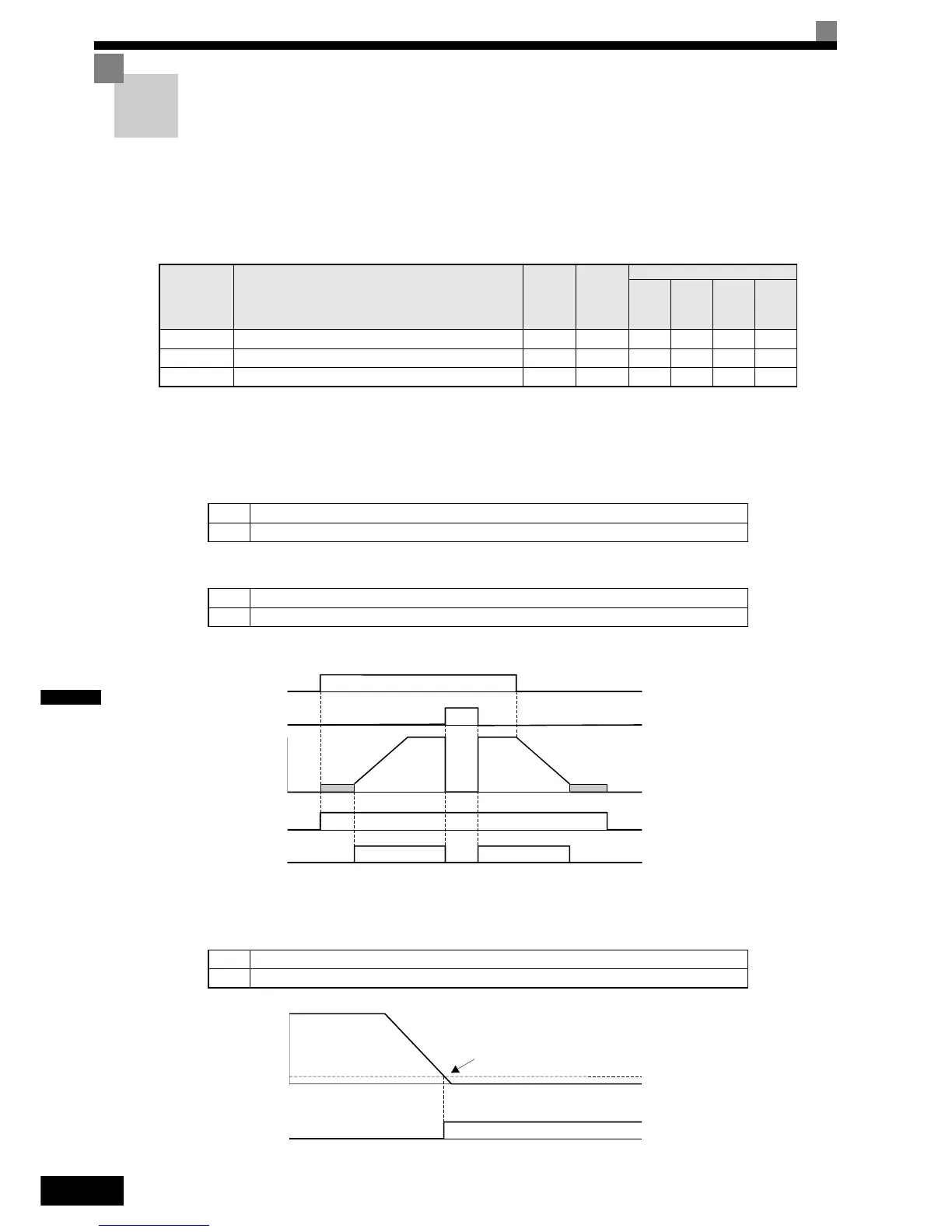

Fig. 6.71 Histogramme d’une sortie « durant l’exécution »
Vitesse zéro (paramétrage : 1)
Fig. 6.72 Histogramme de vitesse zéro
Code
de paramètre
Nom
Réglage
par défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
V/f
V/f avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
H2-01Sélection de fonction des bornes M1-M2 0 NonAAAA
H2-02Sélection de fonction des bornes M3-M4 1 NonAAAA
H2-03Sélection de fonction des bornes M5-M6 2 NonAAAA
OFF La commande d’exécution est désactivée et la tension de sortie est coupée.
ON La commande d’exécution est activée ou une tension est produite.
OFF Le variateur ne produit pas de fréquence (étage de sortie bloqué, freinage par injection c.c. ou arrêt)
ON Le variateur produit une fréquence.
OFF Lorsque la fréquence de sortie est supérieure au niveau de vitesse zéro (b2-01).
ON Lorsque la fréquence de sortie est inférieure au niveau de vitesse zéro (b2-01).
OFF
ON
OFF
OFF
OFF
ON
ON
ON
Commande d’exécution
Commande d’étage de sortie bloqué
Fréquence de sortie
Sortie pendant le fonctionnement 1
Sortie pendant le fonctionnement 2
Niveau de vitesse zéro (b2-01)
OFF
ON
Sortie de vitesse zéro
Fréquence de sortie
