Configuration du bornier
Vous trouverez la disposition des bornes aux Fig. 2.3 et Fig. 2.4.

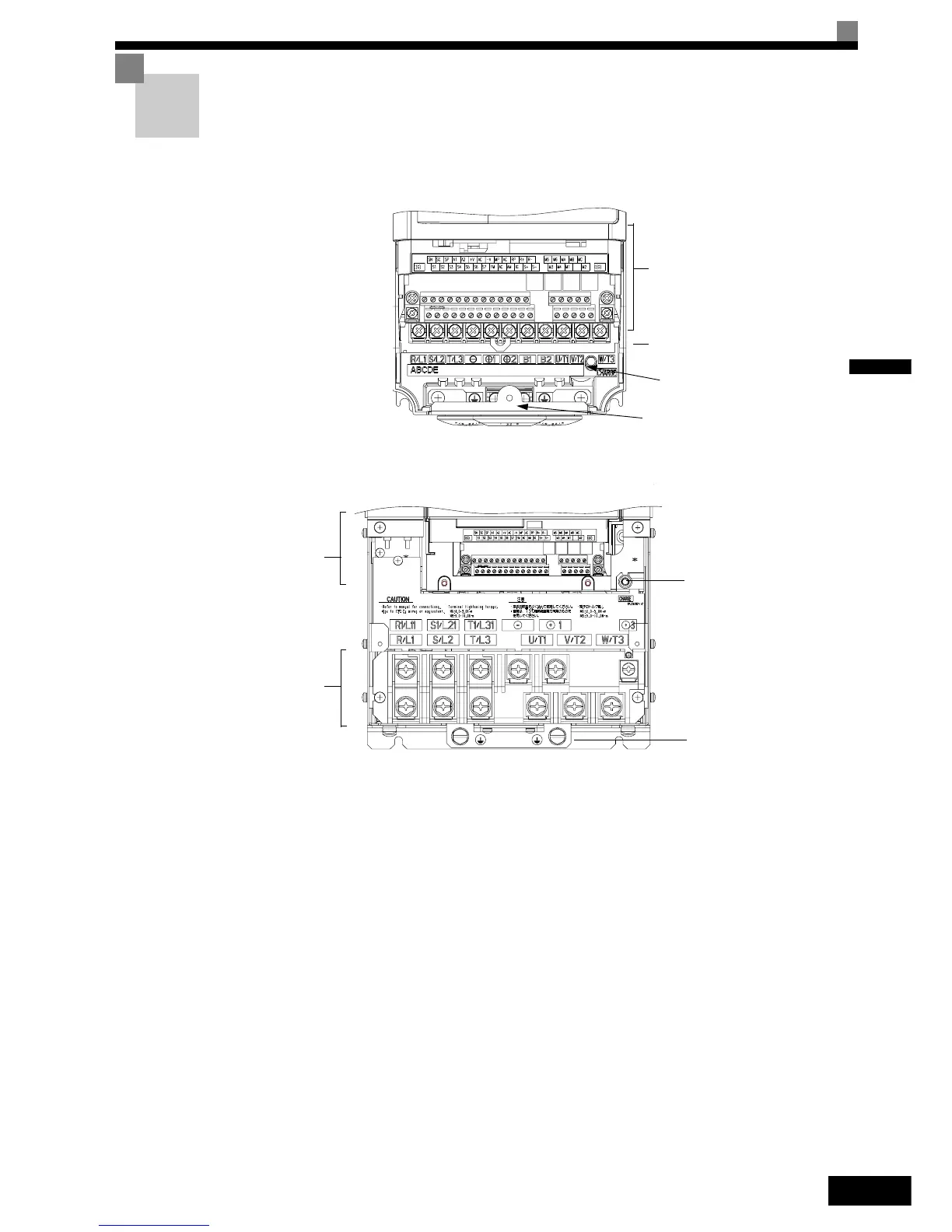

Fig. 2.3 Disposition des bornes (variateurs 200 V/400 V de 0,4 kW)
Fig. 2.4 Disposition des bornes (variateurs 200 V/400 V de 22 kW minimum)
Voyant de charge
Connecteur terre
Bornes de circuit de contrôle
Bornes de circuit principal
Bornes
de circuit
de contrôle
Bornes
de circuit
principal
Connecteur terre
Voyant de charge
