Connexion des unités de freinage en parallèle
Lorsque vous raccordez deux ou plusieurs unités de freinage en parallèle, utilisez le câblage et les cavaliers
illustrés à la Fig. 2.9. Il existe des cavaliers qui permettent de choisir, pour chaque unité de freinage, si elle
doit être maître ou esclave. Sélectionnez « Maître » pour la première unité de freinage uniquement et
sélectionnez « Esclave » pour toutes les autres (c'est-à-dire, à partir de la seconde unité).

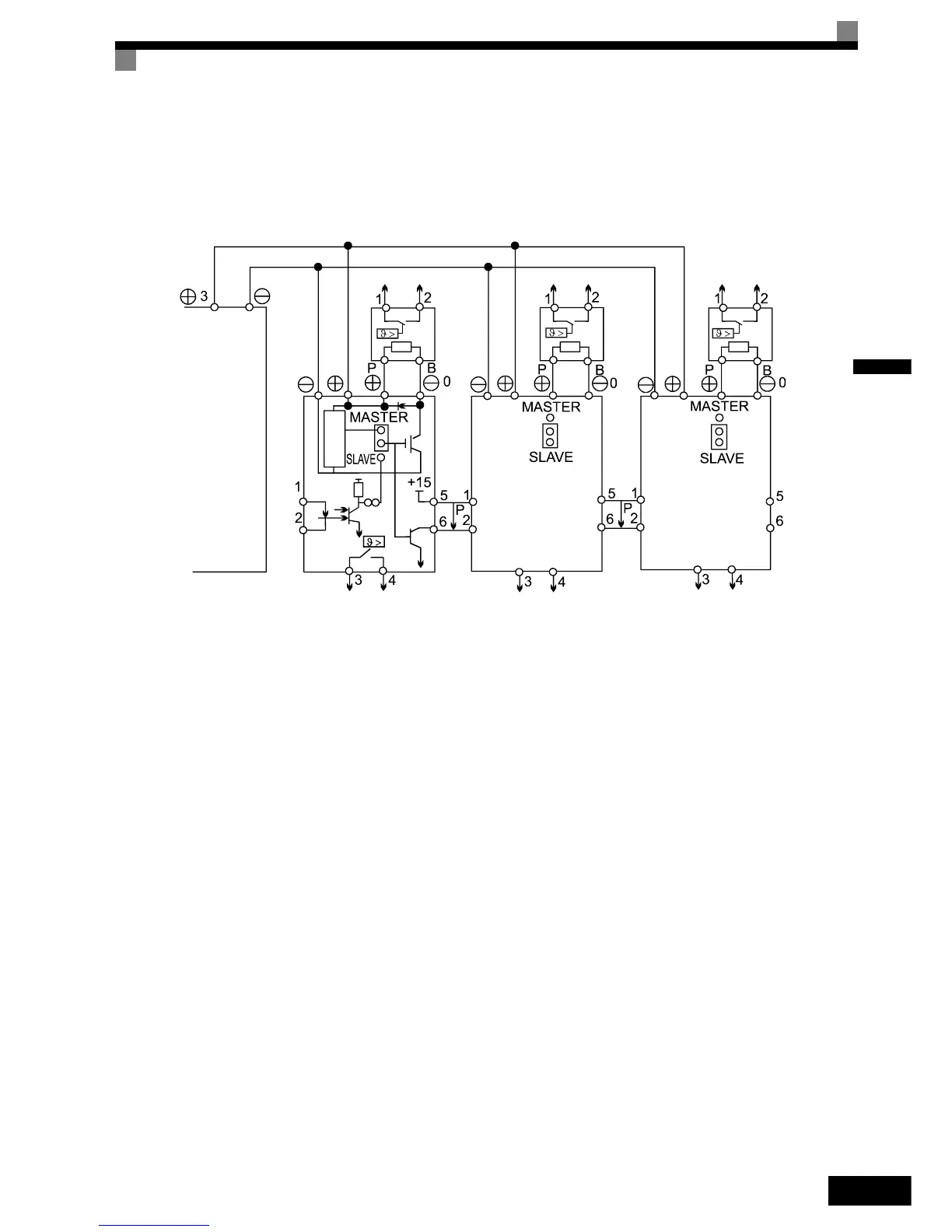

Fig. 2.9 Connexion des unités de freinage en parallèle
Variateur
Contact du relais à surcharge thermique
Contact du relais à surcharge thermique
Contact du relais à surcharge thermique
Unité de
résistance
de
freinage
(LKEB)
Unité de
résistance
de
freinage
(LKEB)
Unité de
résistance
de
freinage
(LKEB)
Détecteur de niveau
Unité de freinage n° 2
Unité de freinage n° 3
Unité de freinage n° 1
Contact du relais à surcharge
thermique
Contact du relais à surcharge
thermique
Contact du relais à surcharge
thermique
