6-4
6
Lorsque vous utilisez le contrôle V/f ou le contrôle V/f avec PG, vous pouvez faire varier la fréquence
porteuse en fonction de la fréquence de sortie, comme le montre le diagramme suivant, en paramétrant les
valeurs de C6-03 (limite haute de la fréquence porteuse), C6-04 (limite basse de la fréquence porteuse) et
C6-05 (gain proportionnel de la fréquence porteuse).

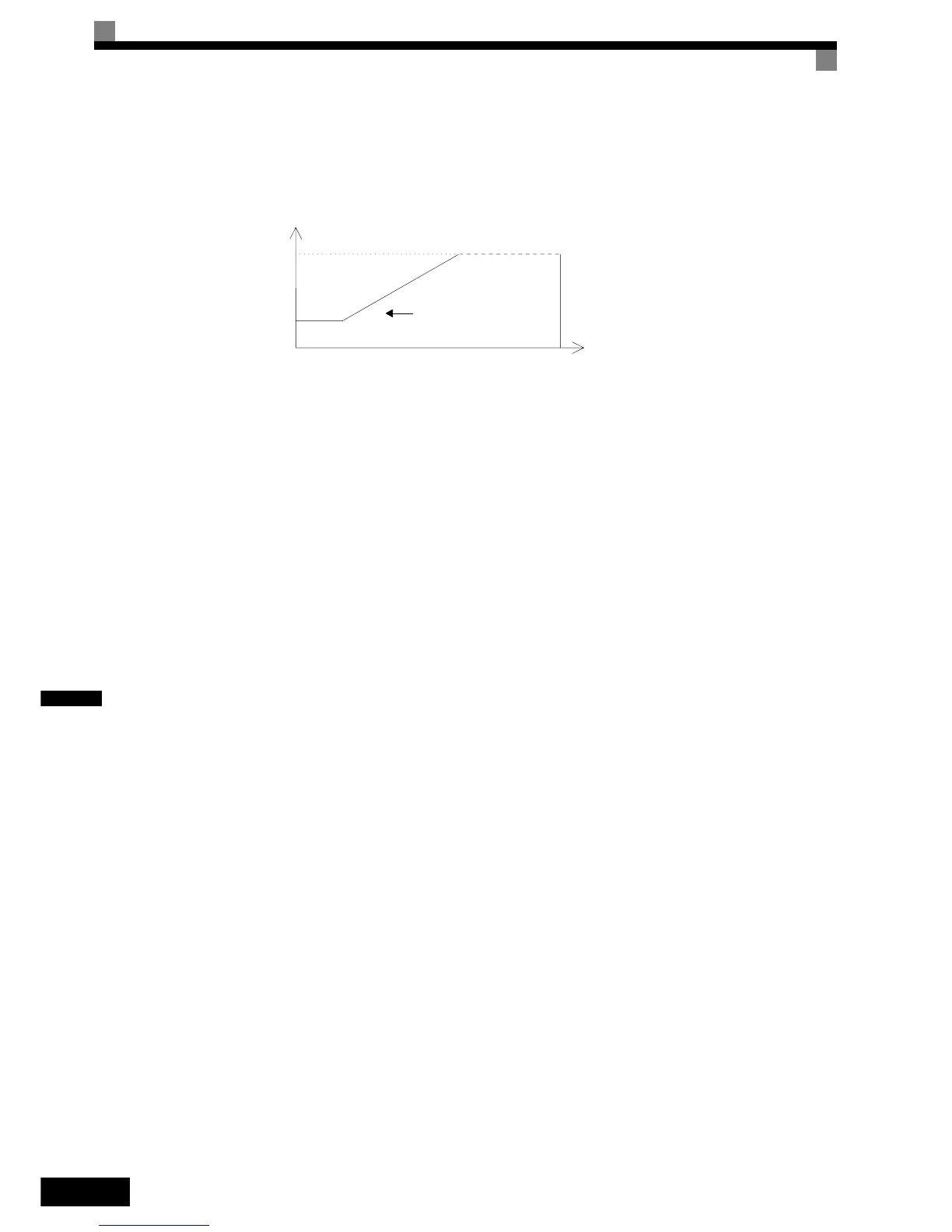

Fig. 6.1 Fréquence porteuse variable
Avec le contrôle vectoriel en boucle ouverte ou fermée, la fréquence porteuse est déterminée par la limite
haute de la fréquence porteuse indiquée dans C6-03 (si elle est définie par l’utilisateur) ou par la fréquence
porteuse définie dans C6-02.
Pour rendre fixe la fréquence porteuse, attribuez à C6-03 et C6-04 la même valeur, ou paramétrez C6-05
sur 0.
Si les sélections sont celles indiquées ci-dessous, une erreur OPE11 (erreur de sélection de données)
survient.
Si le gain proportionnel de la fréquence porteuse (C6-05) > 6 et que C6-03 < C6-04.
Si C6-01 = 0 et que la sélection de la fréquence porteuse C6-02 est définie de 2 à E.
Si C6-01 = 1 et que la sélection de la fréquence porteuse C6-02 est définie de 7 à E.
Fréquence porteuse
Fréquence de sortie
E1-04
Fréquence de sortie max.
Fréquence de sortie x C6-05 x K*
C6-03
C6-04
*K est le coefficient déterminé par la valeur définie dans C6-03.
C6-03 10 kHz : K = 3
10 kHz > C6-03 5 kHz : K = 2
5 kHz > C6-03 : K = 1
