 Exemple de connexion et histogramme
Le diagramme suivant présente un exemple d’histogramme et de connexion de circuit de contrôle pour une
opération en 9 étapes.

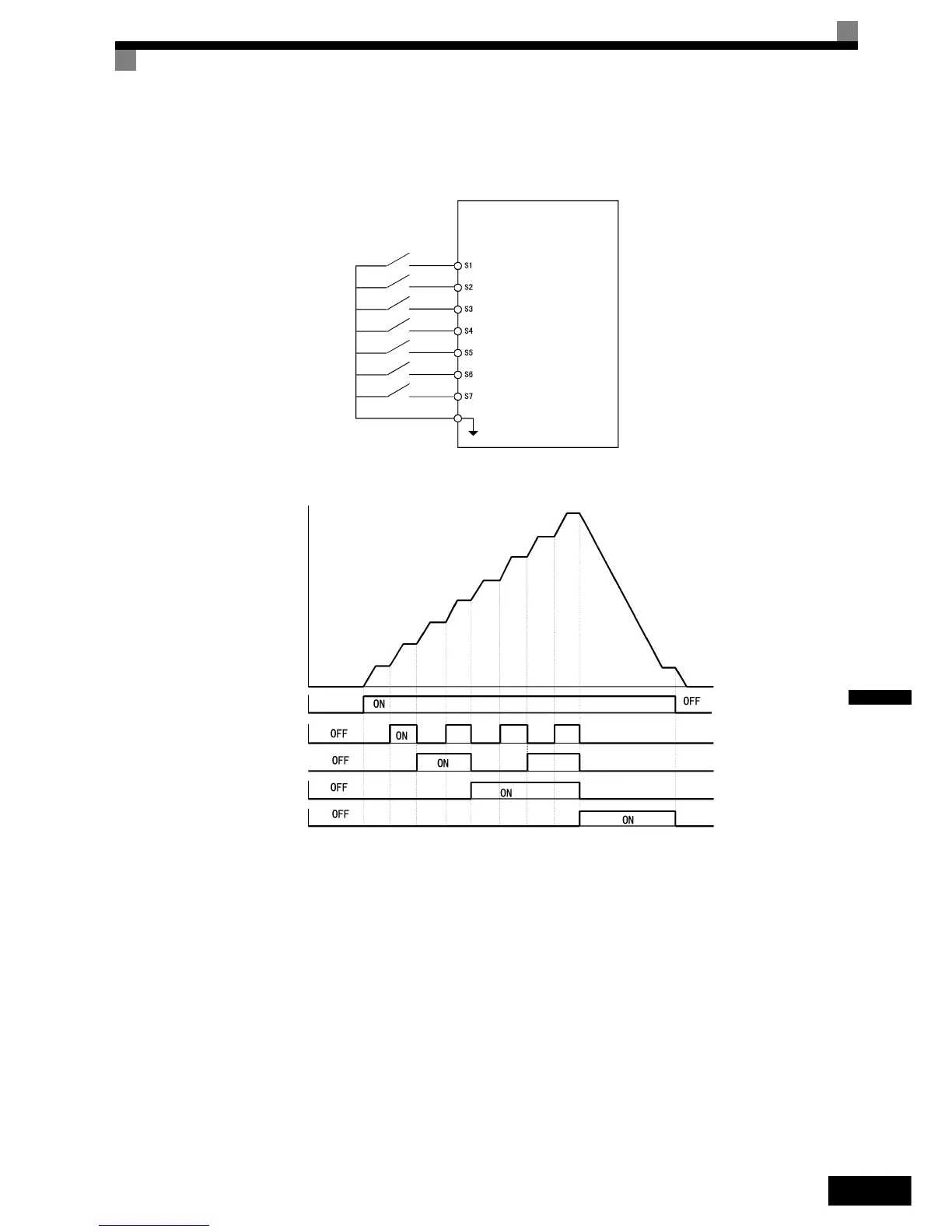

Fig. 6.10 Configuration du circuit de contrôle pour une opération en 9 étapes
Fig. 6.11 Commande de vitesse à étapes multiples/Histogramme de sélection de la fréquence pas à pas
Remarque :
• Le paramètre d’entrée multifonction « référence de vitesse à étapes multiples » (32) doit être utilisé pour
sélectionner les références de fréquence de d1-09 à d1-16.
• Le paramètre d’entrée multifonction « fréquence pas à pas 2 » (69) peut être utilisé pour sélectionner la
fréquence pas à pas lorsqu’un contrôle à trois fils est utilisé pour le circuit de contrôle. S’il est sélectionné
alors que le variateur est initialisé pour un contrôle à deux fils, une erreur OPE03 est affichée.
Variateur
Avant/arrêt
Inverse/arrêt
Réinitialisation d’erreurs
Commande de vitesse
à étapes multiples 3
Commande de vitesse
à étapes multiples 1
Commande de vitesse
à étapes multiples 2
Fréquence pas à pas
Entrée numérique
neutre
SN
Avant/arrêt
Commande de
vitesse à étapes
multiples 1
Commande de
vitesse à étapes
multiples 2
Commande de
vitesse à étapes
multiples 3
Sélection de
la fréquence
pas à pas
Référence de
fréquence 2 : fréquence
de vitesse auxiliaire
Référence de
fréquence 3
Référence de
fréquence 4
Référence de
fréquence 5
Référence de
fréquence 6
Fréquence pas
à pas
Référence de
fréquence 8
Référence de
fréquence 7
Référence de
fréquence
Référence de
fréquence 1 :
fréquence de
vitesse maître
