Omron VARISPEED F7

6-13
6
Exécution d’opérations à l’aide d’un contrôle à trois fils
Si l’un des paramètres H1-01 à H1-05 (bornes d’entrée numérique S3 à S7) est paramétré sur 0, les bornes S1
et S2 sont utilisées pour un contrôle à trois fils et la borne d’entrée multifonction qui été paramétrée sur 0
fonctionne comme une borne de commande permettant de sélectionner un entraînement avant/inverse.
Lorsque le variateur est initialisé pour un contrôle à trois fils avec A1-03, l’entrée multifonction 3 devient la
borne d’entrée de la commande d’avancement avant/inverse.

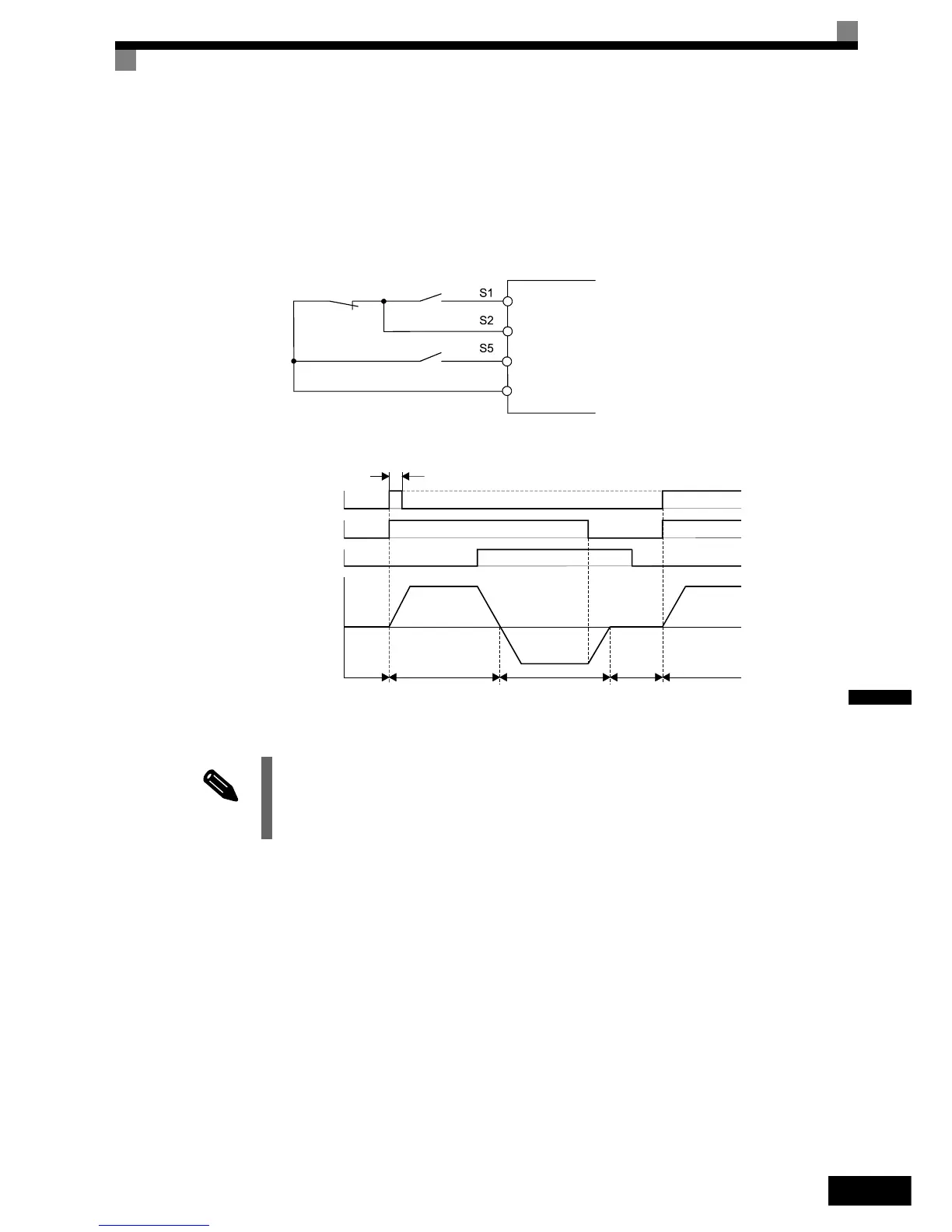

Fig. 6.13 Exemple de câblage de contrôle à trois fils
Fig. 6.14 Histogramme d’un contrôle à trois fils
INFO
Utilisez un circuit de contrôle qui active la borne S1 pendant 50 ms ou plus pour la commande
d’exécution. La commande d’exécution sera ainsi auto-maintenue dans le variateur.
Interrupteur d’arrêt
(contact NC)
Interrupteur marche/
arrêt (contact NO)
Commande d’exécution (fonctionne sur ON)
Commande d’arrêt (s’arrête sur ON)
Commande avant/inverse (entrée multifonction)
Entrée numérique, neutre
SN
50 ms min.
Commande d’exécution
Commande avant/inverse
Vitesse du moteur
Peut être ON ou OFF
OFF
(arrêt)
OFF (avant)
ON (inverse)
Arrêt
Avant
Inverse Arrêt
Avant
Commande d’arrêt
