6-20
6
Commutation du temps d’accélération et de décélération à l'aide des commandes
des bornes d’entrée multifonction
Il est possible de définir quatre délais d’accélération et de décélération différents. Lorsque les bornes d’entrée
multifonction (H1-) sont paramétrées sur 7 (sélection du temps d’accélération/de décélération 1) et 1A
(sélection du temps d’accélération/de décélération 2), vous pouvez commuter le temps d’accélération/de
décélération et ce, même en cours de fonctionnement, en combinant l’état ON/OFF des bornes.
Le tableau suivant indique les combinaisons de commutations des temps d’accélération/de décélération.
Commutation des temps d'accélération/de décélération à l’aide d’un niveau
de fréquence
Les temps d'accélération/de décélération peuvent être automatiquement commutés à une certaine fréquence de
sortie, que vous pouvez définir dans le paramètre C1-11.

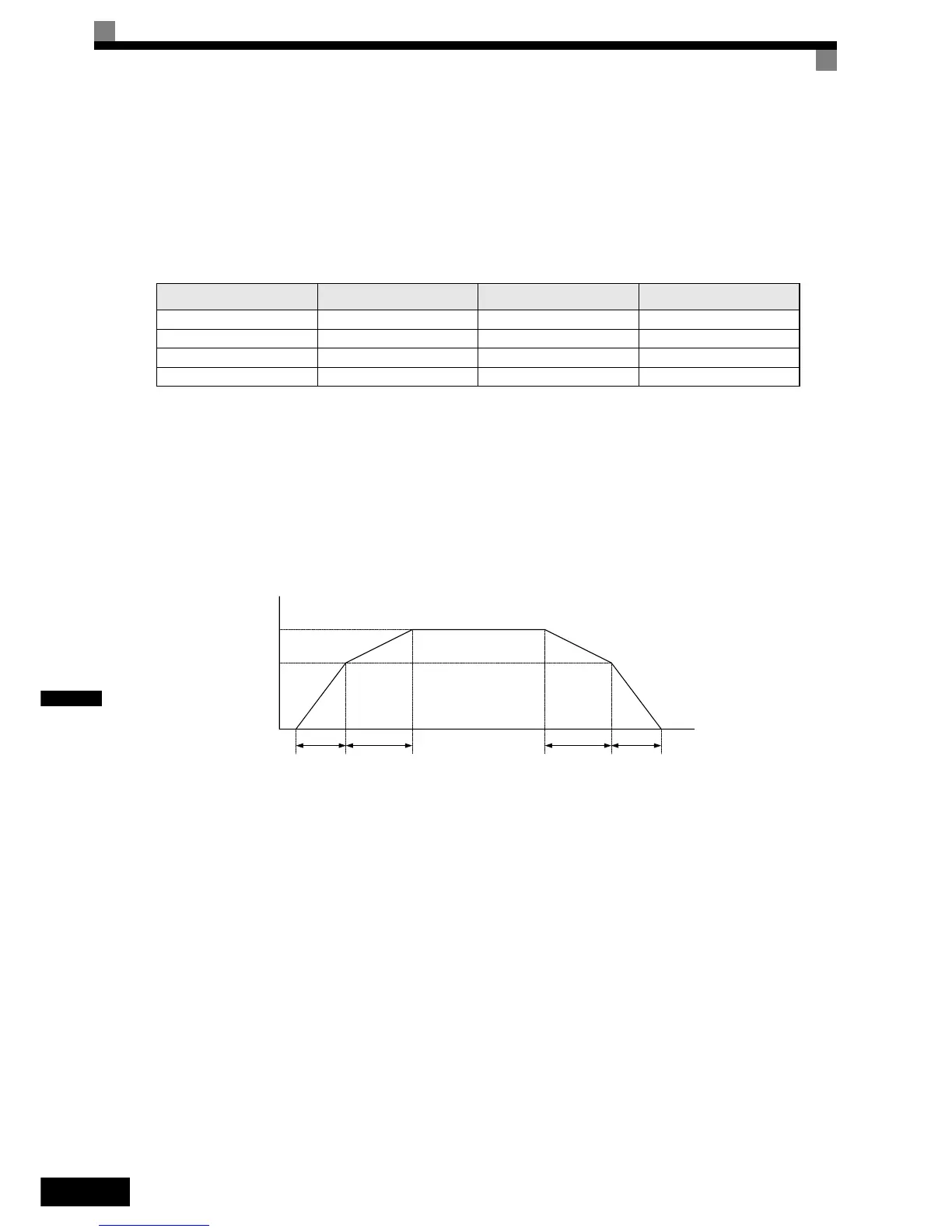

La Fig. 6.22 montre le principe de fonctionnement de la fonction.
Attribuez à C1-11 une valeur autre que 0 Hz. Si C1-11 est paramétré sur 0 Hz, la fonction est désactivée.
Fig. 6.22 Fréquence de commutation du temps d’accélération/de décélération
Borne sélection 1 du temps d’accélé-
ration/décélération
Borne sélection 2 du temps d’accélé-
ration/décélération
Temps d’accélération Temps de décélération
OFF OFF C1-01 C1-02
ON OFF C1-03 C1-04
OFF ON C1-05 C1-06
ON ON C1-07 C1-08
Output
Frequency
Accel./Decel. time
Switching Freq.
C1-11
C1-07 C1-01 C1-02 C1-08
Avec une fréquence de sortie ≥ C1-11, l’accélération et la décélération ont lieu
en utilisant le temps d’accélération/de décélération 1 (C1-01, C1-02).
Avec une fréquence de sortie < C1-11, l’accélération et la décélération ont lieu
en utilisant le temps d’accélération/de décélération 4 (C1-07, C1-08).
Fréquence
de sortie
Fréq. de commut.
d’accélération /
décélération C1-11
