Omron VARISPEED F7

6-23
6
 Paramètres connexes
* Affiche la valeur initiale lorsque C6-01 est paramétré sur 0 (par défaut). Si C6-01 est paramétré sur 1 ou 2, la valeur initiale est de 120 %.
 Histogramme
Le schéma suivant indique les caractéristiques de fréquence lorsque L3-01 est paramétré sur 1.

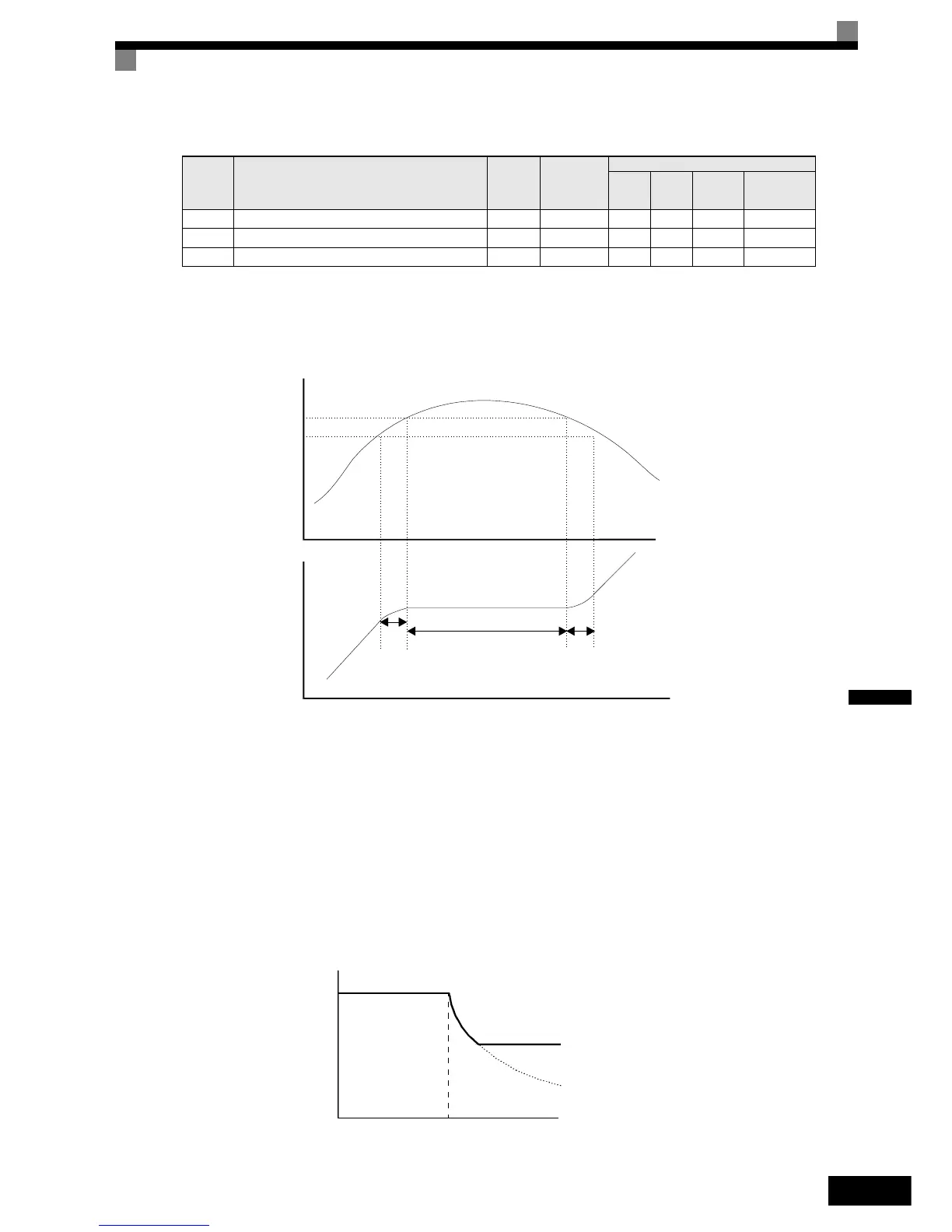

Fig. 6.26 Histogramme de la protection anticalage lors de l’accélération
 Précautions lors de la configuration
• Si la capacité du moteur est faible par rapport à la capacité du variateur ou si le variateur est utilisé avec les
réglages par défaut et que le moteur cale, réduisez la valeur définie pour L3-02.
• Si vous utilisez le moteur dans la plage de puissance constante, la valeur de L3-02 est automatiquement
réduite pour éviter le calage. L3-03 est la valeur limite pour éviter une diminution excessive du niveau de
protection anticalage dans la plage de puissance constante (reportez-vous à la Fig. 6.27).
• Définissez les paramètres sous forme de pourcentages en attribuant la valeur 100 % à la tension nominale
du variateur.
Fig. 6.27 Niveau et limite de protection anticalage lors de l’accélération
Code de
paramètre
Nom
Réglage
par défaut
Modification
pendant fonc-
tionnement
Méthodes de contrôle
V/f
V/f avec
PG
Vecteur
en boucle
ouverte
Vecteur en
boucle fermée
L3-01 Sélection de la protection anticalage lors de l’accélération 1 Non A A A Non
L3-02 Niveau de protection anticalage lors de l’accélération 150 %* Non A A A Non
L3-03 Limite de la protection anticalage lors de l’accélération 50 % Non A A A Non
Courant de sortie
Niveau de calage
lors de l’accélération
Temps
Temps
Fréquence de sortie
* 1. Le taux d’accélération est réduit.
* 2. L’accélération est stoppée pour réduire le courant de sortie.
*1.
*2.
L3-02
85 % de L3-02
Niveau de protection anticalage
lors de l’accélération
L3-02 (niveau de protection anticalage lors de
l’accélération)
L3-03 (limite de protection anticalage lors de
l’accélération)
Fréquence de sortie
E1-06
Fréquence de base (FA)
