Exemple de configuration
Un exemple de protection anticalage lors de la décélération lorsque L3-04 a la valeur 1 est présenté ci-
dessous.

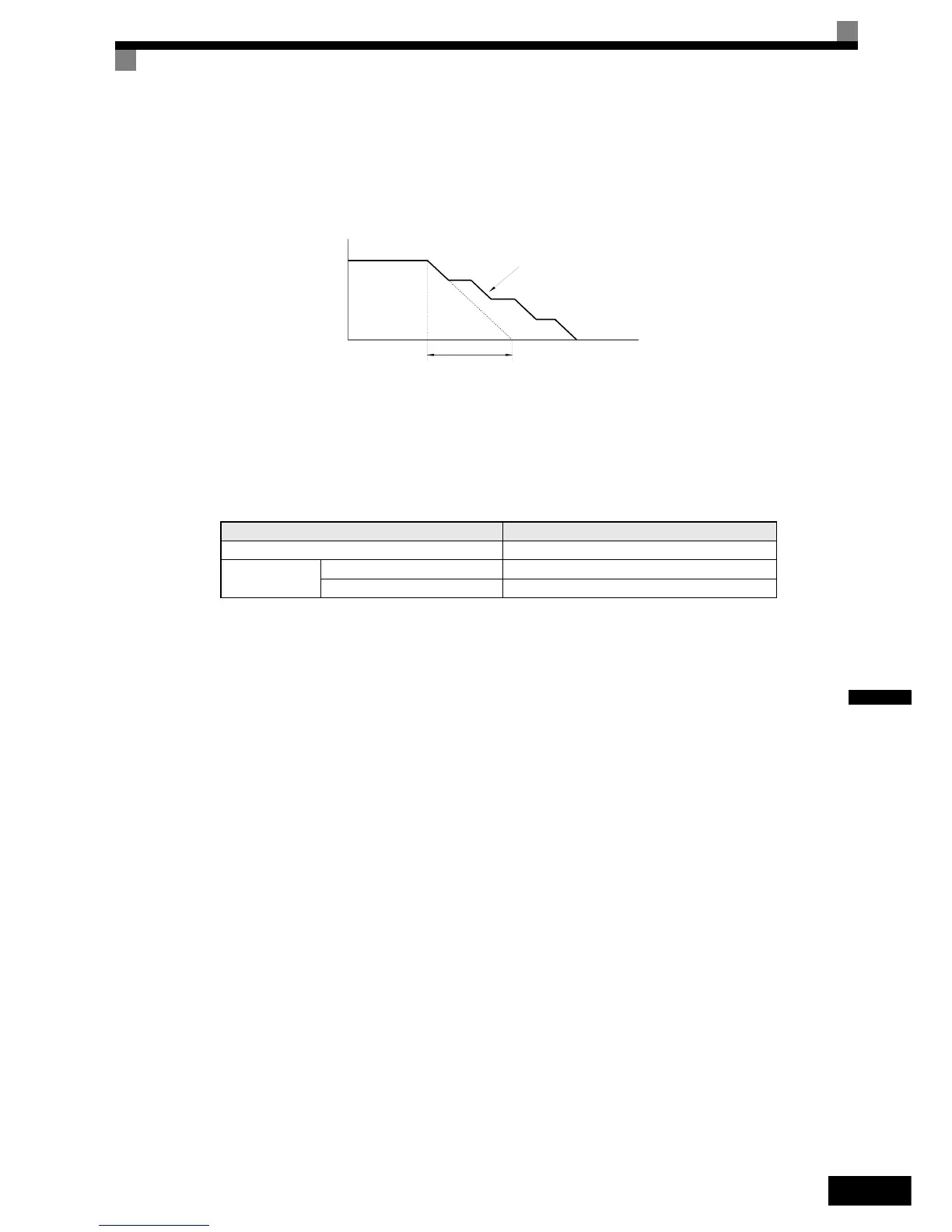

Fig. 6.28 Opération de protection anticalage lors de la décélération
Précautions lors de la configuration
• Le niveau de protection anticalage pendant la décélération varie selon la tension nominale et la tension
d’entrée du variateur. Pour plus de détails, voir le tableau suivant.
• Lorsque vous utilisez l’option de freinage (résistance en freinage, unités de résistance en freinage, unités
de freinage), veillez à attribuer au paramètre L3-04 la valeur 0 ou 3.
• Lorsqu’une option de freinage est utilisée et que le temps de décélération peut être optimisé (plus court que
le paramétrage de C1-02/04/06/08), L3-04 doit être paramétré sur 3.
Tension d’entrée/nominale du variateur Niveau de protection anticalage lors de la décélération (V)
En 200 V : 380
En 400 V :
E1-01 ≥ 400 V 760
E1-01 < 400 V 660
Temps de décélération contrôlé
pour éviter la surtension
Temps de décélération
(valeur définie)
Temps
Fréquence de sortie
