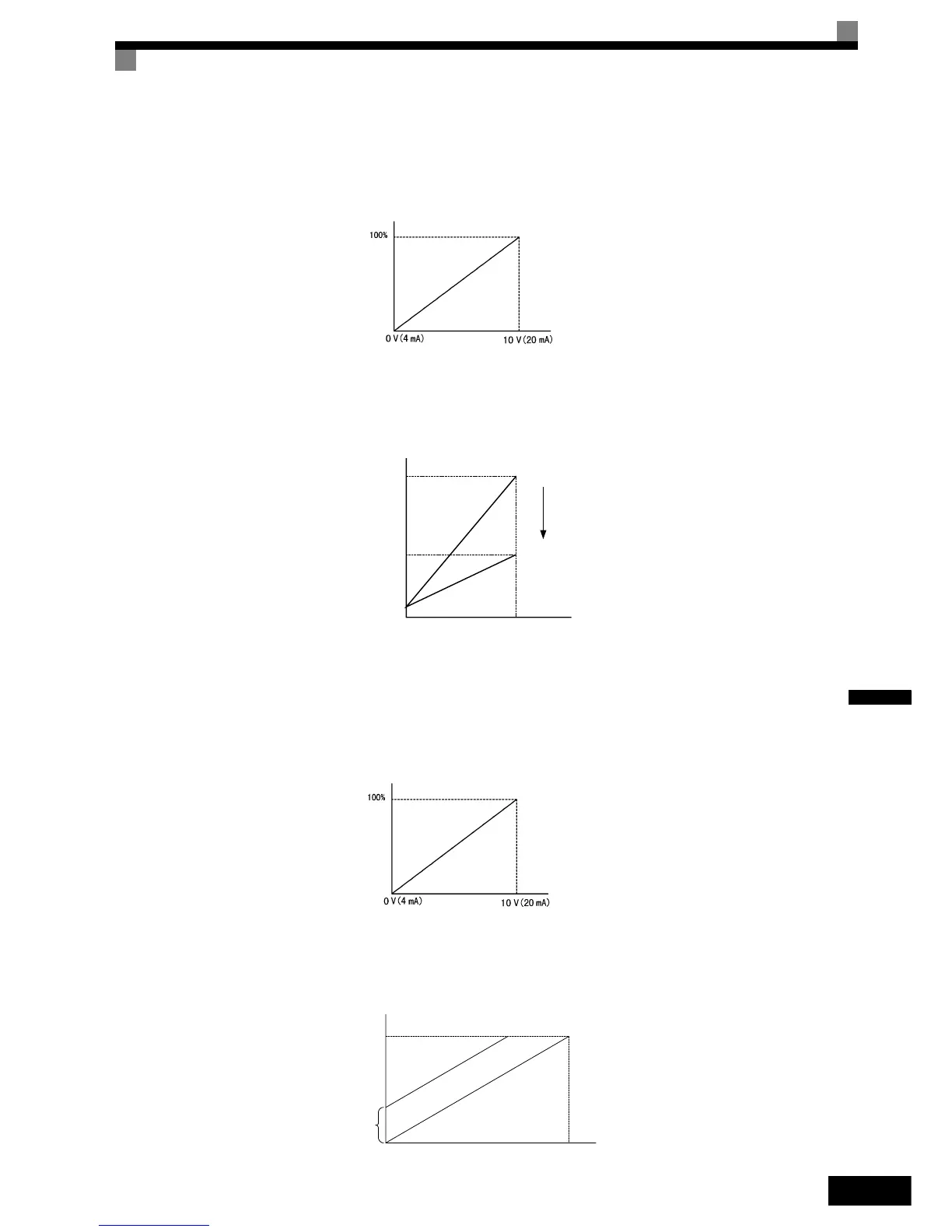

 Réglage du gain de fréquence à l’aide d’une entrée analogique
Lorsque H3-09 est paramétré sur 1 (gain de fréquence), le gain de fréquence peut être ajusté à l’aide
de l’entrée analogique A2.
Fig. 6.30 Réglage du gain de fréquence (entrée de la borne A2)
Le gain de fréquence de la borne A1 est le produit de H3-02 et du gain entré sur la borne A2. Par exemple,
lorsque H3-02 est défini sur 100 % et que l’entrée de la borne A2 est de 5V, le gain de la référence de
fréquence est de 50 %.
Fig. 6.31 Exemple de paramétrage d’un gain de fréquence
 Réglage de la pente de fréquence à l’aide d’une entrée analogique
Lorsque le paramètre H3-09 est défini sur 0 (pente de fréquence), la fréquence équivalant à la tension d’entrée
de la borne A2 est ajoutée à A1 en tant que pente.
Fig. 6.32 Réglage de la pente de fréquence (entrée de la borne A2)
Par exemple, si H3-02 correspond à 100 %, H3-03 à 0 % et que l’entrée de la borne A2 est de 1 V, la référence
de fréquence lorsque 0 V est entré sur A1 équivaut à 10 % de la fréquence de sortie maximum (E1-04).
Fig. 6.33 Exemple de paramétrage d’une pente de fréquence
Gain de fréquence
Niveau d’entrée de la
borne d’entrée analogique
multifonction A2
0 10 V
100 %
50 %
H3-02
H3-02 x 0,5
Référence de fréquence
Tension d’entrée de la borne A1
Pente de fréquence
Niveau d’entrée de la borne
d’entrée analogique
multifonction A2
10 %
Pente
0 V 10 V
H3-02
Référence de fréquence
Tension d’entrée
de la borne A1
