6-44
6
Sélection de la valeur limite de couple à l’aide d’une entrée analogique
L’entrée analogique A2 peut être utilisée pour entrer plusieurs limites de couple. Le tableau ci-dessous
présente les paramètres d’entrée analogique (H3-09) possibles pour la fonction de limitation de couple.
Le niveau du signal de la borne d’entrée analogique A2 est réglé en usine de la manière suivante : 4 à 20 mA
(c’est-à-dire si 20 mA sont entrés, le couple est limité à 100 % du couple nominal du moteur). La Fig. 6.48
présente la relation entre les limites de couple.

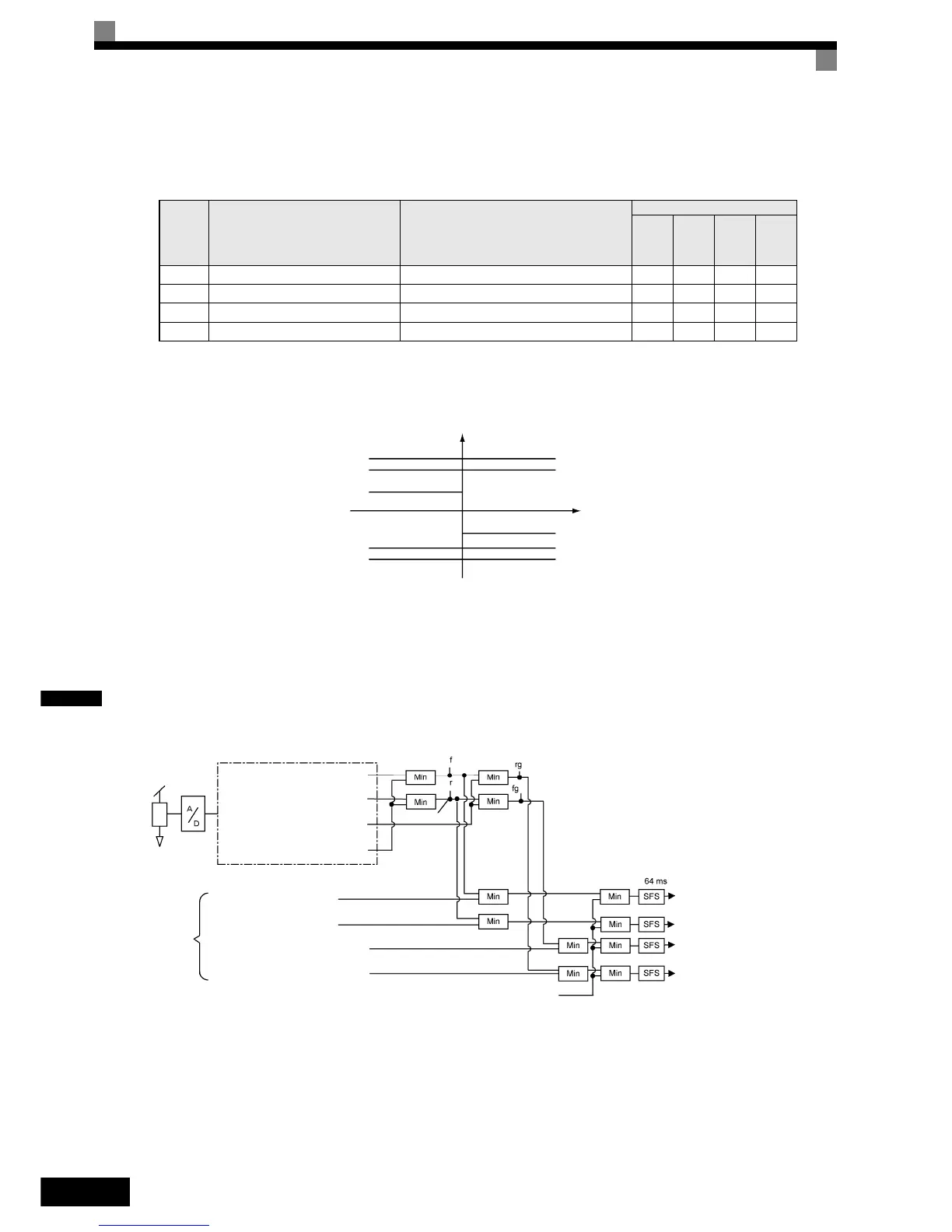

Fig. 6.48 Limites de couple à l’aide de l’entrée analogique
Réglage des limites de couple en utilisant conjointement des paramètres
et une entrée analogique
Le schéma suivant présente la relation entre la limite de couple basée sur des paramètres (L7-01 à L7-04) et la
limite de couple basée sur l’entrée analogique A2.
Fig. 6.49 Limite de couple en utilisant conjointement des paramètres et une entrée analogique
Activation de l’application de limite de couple intégral (L7-06 et L7-07)
Il est possible, dans le contrôle vectoriel en boucle ouverte, d’appliquer un fonctionnement intégral à la
fonction de limite de couple (le contrôle P est standard). Ceci permet d’améliorer la réponse de la limite de
couple et d’en faciliter le fonctionnement. Pour activer le fonctionnement intégral, paramétrez L7-07 sur 1. La
constante de temps intégral peut être définie dans le paramètre L7-06.
Point de
consigne
Fonction 100 % du contenu
Méthodes de contrôle
V/f
V/f
avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
10 Limite positive du couple Couple nominal du moteur Non Non Oui Oui
11 Limite négative du couple Couple nominal du moteur Non Non Oui Oui
12 Limite régénérative du couple Couple nominal du moteur Non Non Oui Oui
15 Limite positive/négative du couple Couple nominal du moteur Non Non Oui Oui
Couple de sortie
Positive
Limites positive/négative du couple
Limite du couple en marche avant
Limite régénérative du couple
Fonctionnement arrière
Nombre de rotations du moteur
Fonctionnement avant
Limite régénérative du couple
Limite négative du couple
Limites positive/négative du couple
Négative
Entrée analogique multifonction
Borne
A2
Limite de couple en avant
(valeur définie = 10)
Limite de couple négatif
(valeur définie = 11)
Limite de couple régénératif
(valeur définie = 12)
Limite de couple positive/
négative (valeur définie = 15)
Couple positif en
entraînement avant
Couple positif régénératif inverse
Couple négatif régénératif avant
Couple
inversé,
entraînement
arrière
Min. : valeur minimum du circuit prioritaire
Constantes
Limite du couple en avant (L7-01)
Limite du couple inverse
(L7-01)
Limite du couple régénératif avant
(L7-03)
Limite du couple régénératif inverse
(L7-04)
175 % du courant nominal du variateur
Limite du couple en avant
Limite du couple inverse
Limite du couple
régénératif avant
Limite du couple
régénératif inverse
