6-49
6
Sélection des caractéristiques de protection de surcharge du moteur (L1-01)
Réglez la fonction de protection de surcharge dans L1-01 en fonction du moteur utilisé.
Les capacités de refroidissement du moteur d’induction varient en fonction du type de moteur utilisé. Vous
devez donc sélectionner le paramètre de protection électronique thermique correspondant.
Paramétrez L1-01 sur :
0 : pour désactiver la fonction de protection thermique du moteur ;
1 : pour activer la protection thermique du moteur pour un moteur refroidi par ventilation (auto-
refroidissement) ;
2 : pour activer la protection thermique du moteur pour un moteur équipé d’un variateur (refroidissement
externe) ;
3 : pour activer la protection thermique du moteur pour un moteur avec contrôle vectoriel spécial
(refroidissement externe).
Sélection de la durée de service de la protection du moteur (L1-02)
La durée de fonctionnement de la protection du moteur correspond au temps durant lequel le moteur peut
gérer une surcharge de 150 % alors qu’il fonctionnait auparavant avec la charge nominale (la température de
fonctionnement a été atteinte avant l’application de la surcharge de 150 %). Définissez le temps de
fonctionnement de la protection du moteur dans L1-02. Le réglage par défaut est de 60 sec.

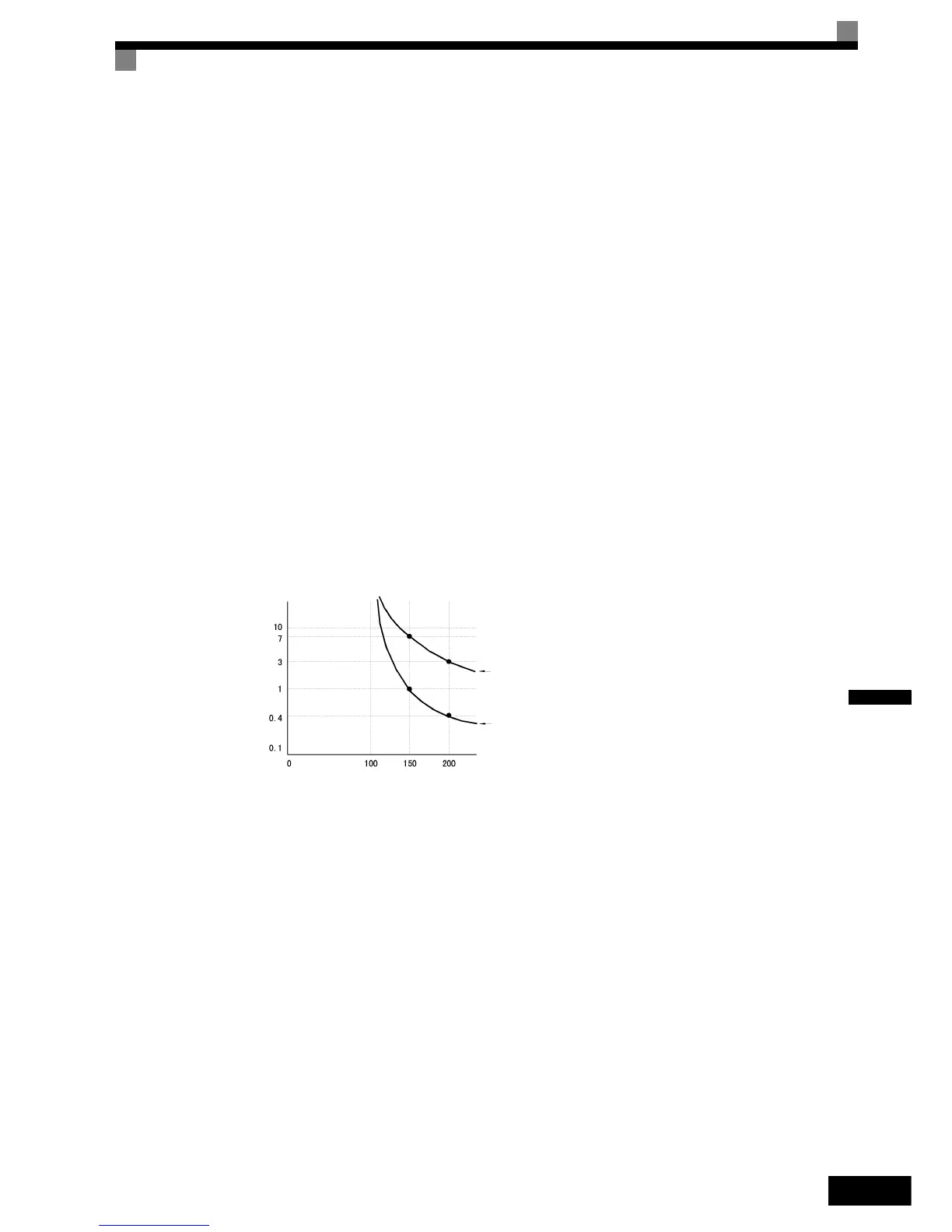

La Fig. 6.54 montre un exemple des caractéristiques relatives à la durée de fonctionnement de la protection
thermique électronique (L1-02 = 1 mn, fonctionnement à 60 Hz, caractéristiques de moteur standard, quand
L1-01 est paramétré sur 1).
Fig. 6.54 Durée de fonctionnement de la protection du moteur
Précautions lors de la configuration
Si plusieurs moteurs sont raccordés à un variateur, paramétrez L1-01 sur 0 (désactivé). Pour protéger
chacun des moteurs, utilisez un circuit de contrôle qui déconnecte la sortie du variateur lorsque l’un des
moteurs est en surchauffe.
Dans les applications où l’alimentation est souvent activée et désactivée, il est possible que le moteur ne
puisse pas être protégé même si ce paramètre a éréglé sur 1 (activé), car la valeur thermique est
réinitialisée une fois que l’alimentation du variateur est désactivée.
Pour garantir un déclenchement de surcharge efficace, attribuez une valeur faible au paramètre L1-02.
Lorsque vous utilisez un moteur à utilisation générale (moteur standard), la capacité de refroidissement est
réduite de f
1/4
(fréquence). Par conséquent, une faible fréquence de sortie peut entraîner un déclenchement
de la protection de surcharge du moteur (OL1), même lorsque le courant de sortie est inférieur au courant
nominal. Si le moteur fonctionne avec un courant nominal à basse fréquence, utilisez un moteur spécial,
refroidi extérieurement.
Temps de fonctionnement (en mn)
Démarrage à froid
Démarrage à chaud
Tension du moteur (%)
E2-01 est paramétré sur 100 %
