6-56
6
Détection de courant
Recherche de vitesse au démarrage

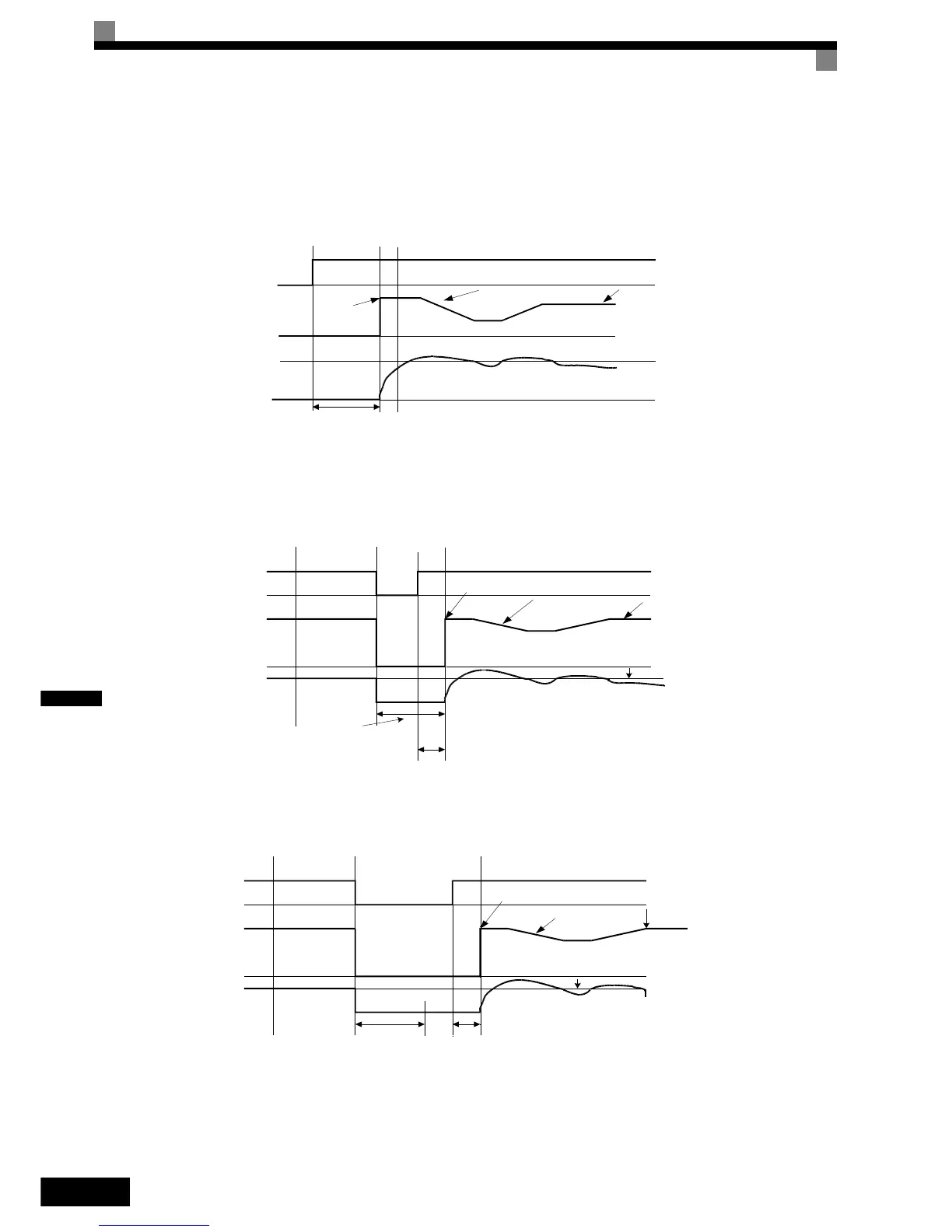

L’histogramme de sélection des commandes de recherche de vitesse au démarrage ou de recherche de vitesse
externe est présenté ci-dessous.
Fig. 6.60 Recherche de vitesse au démarrage (détection de courant)
Recherche de vitesse après une interruption de l’alimentation
• Temps de perte inférieur au temps minimum d’étage de sortie bloqué
Fig. 6.61 Recherche de vitesse suite à une interruption de l’alimentation < L2-03
•
Temps de perte supérieur au temps minimum d’étage de sortie bloqué
Fig. 6.62 Recherche de vitesse suite à une interruption de l’alimentation présentant un temps de perte > L2-03
OFF
ON
Commande d’exécution
Fréquence de sortie
Courant de sortie
* La limite inférieure est définie à l’aide du temps de recherche de vitesse
Temps de décélération défini dans b3-03
b3-02
Définit la référence
de fréquence
Fréquence de sortie
maximum ou
fréquence définie
Temps minimum de l’étage
de sortie bloqué*
(L2-03)
(b3-05).
OFF
ON
Alimentation c.a.
Fréquence de sortie
Courant de sortie
Définit la référence
de fréquence
Temps minimum de l’étage de sortie bloqué (L2-03)
*1
*2
Fréquence de sortie avant coupure de puissance
Courant de fonctionnement de la recherche de vitesse
Temps de décélération
défini dans b3-03
*1 Le temps minimum de l’étage de sortie bloqué peut être réduit par la
fréquence de sortie immédiatement avant l’étage de sortie bloqué.
*2 Après la restauration de l’alimentation c.a., le moteur attend pendant
le temps d’attente minimum lié à la recherche de vitesse (b2-03).
b3-02
Temps minimum de l’étage de sortie bloqué
(L2-03)
OFF
ON
Alimentation c.a.
Fréquence de sortie
Courant de sortie
Définit la référence
de fréquence
Temps de fonctionnement de la recherche de vitesse
b3-02
Vitesse de décélération définie
Fréquence de sortie avant coupure de puissance
Temps d’attente de la recherche de vitesse (b3-05)
dans b3-03
