6-68
6
Précautions relatives aux applications
• Les références de fréquence utilisant les commandes UP/DOWN sont limitées par les limites basse et
haute de la référence de fréquence définies dans les paramètres d2-01 à d2-03. Dans ce cas, la valeur
de l’entrée A1 devient la limite basse de la référence de fréquence. Si vous utilisez une combinaison de la
référence de fréquence de la borne A1 et de la limite basse de la référence de fréquence définie dans le
paramètre d2-02 ou d2-03, la valeur limite haute devient la limite basse de la référence de fréquence.
• Si les commandes UP/DOWN sont utilisées en tant que référence de fréquence et que la commande
d’exécution est entrée, le variateur accélère jusqu’à atteindre la limite basse de la référence de fréquence,
laquelle est définie dans d2-02.
• Lorsque vous utilisez les commandes UP/DOWN, les opérations à étapes multiples sont désactivées.
• Lorsque d4-01 (sélection de la fonction de maintien de référence de fréquence) est paramétré sur 1, la
valeur de la référence de fréquence utilisant les fonctions UP/DOWN est enregistrée, même après la mise
hors tension de l’appareil. Lorsque l’appareil est mis sous tension et que la commande d’exécution est
entrée, le moteur accélère jusqu’à atteindre la référence de fréquence enregistrée. Pour réinitialiser (c’est-
à-dire paramétrer sur 0 Hz) la référence de fréquence enregistrée, activez la commande UP ou DOWN
lorsque la commande d’exécution est désactivée.
Exemple de connexion et histogramme
L’histogramme ci-dessous vous présente un exemple des sélections possibles lorsque la commande UP est
affectée à la borne d’entrée numérique S3 et que la commande DOWN est affectée à la borne S4.

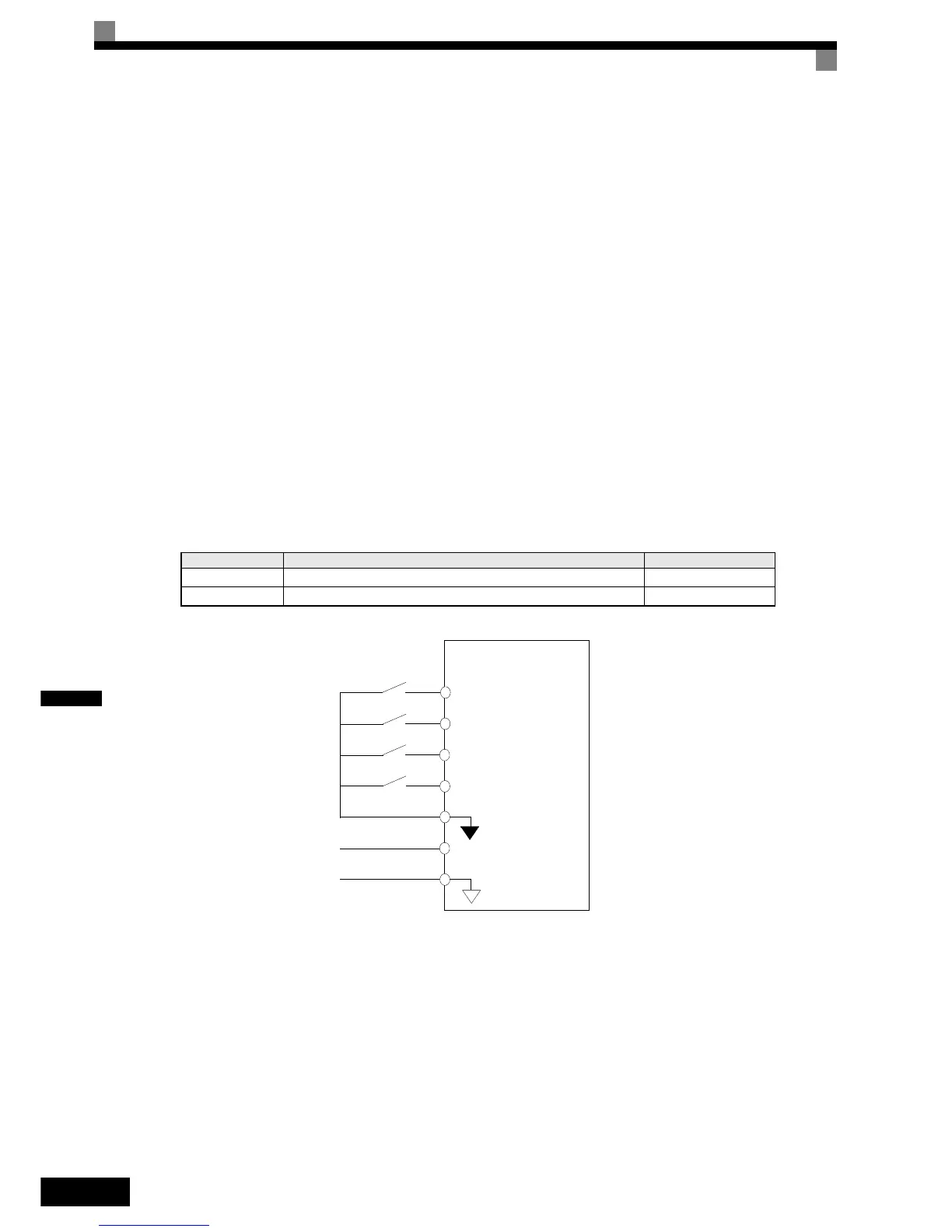

Fig. 6.68 Exemple de connexion lorsque les commandes UP/DOWN sont affectées
Paramètre Nom Point de consigne
H1-01 Entrée multifonction (borne S3) 10
H1-02 Entrée multifonction (borne S4) 11
Variateur
Marche avant/arrêt
Marche en sens
inverse/arrêt
Commande UP
Commande DOWN
Entrée
numérique,
neutre
Limite inférieure de la
référence de fréquence
Signal analogique
de 0 à 10 V
S1
S2
S3
S4
SN
A1
c.a.
