6-79
6
Réglages des éléments de contrôle des impulsions
Pour régler l’échelonnement de sortie de la fréquence d’impulsion, définissez la fréquence de la sortie
d’impulsion (laquelle équivaut à 100 % de l’élément de contrôle) dans le paramètre H6-07.
Attribuez la valeur 2 à H6-06 et la valeur 0 à H6-07 pour produire une fréquence synchronisée avec la
fréquence de sortie de la phase U du variateur.

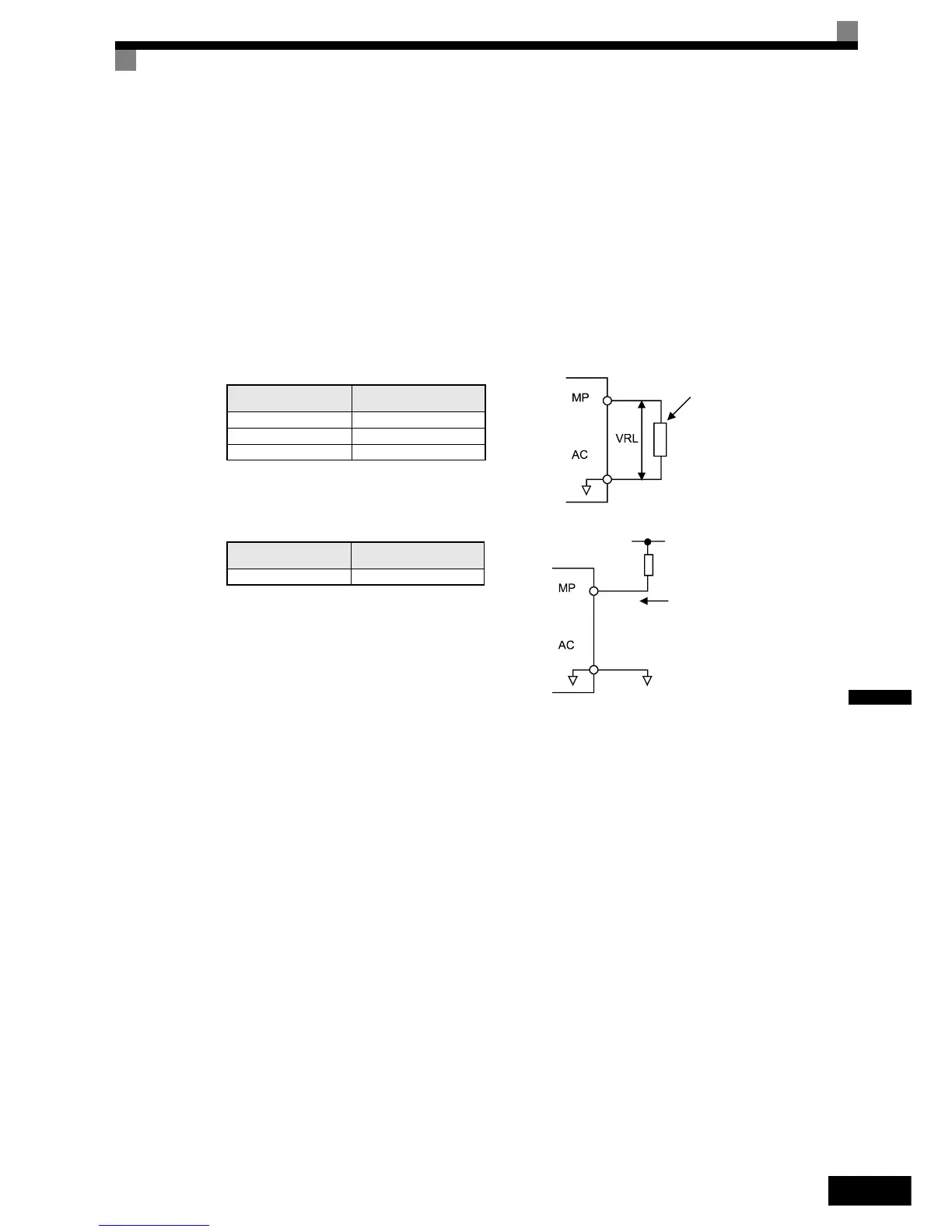

Précautions relatives aux applications
Lorsque vous utilisez la sortie de contrôle des impulsions, connectez un périphérique en fonction des
conditions de charge suivantes. Si les conditions de charge diffèrent, il existe un risque d’insuffisance
caractéristique ou de dommages pour le variateur.
Tension de sortie (isolée)
VRL (V)
Impédance de charge
+5 V minimum 1,5 kΩ minimum
+8 V minimum 3,5 kΩ minimum
+10V minimum 10kΩ minimum
Impédance de charge
Alimentation externe (V)
12 V c.c.
±
10 %,
15 V c.c.
±
10 %
Courant max. 16 mA
Alimentation externe
Courant absorbé
Impédance de charge
