6-81
6
Borne de connexion des communications
Les communications MEMOBUS utilisent les bornes suivantes : S+, S-, R+ et R-. Activez la résistance finale
en activant la broche 1 de l’interrupteur S1 pour le dernier variateur (comme l’indique le PLC).

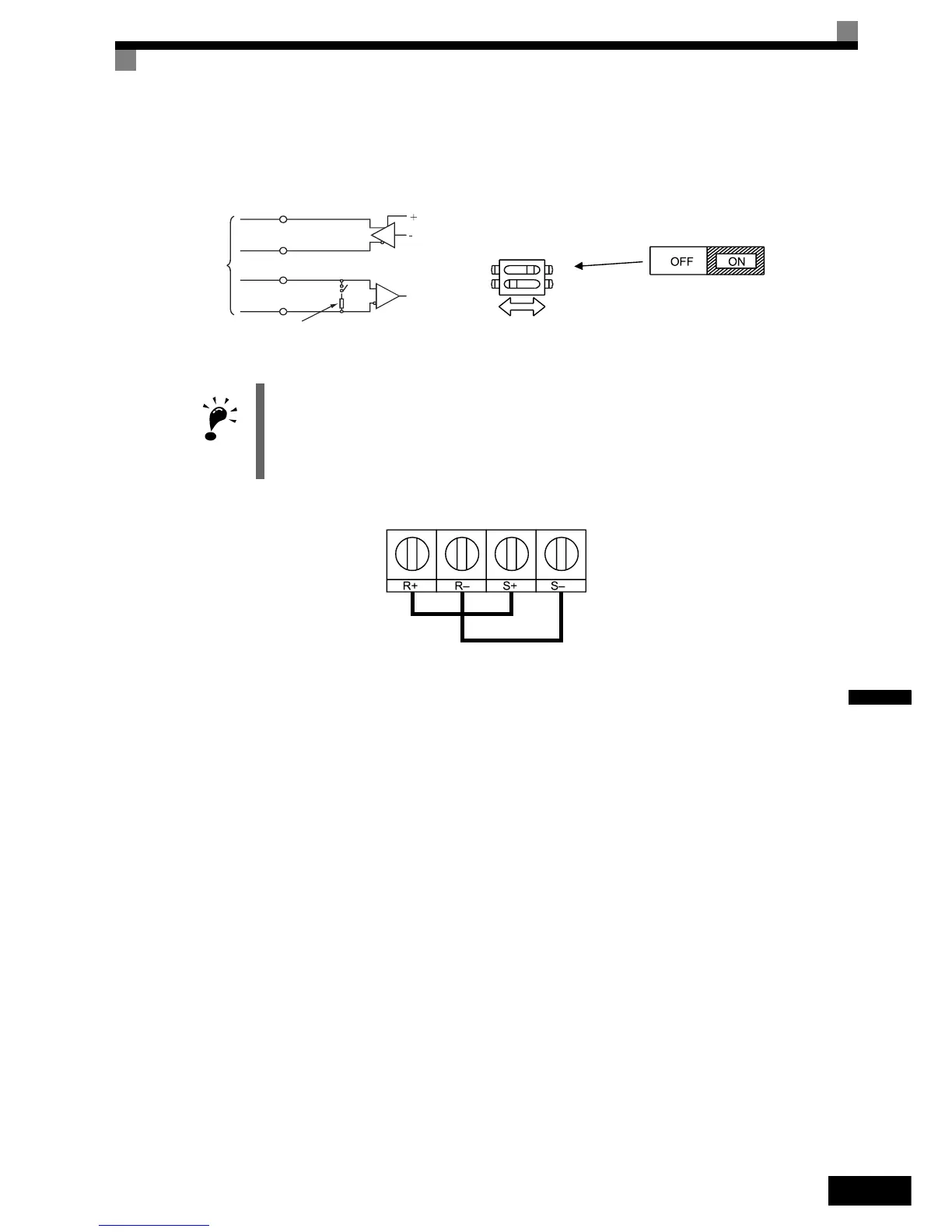

Fig. 6.75 Borne de communication Connexion
Procédure de communication avec le PLC
Utilisez la procédure suivante pour communiquer avec le PLC.
1. Désactivez l’alimentation et connectez le câble de communication entre le PLC et le variateur.
2. Remettez l’alimentation.
3. Définissez les paramètres de communication requis (H5-01 à H5-07) à l’aide de l’opérateur digital.
4. Désactivez l’alimentation et vérifiez que l’affichage de l’opérateur digital a complètement disparu.
5. Activez de nouveau l’alimentation.
6. Activez les communications avec le PLC.
IMPORTANT
1. Séparez les câbles de communication des câbles du circuit principal et autres câbles d’alimentation.
2. Utilisez des câbles blindés pour les câbles de communication et des attaches blindées appropriées.
3. Lorsque vous utilisez les communications RS-485, connectez S+ à R+ et S- à R- à l’extérieur du
variateur. Voir l’illustration ci-dessous.
Résistance finale (1/2 W, 110 ohms)
S+
S-
R+
R-
RS-422A
ou RS-485
S1
S1
O
F
F
1
2
Résistance
finale
