6-113
6

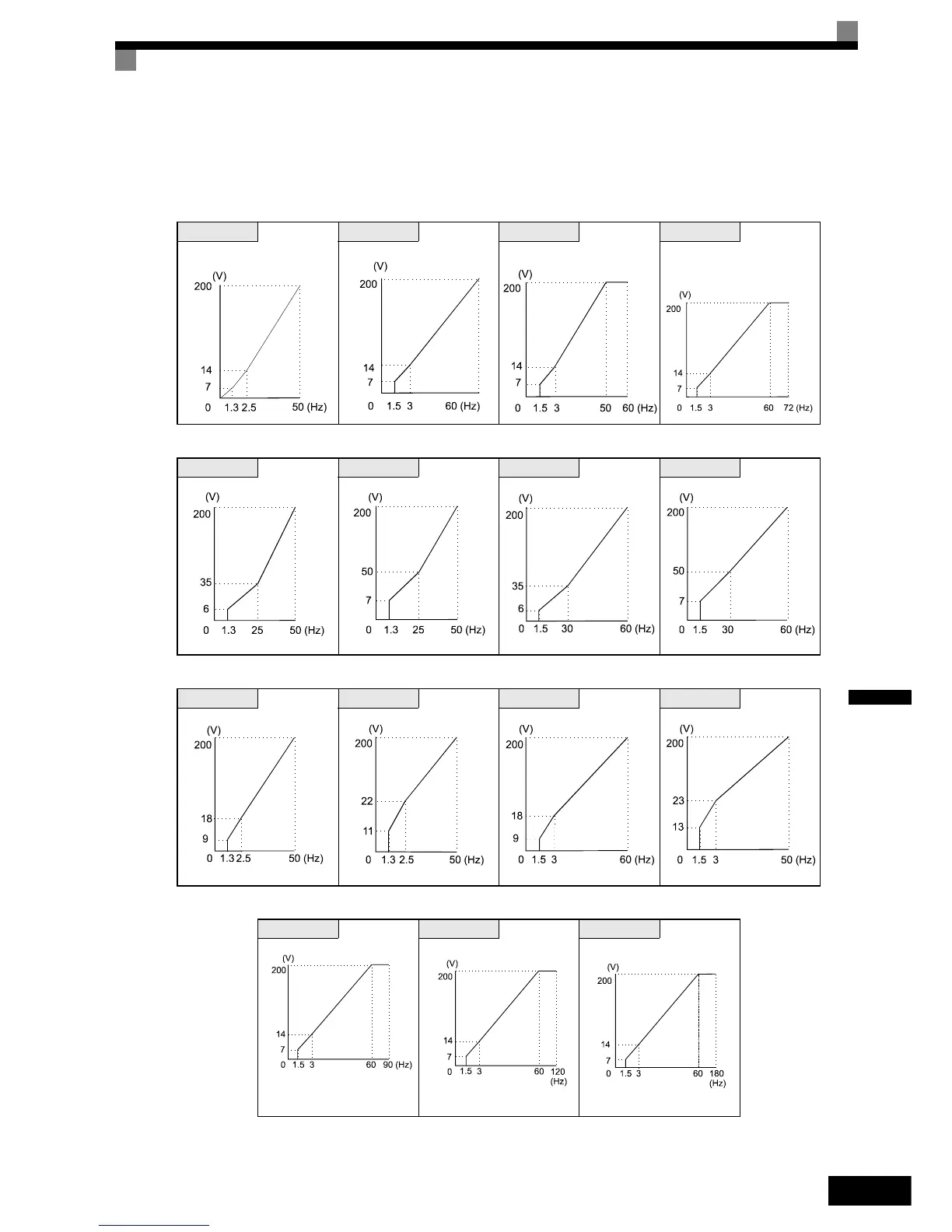

Schéma V/f de 2,2 à 45 kW
Les diagrammes illustrent les caractéristiques d’un moteur de classe 200 V. Pour un moteur de classe 400 V,
multipliez toutes les tensions par 2.
• Caractéristiques du couple constant (valeur définie : 0 à 3)
• Caractéristiques du couple variable (valeur définie : 4 à 7)
• Couple de démarrage élevé (valeur définie : 8 à b)
• Fonctionnement de la sortie fixe (valeur définie : C à E)
Valeur définie 0 50 Hz Valeur définie 1 60 Hz Valeur définie 2 60 Hz Valeur définie 3 72 Hz
Valeur définie 4 50 Hz Valeur définie 5 50 Hz Valeur définie 6 60 Hz Valeur définie 7 60 Hz
Valeur définie 8 50 Hz Valeur définie 9 50 Hz Valeur définie A 60 Hz Valeur définie B 60 Hz
Valeur définie C 90 Hz Valeur définie D 120 Hz Valeur définie E 180 Hz
