6-115
6
Paramétrage d’un schéma V/f individuel
Si E1-03 est configuré sur F, le schéma V/f peut être défini individuellement à l’aide des paramètres E1-04
à E1-10. Reportez-vous à la Fig. 6.84 pour de plus amples informations.

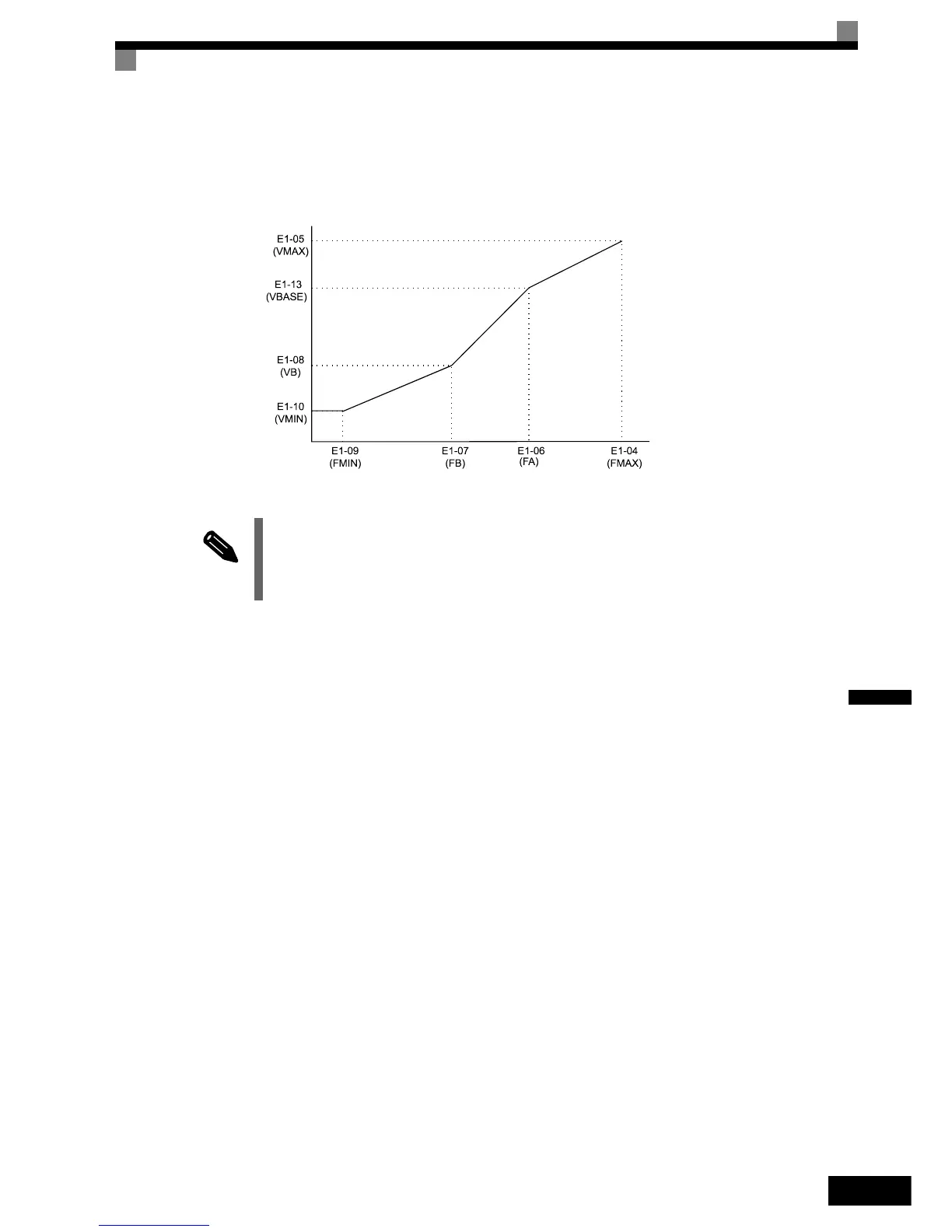

Fig. 6.84 Configuration individuelle du schéma V/f
Précautions lors de la configuration
Lorsque la sélection concerne un schéma V/f défini par l’utilisateur, tenez compte des points suivants :
• En cas de modification de la méthode de contrôle, les paramètres E1-07 à E1-10 retrouvent les réglages par
défaut de cette méthode de contrôle.
• Veillez à définir les quatre fréquences de la manière suivante :
E1-04 (FMAX) ≥ E1-06 (FA) > E1-07 (FB) ≥ E1-09 (FMIN)
INFO
• Si E1-03 est défini sur une valeur autre que F, vous pouvez uniquement lire les paramètres
E1-04 à E1-10.
• Pour que les caractéristiques V/f soient linéaires, attribuez la même valeur de configuration
à E1-07 et E1-09. Dans ce cas, E1-08 est ignoré.
Tension de sortie (V)
Fréquence (HZ)
