6-126
6
Histogramme
L’illustration ci-dessous présente un exemple d’histogramme relatif à la fonction servo zéro qui présente les
signaux d’entrée et de sortie.

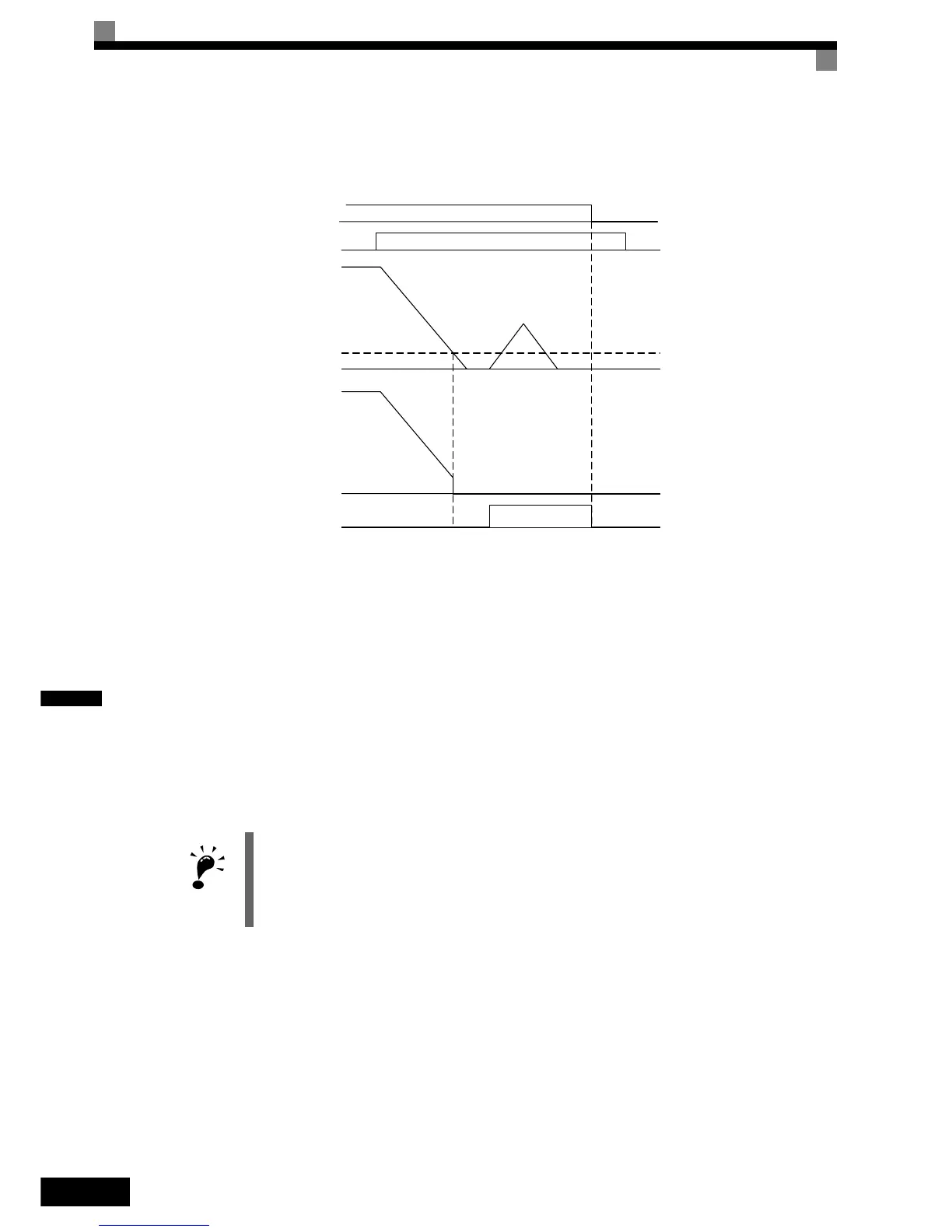

Fig. 6.89 Histogramme de la fonction servo zéro
Précautions relatives aux applications
Veillez à laisser l’entrée de la commande d’exécution activée. Si la commande d’exécution est désactivée,
la sortie sera interrompue et la fonction servo zéro désactivée.
La contrainte de maintien de la boucle de positionnement de servo zéro peut être ajustée dans le
paramètre b9-01. Cette force suivra l’augmentation de la valeur définie. Des oscillations et des vibrations
peuvent se produire si le paramétrage est trop élevé. Ajustez b9-01 après avoir réglé le contrôleur de
vitesse (ASR).
La largeur de détection servo zéro est définie comme la limite de déplacement autorisée à partir de la
position de démarrage servo zéro. Définissez le paramètre b9-02 en prenant le nombre d’impulsions de
déplacement du PG multiplié par quatre.
Le signal d’achèvement servo zéro est désactivé lorsque la commande servo zéro est désactivée.
IMPORTANT
N’utilisez pas la fonction servo zéro pendant de longues périodes avec un couple de 100 %.
Vous risquez de provoquer des erreurs au niveau du variateur. Si la fonction servo zéro peut
être utilisée en continu, veillez à ce que le courant de sortie durant le blocage de servo zéro
soit égal ou inférieur à 50 % du courant du moteur.
Run command
OFF
Zero Servo Command
Frequency (speed)
reference
Excitation level
b2-01
Motor speed
Zero Servo End
signal
ON
ON
Zero-servo status
OFF
Commande d’exécution
Commande de servo zéro
Référence de fréquence (vitesse)
Vitesse du moteur
Signal final
de servo zéro
Niveau d’excitation
b2-01
Etat du servo zéro
OFF
OFF
ON
ON
