2-24
2

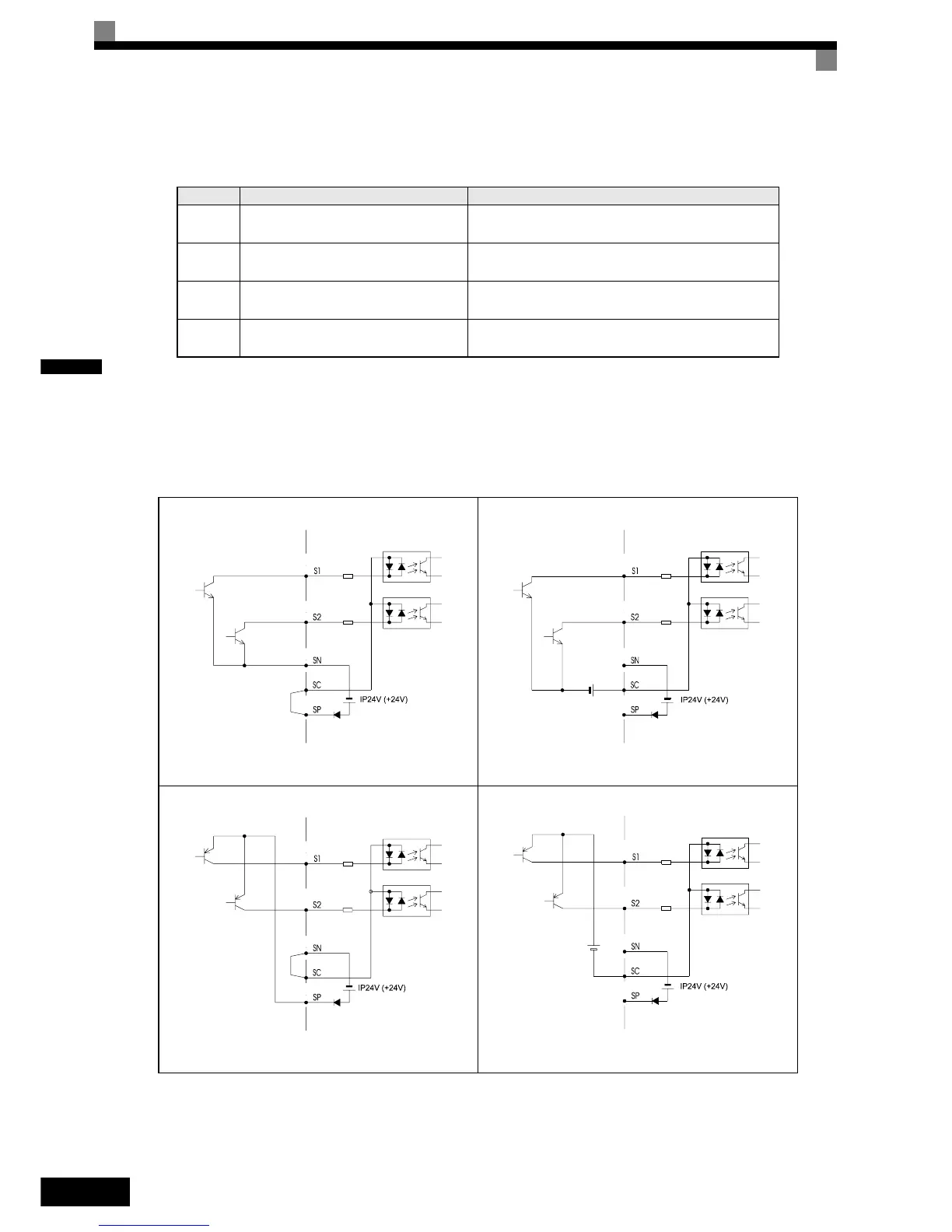

Les fonctions du connecteur DIP S1 et du cavalier CN15 sont illustrées dans le tableau suivant.
Mode NPN/Source
L'opérateur logique de la borne d'entrée peut être commuté entre le mode NPN (commun 0 V) et le mode
source (commun +24 V) en utilisant les bornes SN, SC et SP. Une alimentation externe peut également être
prise en charge, ce qui offre plus de liberté par rapport aux méthodes d'entrée des signaux.
Tableau 2.10 Réglages du connecteur DIP S1 et du cavalier CN15
Nom Fonction Configuration
S1-1 Résistance finale de RS-485 et RS-422
OFF : Pas de résistance finale
ON : Résistance finale de 110
S1-2
Méthode d'entrée pour entrée
analogique A2
V : 0 à 10 V (résistance interne : 20 k)
I : 4 à 20 mA (résistance interne : 250 )
CN15-
CH1
Interrupteur tension/courant sortie
analogique FM multifunction
I : Sortie courant
V : Sortie tension
CN15-
CH2
Interrupteur tension/courant sortie
analogique AM multifunction
I : Sortie courant
V : Sortie tension
Tableau 2.11 Mode NPN/source et signaux d'entrée
Alimentation interne – mode NPN
Alimentation externe – mode NPN
Externe +24 V
Alimentation interne – mode source
Alimentation externe – mode source
Externe +24 V
