2-29
2
Procédure pour empêcher les connecteurs C de la carte en option de se soulever
Après avoir installé une carte en option dans la fente C, insérez un clip en option afin d'empêcher le côté du
connecteur de se soulever. Le clip en option peut s'enlever facilement en appuyant sur la partie saillante du
clip et en le tirant.

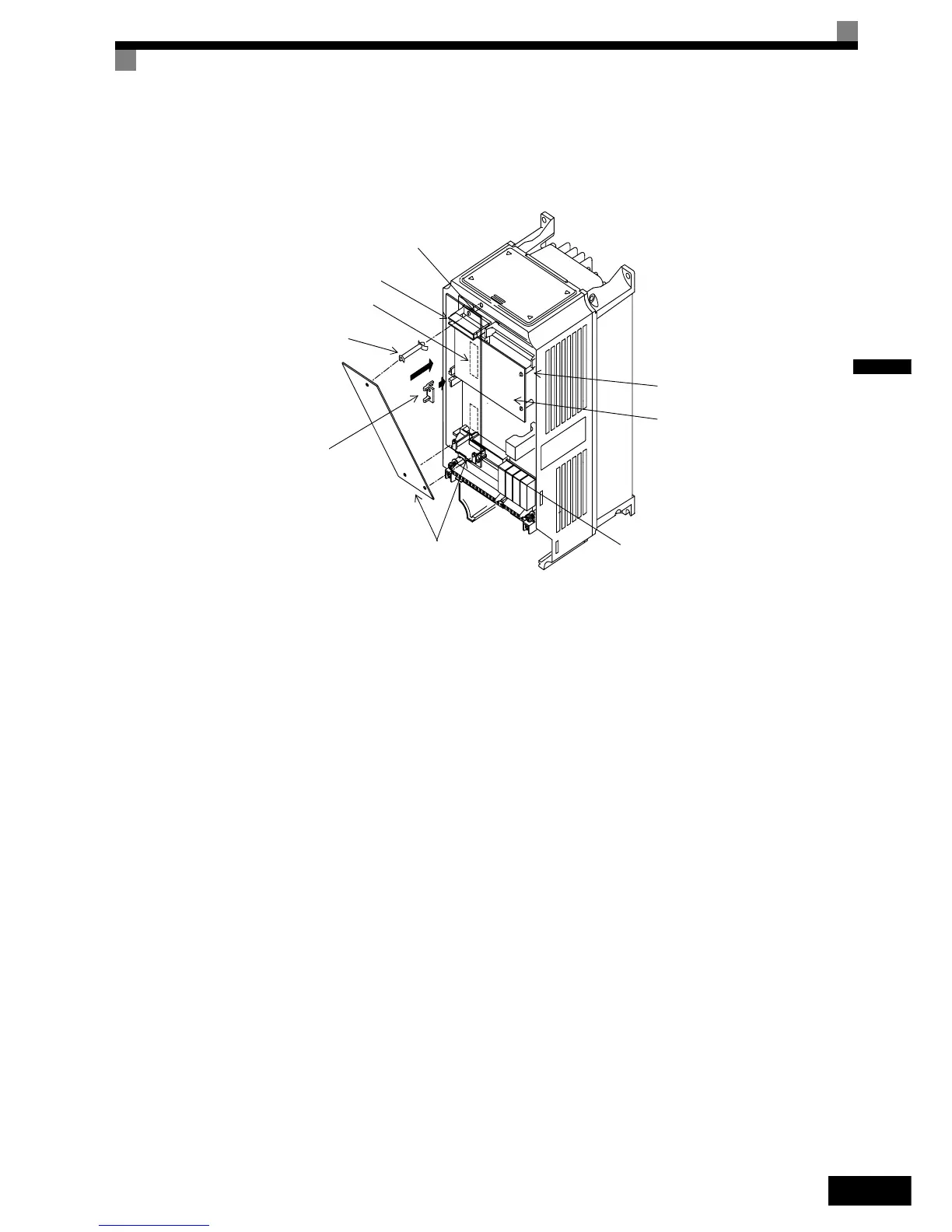

Fig. 2.15 Montage des cartes en option
Trou d'entretoise pour le montage de la carte en option A
CN4
Connecteur de carte en option A
CN2
Connecteur de carte en option C
Clip en option
(pour éviter le soulèvement
de la carte en option C)
Carte en option A
Entretoise pour le montage
Entretoise pour le montage
Carte en option C
de la carte en option C
de la carte en option A
Entretoise pour le montage de la carte en option A
(fournie avec la carte en option A)
