3-3
3
* Excepté dans les diagrammes, les références aux touches sont faites via les noms repris dans le tableau ci-dessus.
Des voyants lumineux se trouvent dans le coin supérieur gauche des touches RUN et STOP de l'opérateur
numérique. Ces voyants s'allument et clignotent pour indiquer l'état de fonctionnement.
Le voyant de la touche RUN clignotera et celui de la touche STOP s'allume lors de la première utilisation
du frein dynamique. La relation entre les voyants des touches RUN et STOP et l'état du variateur est expliquée
à la Fig. 3.2.

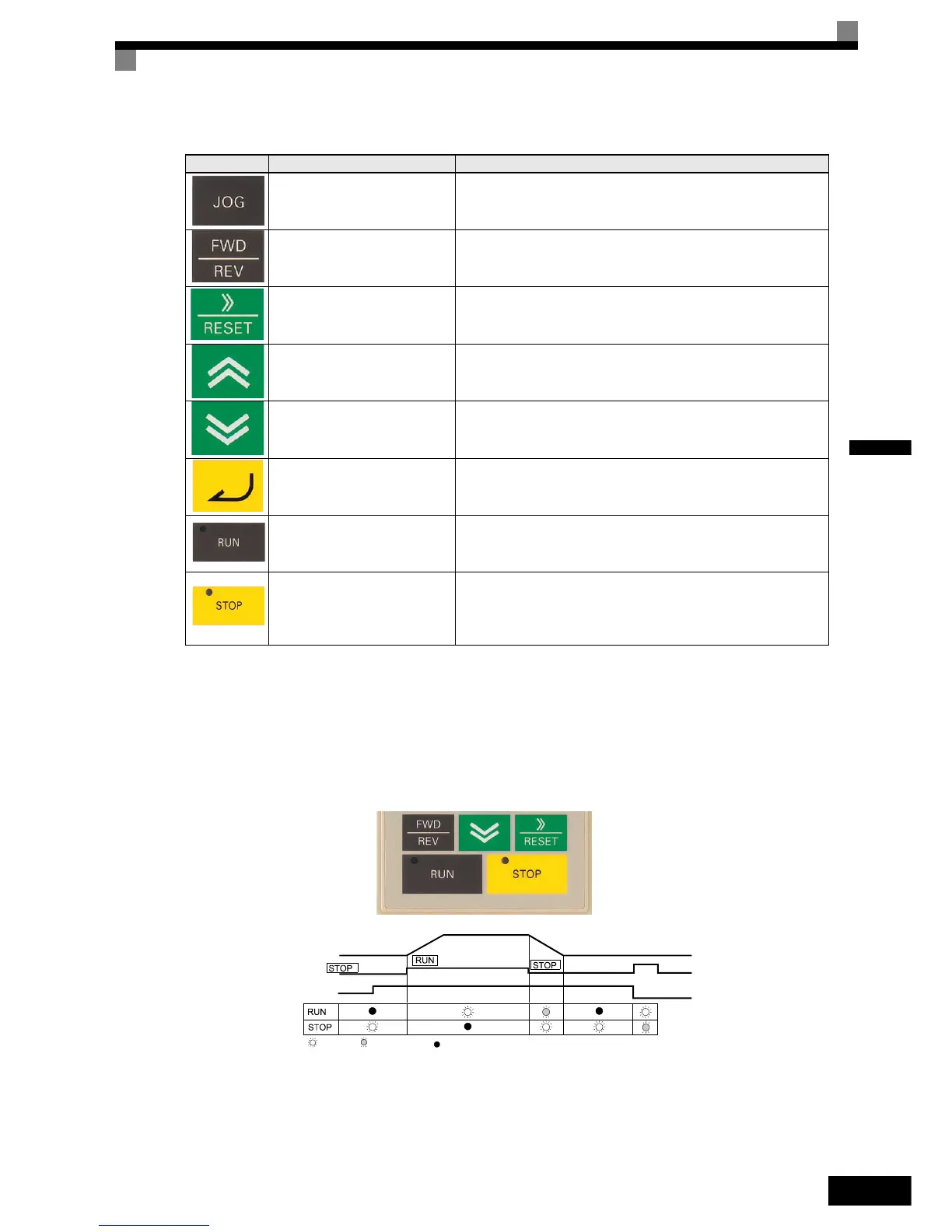

Fig. 3.2 Voyants RUN et STOP
Touche JOG
Active le mode pas à pas lorsque le variateur fonctionne à partir
de l'opérateur numérique.
Touche FWD/REV
Sélectionne le sens de rotation du moteur lorsque le variateur
fonctionne à partir de l'opérateur numérique.
Touche Shift/RESET
Permet d’activer un chiffre lors du réglage des paramètres.
Permet aussi de réinitialiser l’appareil lorsqu'une erreur s'est
produite.
Touche Incrémenter
Sélectionne les éléments du menu, définit le nombre de paramètres
et augmente les valeurs définies.
Utilisée pour passer à l'élément ou la donnée suivante.
Touche Décrémenter
Sélectionne les éléments du menu, définit le nombre de paramètres
et diminue les valeurs définies.
Utilisée pour passer à l'élément ou la donnée précédente.
Touche DATA/ENTER
Permet de saisir les éléments du menu, les paramètres et les valeurs
définies.
Également utilisée pour passer d'un écran à un autre.
Touche RUN
Lance le fonctionnement du variateur lorsque le variateur est contrôlé
par l'opérateur numérique.
Touche STOP
Arrête le fonctionnement du variateur.
Cette touche peut être activée ou désactivée lorsque le variateur
fonctionne à partir de la borne du circuit principal en réglant
le paramètre o2-02.
Tableau 3.1 Fonctions des touches (suite)
Touche Nom Fonction
Fréquence de sortie du variateur
Réglage de la fréquence
: s’allume
: clignote
: reste éteint
