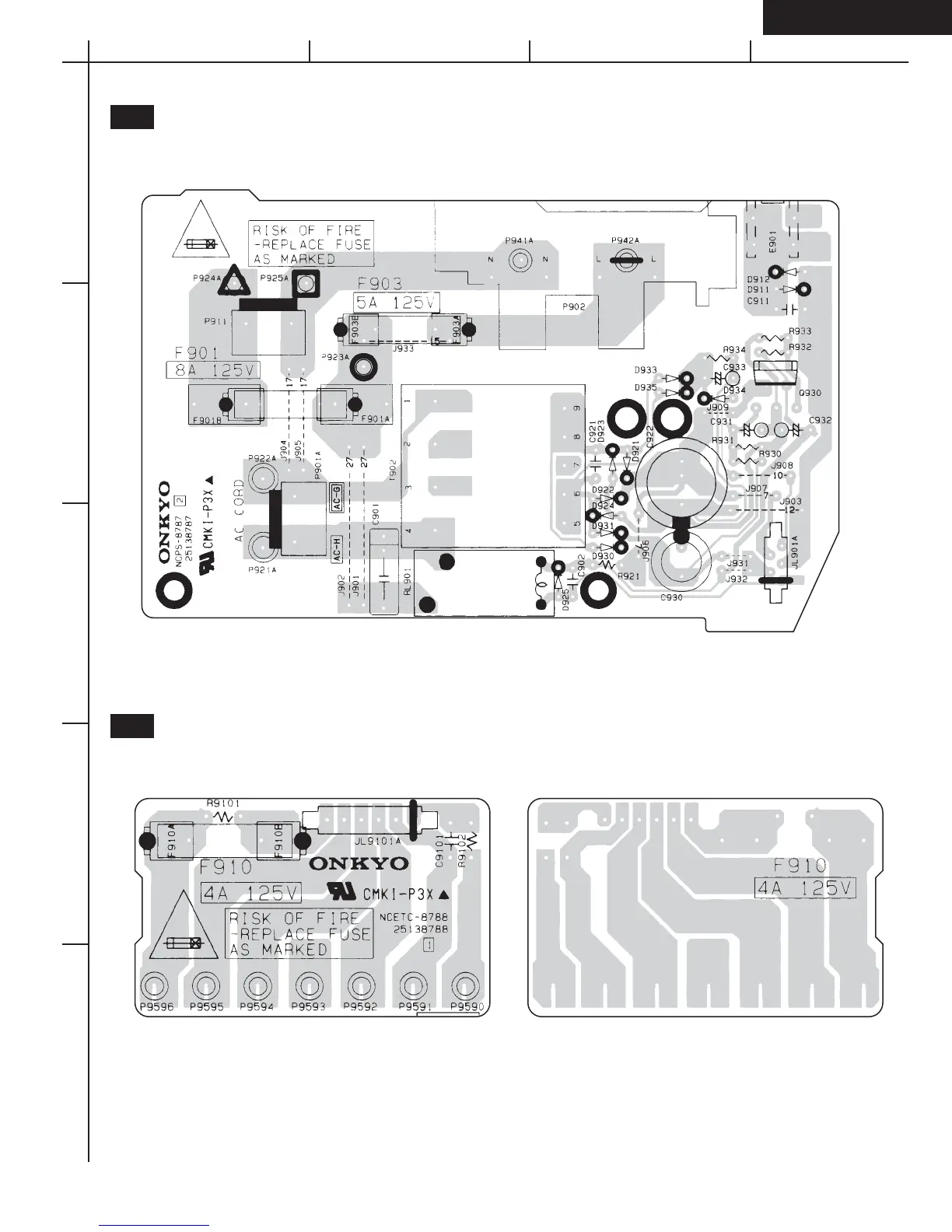

PRINTED CIRCUIT BOARD VIEWS-4
TX-SR604/604E/8640
U03
POWER SUPPLY PC BOARD
(NAPS-8787)
Component Side
U04
SEC. TERMINAL-1 PC BOARD
(NAETC-8788)
Component Side
Soldering Side
A
1
2
3
4
5
BCD
