Führen Sie die Ablagefingerbaugruppe der Stapelvorrichtung angewinkelt ein,
sodass die Haken an der hinteren Oberseite in die Kerben an der Rückseite des
Fachbodens der Stapelvorrichtung gleiten.

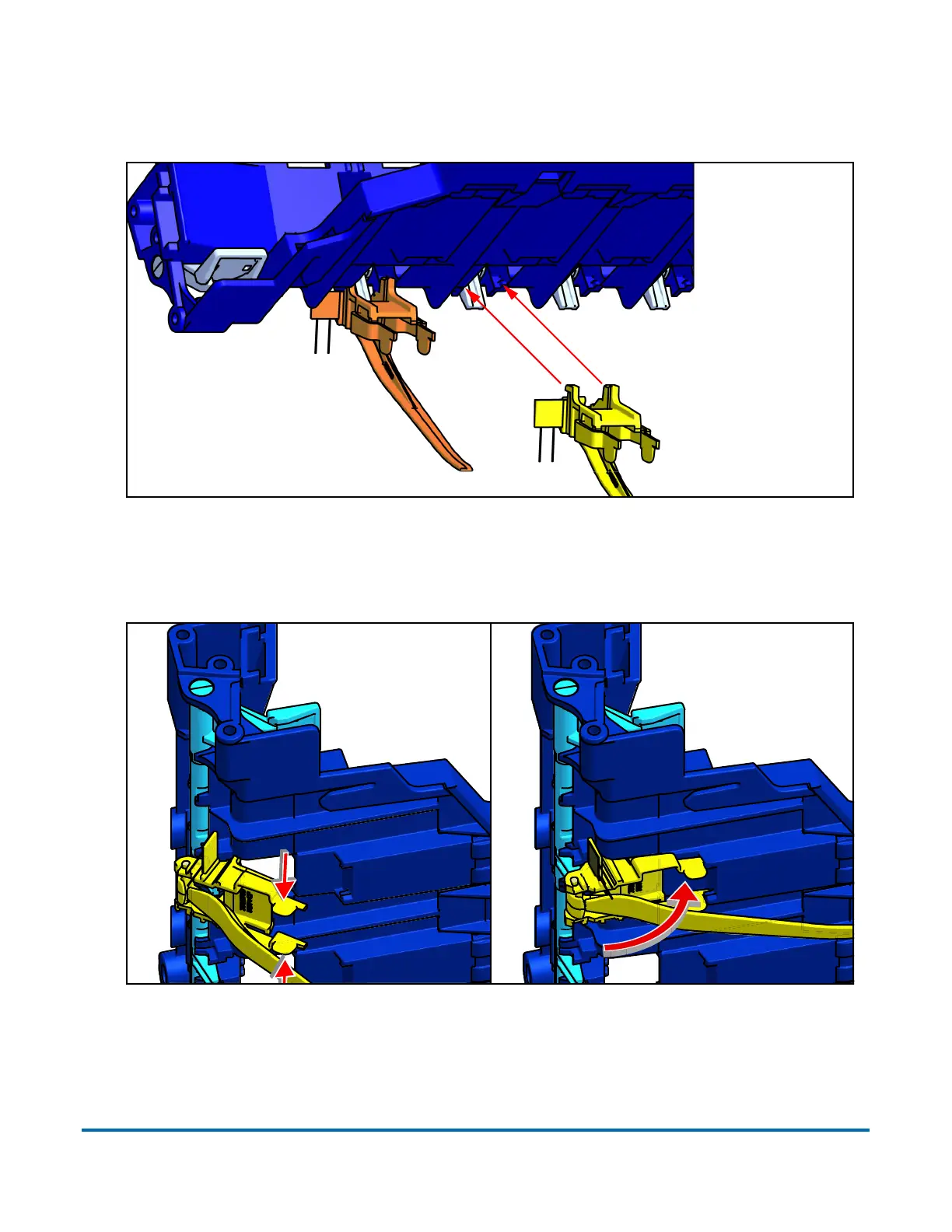

Abbildung 5-15: Befestigung der Ablagefinger
Drehen Sie die Baugruppe nach oben in ihre Position, während Sie leicht auf die
vorderen Laschen drücken. Diese rasten dadurch ein.
Abbildung 5-16: Befestigung der Ablagefinger
(Fachboden der
Stapelvorrichtung,
von unten
Haken passen in die
Kerben unter dem
Fachboden der
Stapelvorrichtung
gesehen)
Laschen
zusammendrücken
In Position
drehen
