Pupitre microfónico de sobremesa
4. CONFIGURACIÓN

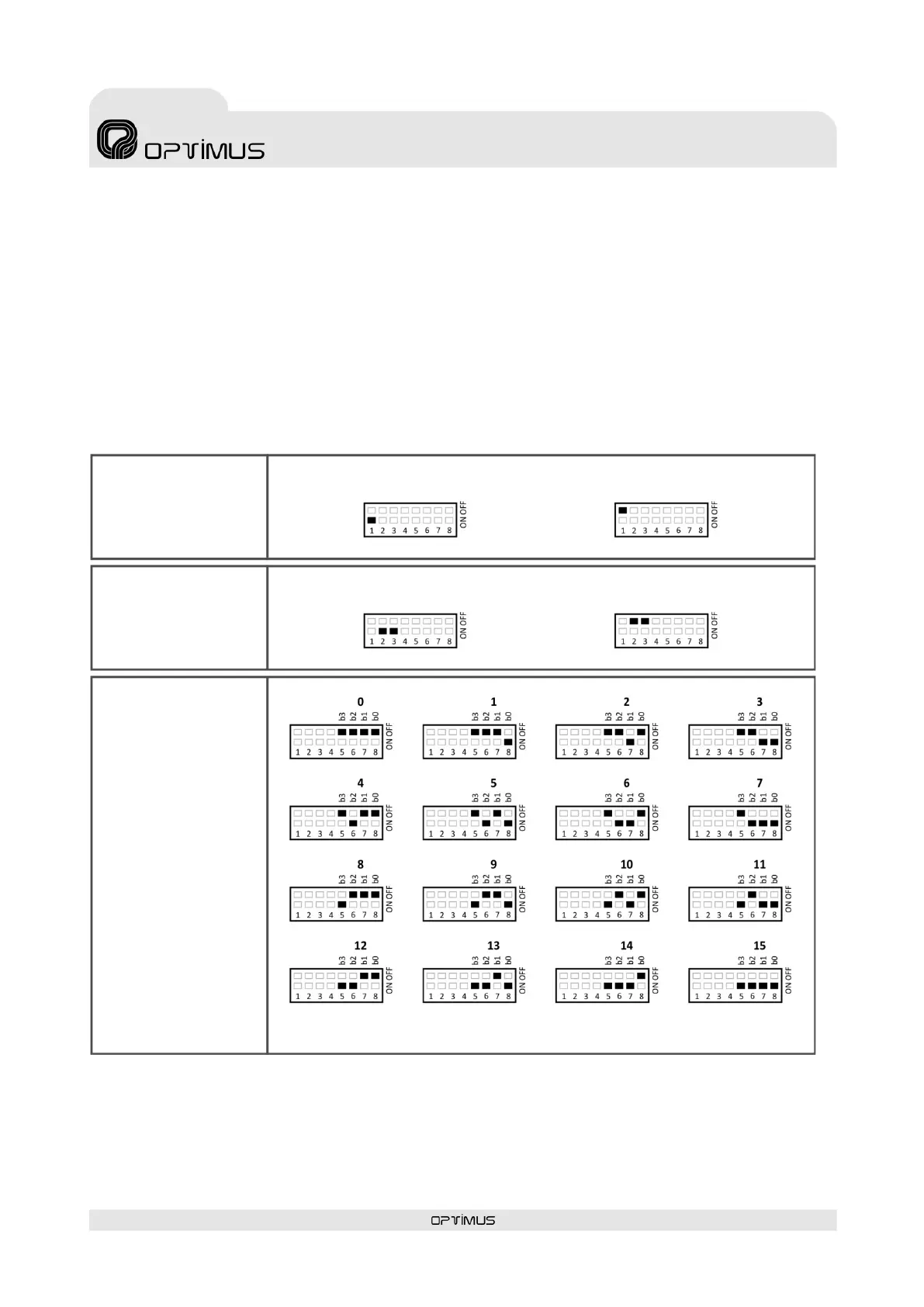

Los DIP switches situados en la placa posterior del pupitre permiten su configuración:
DIP switch 1. RJ45 SHLD-GND LINK. Permite unir o s eparar el pin número 8 y la pantalla de los conectores RJ45 INPUT y OUTPUT,
de la masa interna del pupitre (GND).
DIP switches 2 y 3. BUS CAN END. Configure estos DIP switches en función de la posición que ocupa el pupitre dentro del bus CAN.
Si el pupitre es el elemento final del bus, sitúe estos DIP switches en ON. Si se trata de un elemento intermedio sitúelos en OFF.
DIP switch 4. No utilizado.
DIP switches 5, 6, 7 y 8. CAN ADDRESS. El pupitre se comunica con el sistema COMPACT a través de un bus CAN. Cada pupitre
conectado al bus CAN debe tener una dirección de comunicación distinta. Asigne al pupitre una dirección entre 0 y 15.
PANTALLA/PIN 8
Y GND
DEL BUS CAN
(TERMINACIÓN DE LÍNEA
BUS CAN
POSICIÓN FINAL EN BUS CAN.
Terminación de línea ON
POSICIÓN INTERMEDIA EN BUS CAN.
Terminación de línea OFF
CONFIGURACION DE FÁBRICA
