MD-30C versión 3.2.000
8
Pupitre microfónico de sobremesa
con conexión a bus CAN
MD-30C

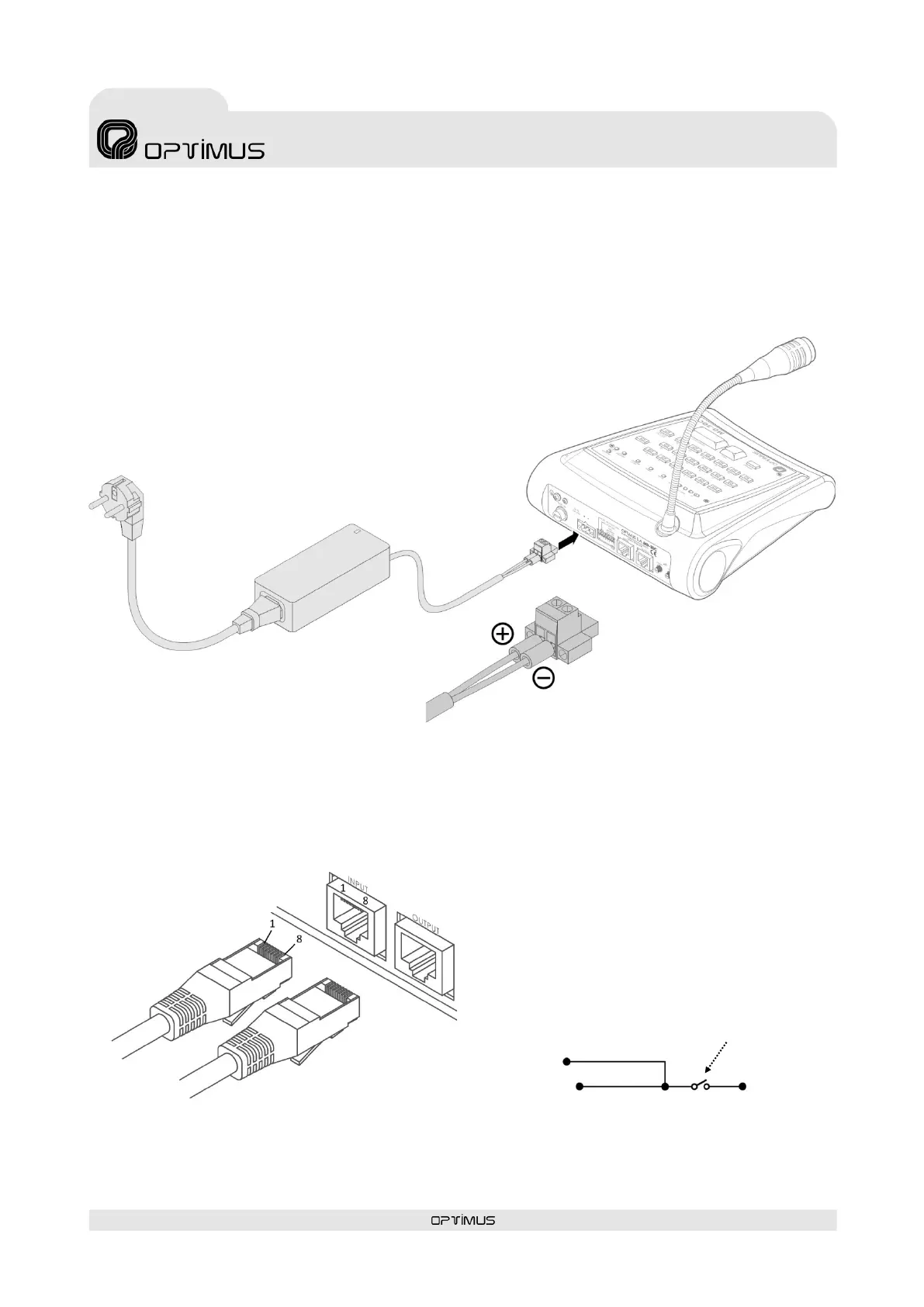

5. CONEXIONES
5.1. Alimentación del pupitre
El pupitre debe alimentars e a 24VCC a través de la regleta DC IN 24V de la placa posterior.
5.2. Conexión del audio y del bus de comunicación CAN
A través de los conectores RJ45 INPUT y OUTPUT, el pupitre transmite y recibe las señales de audio y de comunicación CAN hacia el
sistema COMPACT. Para su conexión utilice conectores RJ45 con carcasa metálica y cable STP CAT 5.
Pin 1: AUDIO H (HOT)
Pin 2: AUDIO C (COLD)
Pin 3: No utilizado
Pin 4: CAN H
Pin 5: CAN L
Pin 6: No utilizado
Pin 7: No utilizado
Pin 8:
Blindaje:
Fuente de alimentación
24VCC
I924UP
(No incluida)
GND
DIP switch 1
Figura 3
Figura 4
