Pupitre microfónico de sobremesa
con conexión a bus CAN
MD-30C
5.2.1. Conexión del pupitre MD-30C a la matriz de audio COMPACT

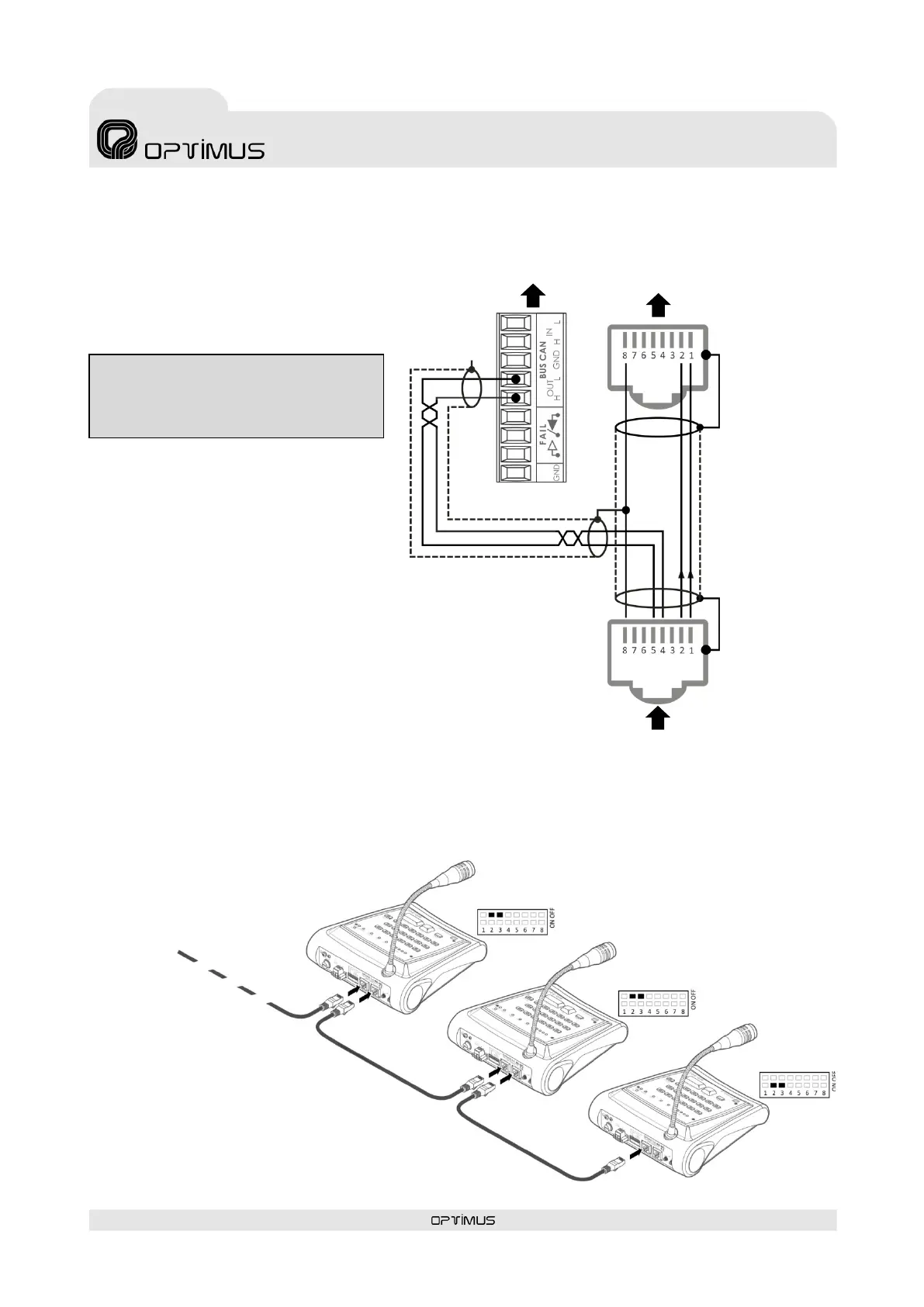

La figura 5 mues tra la conexión más común entre
un pupitre MD-30C y la matriz de audio COMPACT
con la tarjeta de entradas UMX-EA3. Para facilitar la
conexión es recomendable la utilización de un patch
panel Optimus Z-52A o similar.
5.2.2. Conexión del audio y del bus de comunicación CAN entre pupitres MD-30C
La combinación de l os conectores INPUT y OUTPUT
permi ten la conexión de varios pupitres MD-30C
(hasta un máximo de 16 pupitres) formando un BUS
entre elementos.
Figura 5
Figura 6
Terminación
de línea = ON
Terminación
de línea = OFF
Terminación
de línea = OFF
(Conector RJ45
vista frontal)
A la tarjeta
UMX-EA3
A la matriz
COMPACT
Del conector RJ45 OUTPUT
del pupitre MD-30C
(Conector RJ45
vista frontal)
ATENCIÓN: Para la conexión del bus CAN se
recomienda la utilización de un cable de par
trenzado y apantallado AWG24.
(No conectado)
