Optimus MD-30C - Conexión del Pupitre MD-30 C a la Matriz Esclava COMPACT-E

MD-30C versión 3.2.000
10
Pupitre microfónico de sobremesa
con conexión a bus CAN
MD-30C
5.2.3. Conexión del pupitre MD-30C a la matriz esclava COMPACT-E
La velocidad de comunicación CAN del pupitre MD-30C
es de 33,3 kbit/s. En instalaciones con unidades escla-
va s COMPACT-E, cuya velocidad de comunicación es de
500 kbi t/s, es necesario intercalar en el bus un adapta-
dor de vel ocidad modelo CAN-AV (código A465AV) para
que concuerde la velocidad de transmisión entre equi-
pos.
La tabla adjunta muestra la velocidad de transmisión de
cada equipo.

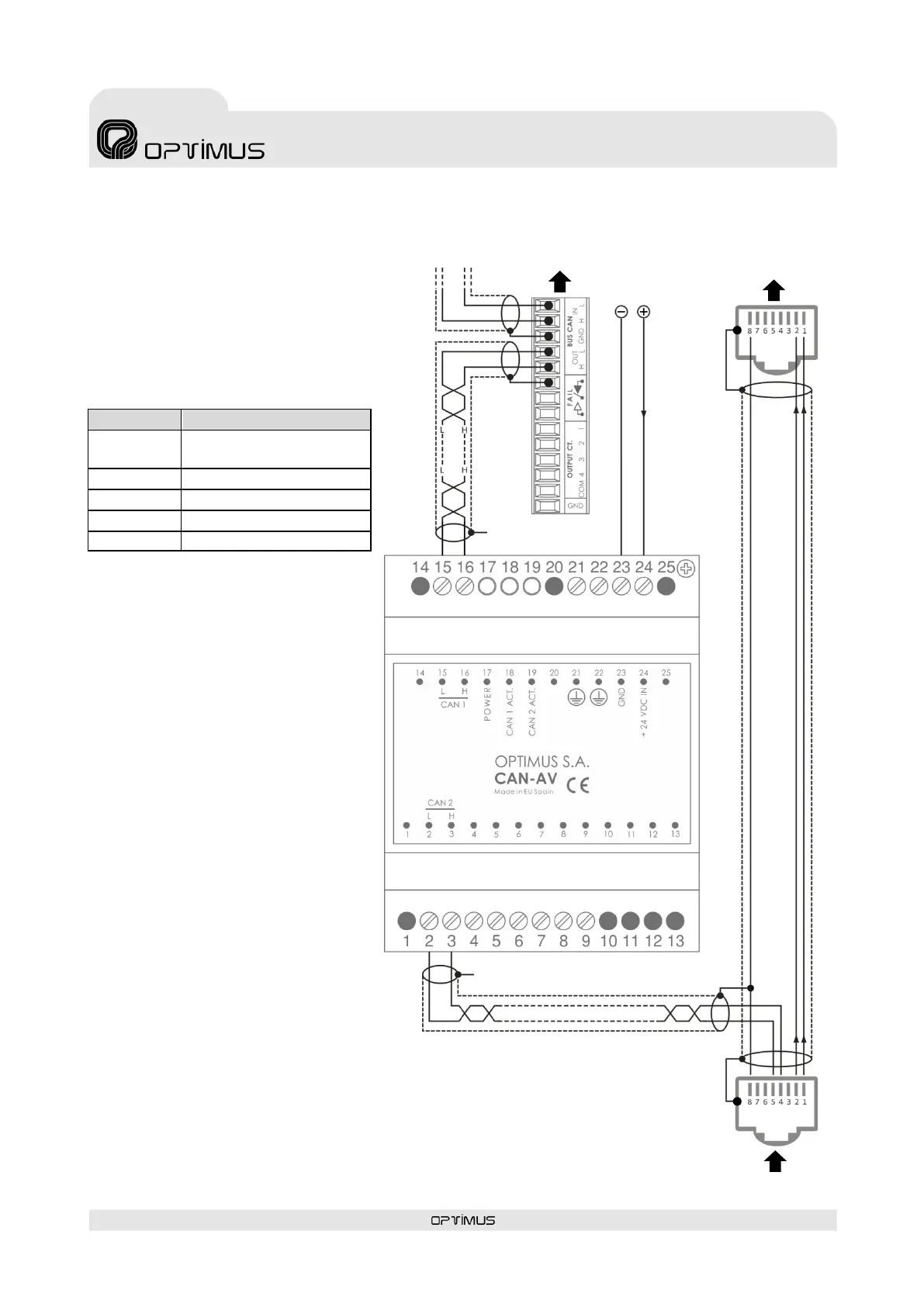

Para la conexión del pupitre MD-30C a la unidad
esclava COMPACT-E siga la figura 7.
EQUIPO
VELOCIDAD de TRANSMISIÓN
COMPACT
33,3 kbit/s o 500 kbit/s (adap-
ta dor interno incorporado )
COMPACT-E 500 kbi t/s
MD-30C 33,3 kbit/s
ME-200C 33,3 kbit/s
NS-CAN 33,3 kbit/s
(Conector RJ45
vista frontal)
A la tarjeta
UMX-EA3
A la matriz esclava
COMPACT-E
Del conector RJ45 OUTPUT
del pupitre MD-30C
(Conector RJ45
vista frontal)
Figura 7
Fuente de
alimentación
24V.C.C.
(No conectado)
(No conectado)
