Drip M a s t e r
10 11
DripMaster
®
4
Conecte la línea de distribución/
suministro de 1/4" a cada acoplador
dentado y lleve la línea de distribución/
suministro a cada lugar donde se
encuentre un regador. Corte las
tuberías a la longitud deseada.
IMPORTANTE: La tubería por goteo
no debe superar los 9 m.
5
Conecte el regador de bajo volu-
men en estaca a cada línea de dis-
tribución/suministro de 1/4".
6
Retire la tapa de extremo de 1/2"
y abra el paso de agua para descargar
el sistema; coloque nuevamente la
tapa.
7
Gire la perilla de control de flujo
para ajustar el caudal de agua.
IMPORTANTE: El número máximo recomendado de regadores de bajo
olumen por línea de suministro de 1/2" es de 16 con un ajuste de flujo medio (8
con un ajuste máximo)
Accesorios necesarios:
- Tubería de distribución/suministro de 1/4" (pieza # 67300, 67301 ó
67303)
- Acopladores dentados de 1/4" (pieza # 67402 ó 69402)
- Regador de bajo volumen en estaca (pieza # 67135, 67136, 67137 ó 67138)
- Estaca en “U” de 1/2" (pieza # 65731 ó 66731)
- Perforador (pieza # 67756 ó 69756)
SECCIÓN
4
CUBIERTA DE SUELO Y MACIZOS
DE FLORES
1

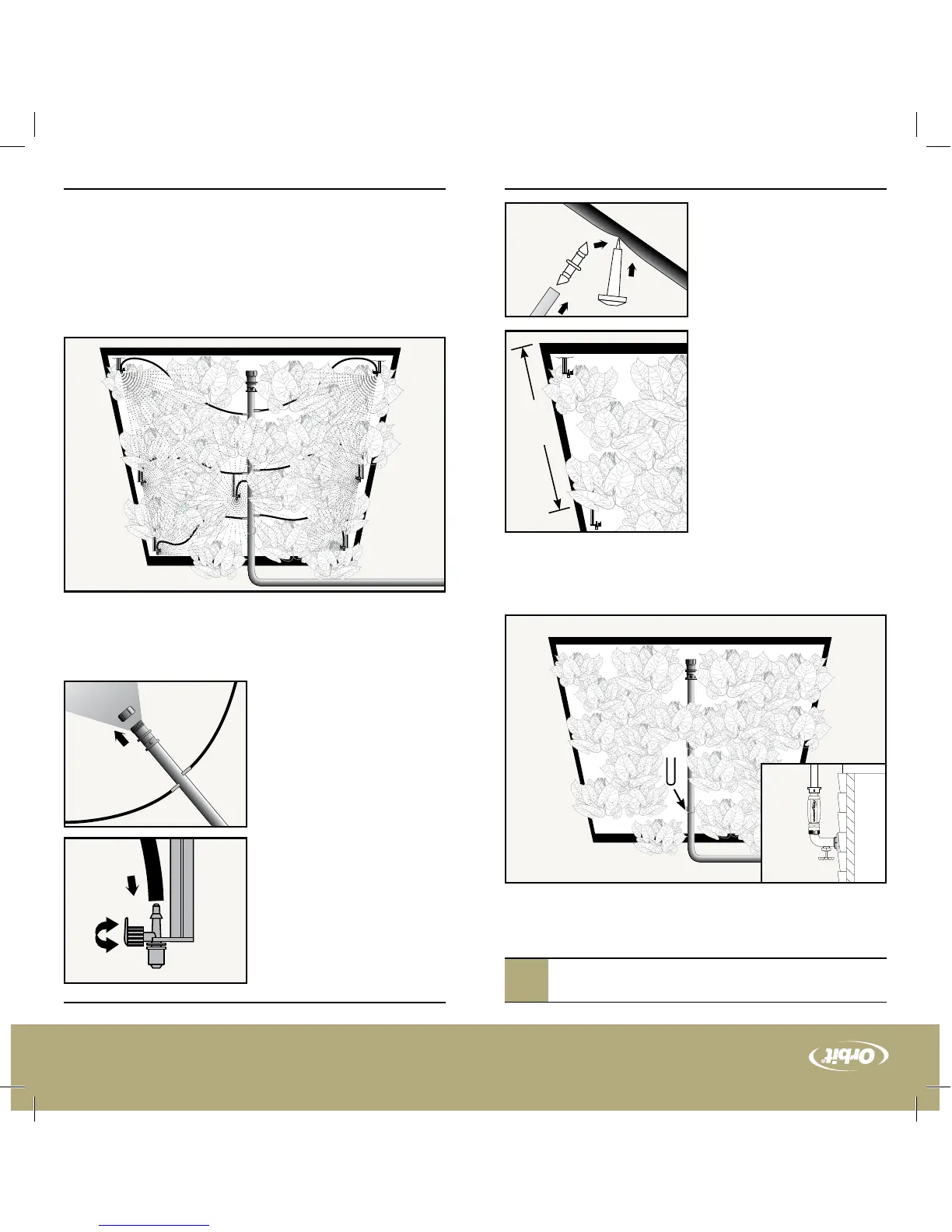

Línea de distribución/suministro: Coloque la línea de distribución/
suministro de 1/2" en el centro del macizo de flores o la cubierta de suelo y
coloque la tapa de extremo de 1/2". Utilice estacas en “U” para sostenerla en
su sitio.
2
Regador de bajo volumen: De
acuerdo con la imagen ilustrativa,
coloque los cabezales del regador con
patrón de atomización de un cuarto
de giro en las esquinas, los cabezales
del regador con patrón de atomización
de medio giro junto a los laterales y
los cabezales del regador con patrón
de atomización de giro completo en el
centro de la cubierta de suelo.
IMPORTANTE: La distancia entre
un regador y el que sigue no debe ser
mayor a 3 m.
3
Perforador: Haga un orificio
en la parte superior de la línea de
distribución/suministro de 1/2" para
cada regador de bajo volumen. Luego
introduzca un acoplador dentado de
1/4" en cada orificio.
Proyectos de grifos para
mangueras comunes
2
3
4
5
6
7
1
Espacio
no mayor
a 3 m
Estaca en
“U”
Orbit
®
DripMaster
®
