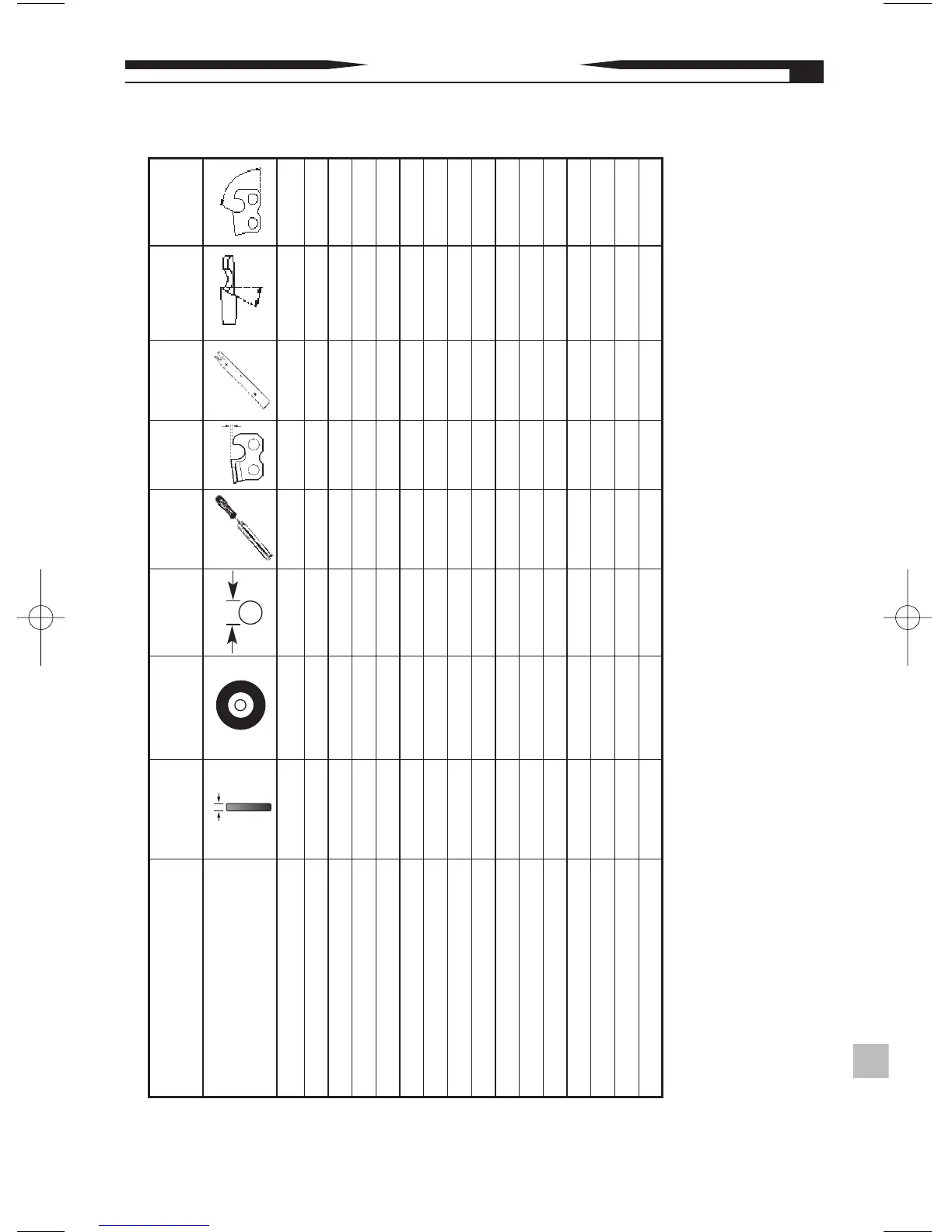

TABLEAU DE MEULAGE
37
Tableau 2
*Lime optionnelle, diamètre 5/32" (4,00 mm), pièce référence 37534. Pour la jauge de profondeur, utiliser la lime plate Oregon® référence 12211.
*Remarque: ce tableau doit être utilisé pour un entretien général seulement.
*Remarque: l’étau de la mini-meuleuse d’établi ne s’incline pas. L’angle de coupe du couteau supérieur de la tête de la meule est réglé à 60°.
RÉFÉRENCE DE LA RÉFÉRENCE DIAMÈTRE RÉFÉRENCE RÉFÉRENCE DE
ANGLE DE MEU
ANGLE DU
TYPE DE LARGEUR DE LA DE LA DE LA DE LA JAUGE DE LA JAUGE DE
LAGE DU COUTEAU
COUTEAU
CHAÎNE
MEULE MEULE LIME LIME PROFONDEUR PROFONDEUR
SUPÉRIEUR
LATÉRAL
Chaîne Oregon
MD
Référence
16H, 18H 3/16" OR4125-316 7/32" 31686 .050" 38850 35° 80°
20, 21, 22BP 3/16" OR4125-316 3/16" 31690 .025" 31941 30° 85°
20, 21, 22JP, LP 3/16" OR4125-316 3/16" 31690 .025" 31941 25° 60°
25AP 1/8" OR4125-18 5/32" 37534 .025" 22290 30° 85°
27, 27A 3/16" OR4125-316 7/32" 31686 .030" 22291 35° 80°
27R, RA 3/16" OR4125-316 7/32" ------- .030" 22291 10°/15° 75°
33, 34, 35LG, SL 1/8" OR4125-18 4.5mm* 31692* .025" 31941 25° 60°
72, 73, 75V 3/16" OR4125-316 7/32" 31686 .025" 31941 25° 60°
72AP, 72, 73, 75DP 3/16" OR4125-316 7/32" 31686 .025" 31941 35° 85°
72, 73, 75JG, JP, LG, LP 3/16" OR4125-316 7/32" 31686 .025" 31941 25° 60°
72, 73, 75RD 3/16" OR4125-316 7/32" ------- .025" 31941 10°/15° 75°
90JG, SG 1/8" OR4125-18 4.5mm 31692* .025" 31941 30° 75°
91VG, VJ, VS, P, PJ 1/8" OR4125-18 5/32" 37534 .025" 31941 30° 80°
91R 1/8" OR4125-18 5/32" 37534 .025" 31941 5° 80°
95R 3/16" OR4125-316 3/16" ------- .030" 22291 5° 75°
95VP 3/16" OR4125-316 3/16" 31690 .025" 31941 30° 80°
