2. Para colocar correctamente en el banco,
use la muesca que está en la base de la
esmeriladora (vea la fotografía del inserto,
Figura 1 de la página 7).

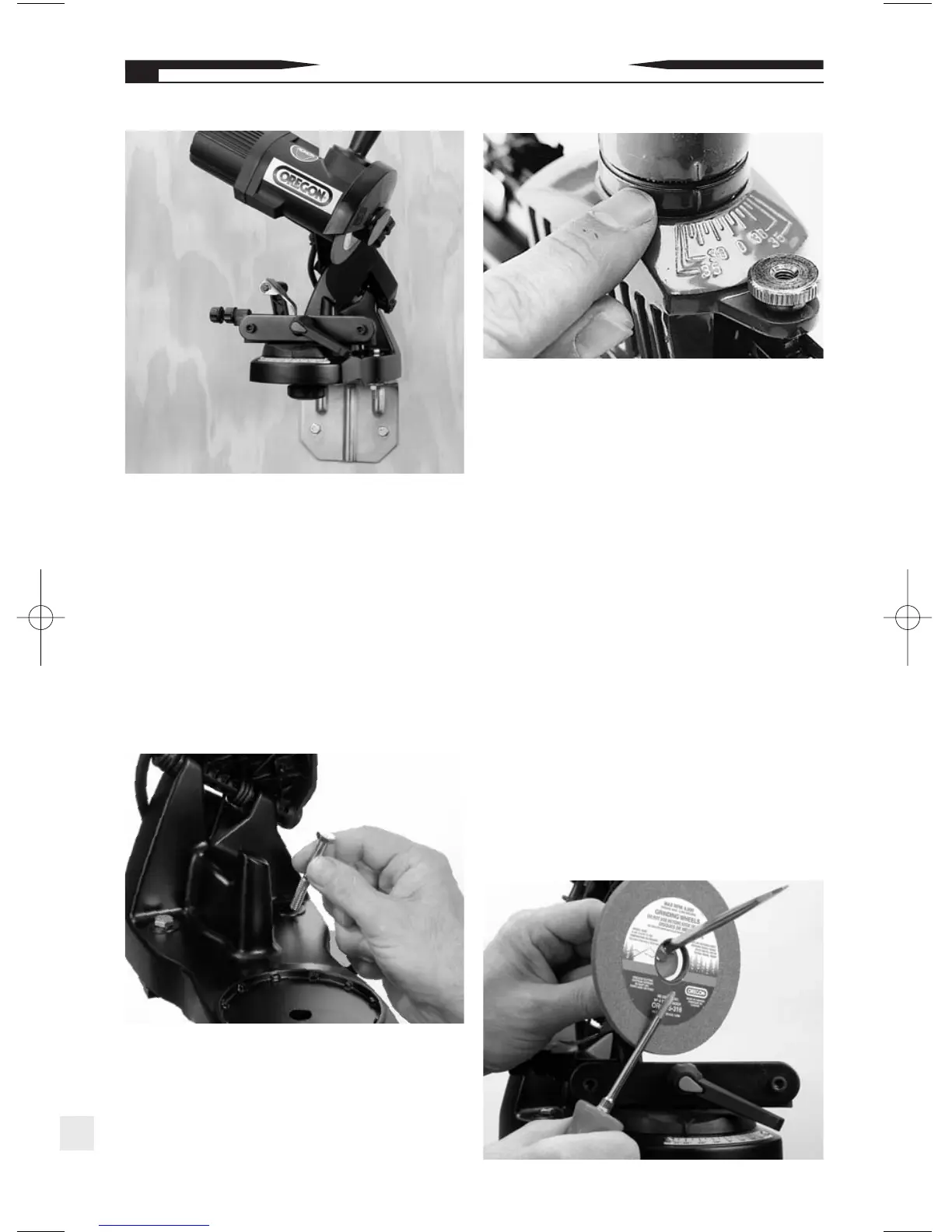

3. Para montar la unidad en una pared del
taller, use el accesorio opcional de montaje
de pared/prensa, pieza núm. 109430 (vea la
Figura 2). El accesorio opcional de montaje
depared/prensa puedeusarseconunaprensa
común de banco de tamaño industrial.
4. Para montar la unidad sobre una base use
las tuercas y los pernos (vea la Figura 3).
Nota: Las esmeriladoras para montaje en una
barra vienen ensambladas con un separador
que es necesario para afilar cadenas de tipo
estándar (vea la Figura 4). Este separador
debe quitarse para afilar todos los otros
tipos de cadenas.
B. Seleccionar y montar el esmeril:
1.
Para seleccionar el tamaño apropiado del
esmeril, consulte la Tabla 2 en la página 57.
2. Cerciórese de que el esmeril esté en
perfectas condiciones. Cuelgue el esmeril
por el orificio central y golpéelo ligeramente
con un objeto metálico cerca del perímetro.
Si escucha un tono apagado, puede ser que
esté rajado o roto. ¡No lo utilice! (Vea la
Figura 5).
3. Quite el protector plástico negro de la
unidad quitando primero el tornillo de
fijación de posición y después el protector
(vea la Figura 6 en la página 9).
Nota: Inspeccione el protector para ver si
tiene grietas o defectos evidentes, antes de
instalarlo de nuevo.
Figura 4
INSTRUCCIONES DE ENSAMBLAJE
48
Figura 2
Figura 3
FigurA 5
