10
01.08/WE
ORGAPACK CR 26 A
1
2
Fig. 11

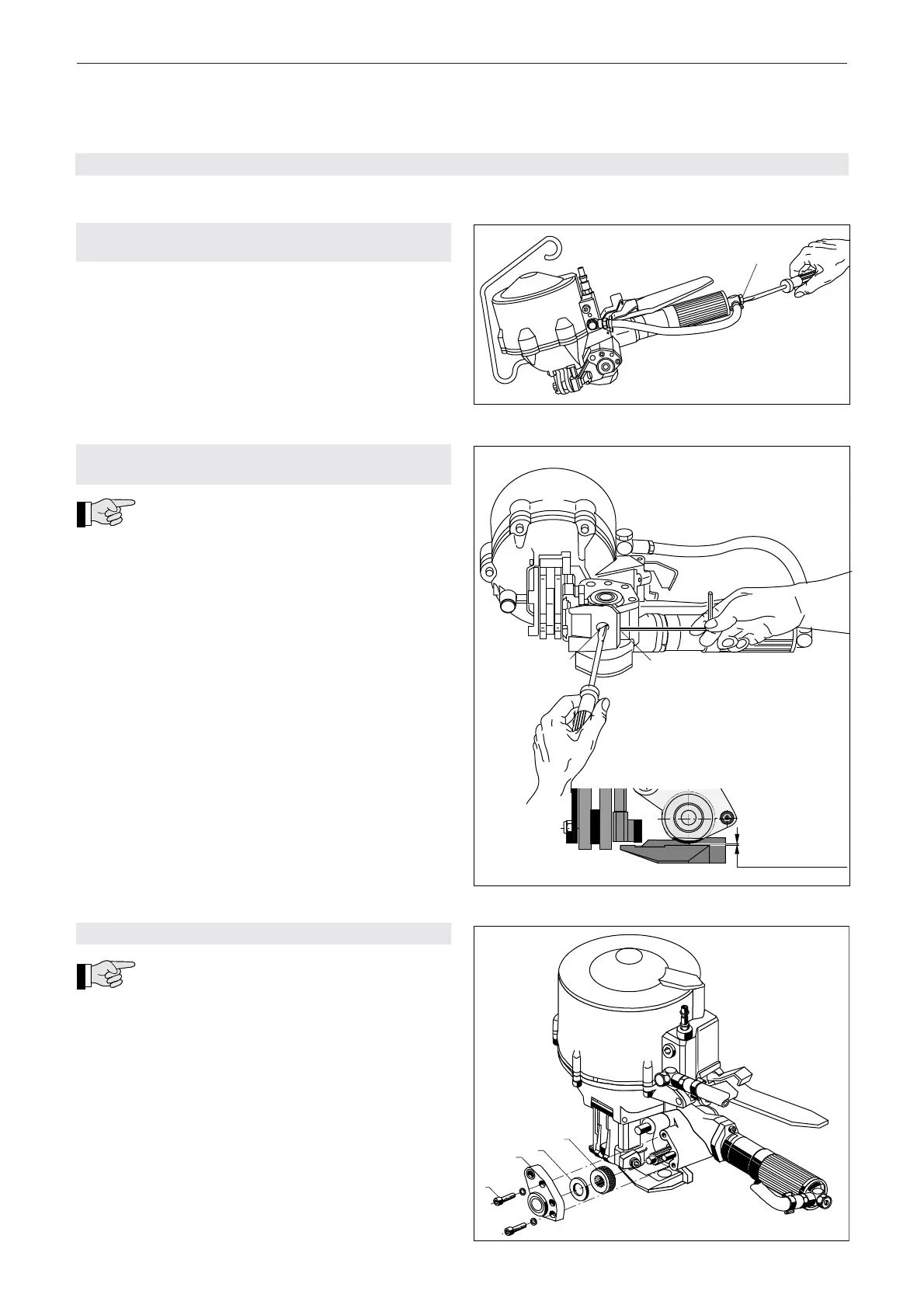

7.1 SPANNKRAFT/SPANNGESCHWINDIGKEIT
EINSTELLEN
Luftdruck am Druckreduzierventil der Wartungsein-
heit auf 4–6 bar einstellen.
Mit Schraubenzieher Drosselschraube (9/1) des
Druckluftmotors so einstellen, dass bei gewünsch-
ter Bandspannung der Druckluftmotor zum Stillstand
kommt. Dabei ist darauf zu achten, dass die Plombe
einwandfrei gekerbt und das Band abgeschnitten
wird.
7.2 SPIEL ZWISCHEN SPANNRAD UND
MATRIZE EINSTELLEN
Spannrad und Matrize dürfen sich nicht
berühren (Beschädigung der Verzahnung).
Bei zu grossem Abstand rutscht das Band jedoch
durch, bevor die Endspannung erreicht ist.
Gerät vom Luftanschluss trennen.
Gewindestift (10/1) lösen.
Mit Schraubenzieher Matrize (10/2) so einstellen,
dass das Spiel zwischen Spannrad und Matrize
0,1–0,25 mm beträgt. Drehen im Uhrzeigersinn
ergibt weniger, Drehen im Gegenuhrzeigersinn grös-
seres Spiel.
Matrize so drehen, dass eine seitliche Kerbe der
Matrize in Richtung Gewindestift (10/1) zeigt.
Gewindestift, (10/1) festziehen.
Spiel kontrollieren, nötigenfalls nochmals einstellen.
7.3 SPANNRAD ERSETZEN
Dreht das Spannrad durch, bevor die ge-
wünschte Bandspannung erreicht ist, muss
das Spannrad ersetzt werden (Voraussetzung: Spiel
richtig eingestellt, siehe Kapitel 7.2).
Ausbau
Gerät von Luftanschluss trennen.
Zwei Zylinderschrauben (11/1) entfernen.
Lagerplatte (11/2) vorsichtig von der Spannwelle
abziehen.
Gegenscheibe (11/3) und Spannrad (11/4) entfer-
nen. Spannrad ersetzen.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge.
Zylinderschrauben (11/1) mit Loctite 243 sichern.
Spiel zwischen Spannrad und Matrize einstellen
(siehe Kapitel 7.2).
7 WARTUNG UND INSTANDSETZUNG
Fig. 10
Fig. 9
0,1–0,25 mm
1
3
2
1
4
