ORGAPACK CR 26 A
4.2 FUNKTIONSPRINZIP
– Band von Hand durch die Plombe (2/1) ziehen.
– Bandanfang (2/5) umbiegen.
– Spannen im Transportradprinzip (2/4).
– Verschliessen durch Kerben (2/2) der Plombe.
– Abtrennen des Bandes mit Messer (2/3).
4 BESCHREIBUNG
4.1 AUFBAU
1 Luftanschluss
2 Gelbe Taste (Verschliessen)
3 Grüne Taste (Spannen)
4 Handgriff
5 Druckluftmotor
6 Druckreduzierventil
7 Spannrad und Matrize
8 Grundplatte
9 Verschliesszangen
10 Druckluftzylinder
11 Aufhängebügel

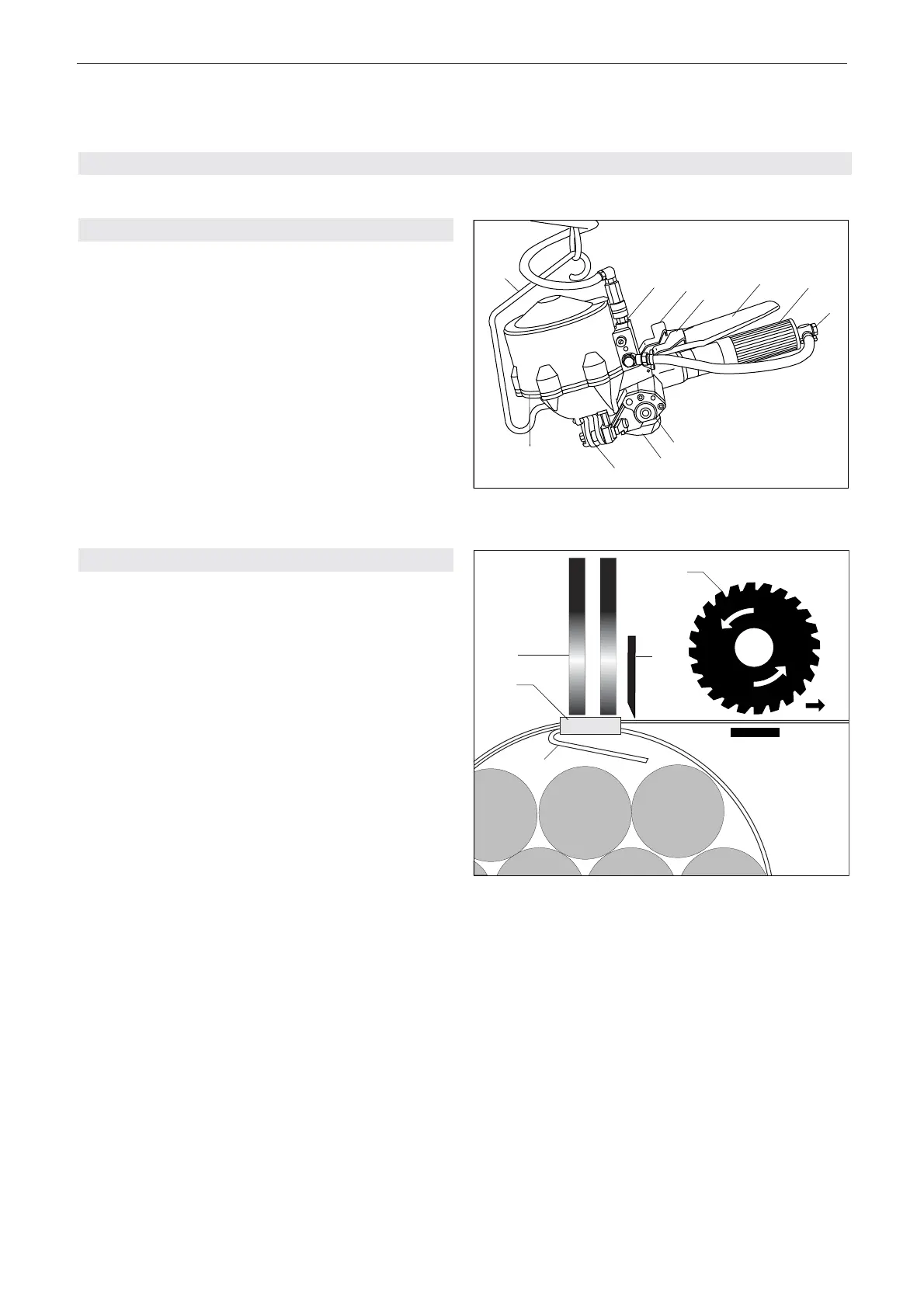

Fig. 1
