ORGAPACK CR 26 A
01.08/WE
7.4 SOSTITUZIONE DELLE TENAGLIE E
DELLA PIASTRA DI INCAVATURE
Smontaggio
– Staccare l‘apparecchio dall‘allacciamento all‘aria.
– Fissare con prudenza l‘apparecchio al cilindrico
(12/9) in una morsa.
– Svitare la vite cava (12/4) e togliere il tubo.
– Svitare le due viti cilindriche (12/16) e perno
(12/15).
– Svitare la vite cilindrica (12/2) e togliere il cuscinet
to (12/3). Togliere con prudenza verso l‘alto la parte
di tensione con la piastra di base (12/5).
– Togliere il coltello (12/7).
– Svitare le sei viti cilindriche (12/1) e togliere la
cassa (12/14).
Durante lo smontaggio dell‘apparecchio
occorre fare attenzione che la guarnizione
(12/10) resti sempre montata sul cilindro (12/9).
– Svitare i due dadi di sicurezza (12/11) e togliere il
perno (12/8).
– Spostare le tenaglie (12/6) verso il basso e togliere
il perno (12/12), le tenaglie e la piastra di incavature
(12/13). Sostituire le tenaglie e la piastra di incava-
ture.
Rimontaggio
– Il rimontaggio avviene in ordine inverso.
Montare un nuovo dado di sicurezza
(12/11). Dopo aver avvitato il dado di
sicurezza, il perno (12/8) deve essere ancora libera-
mente girevole. Assicurare con Loctite 243 la vite
cava (12/4).
7.5 PULIZIA DELL‘APPARECCHIO
– Si consiglia di pulire regolarmente l‘apparecchio in
presenza di un forte accumulo di sporcizia. In modo
particolare gli utensili di taglio, la rotella di tensione
e le tenaglie devono essere tenuti ben puliti.
La pulizia può avvenire semplicemente soffi ando
con aria compressa (portare gli occhiali di prote-
zione).

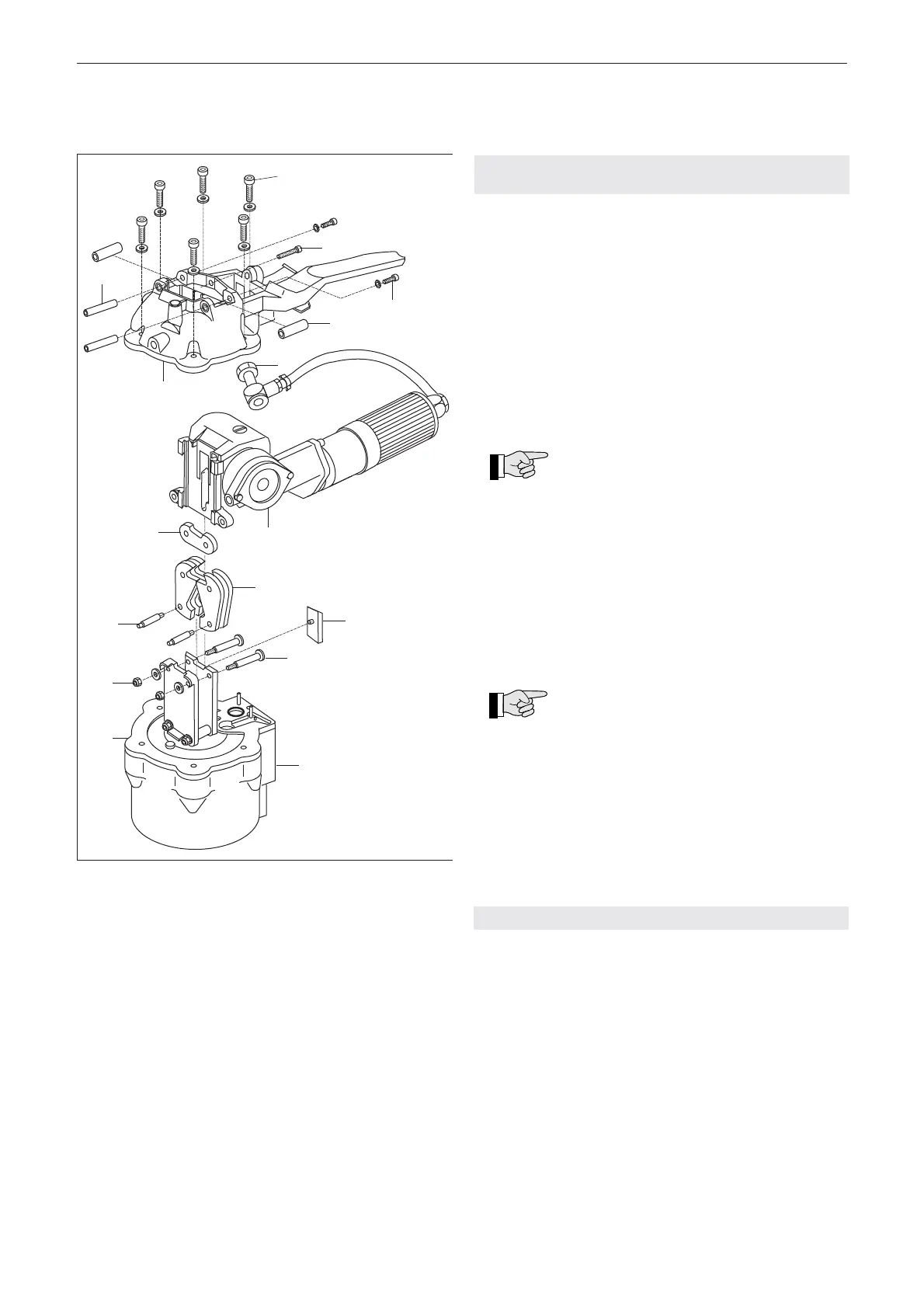

Fig. 12
1
4
15
3
2
5
7
14
10
8
11
6
12
9
13
16
