11
ORGAPACK CR 26 A
01.08/WE

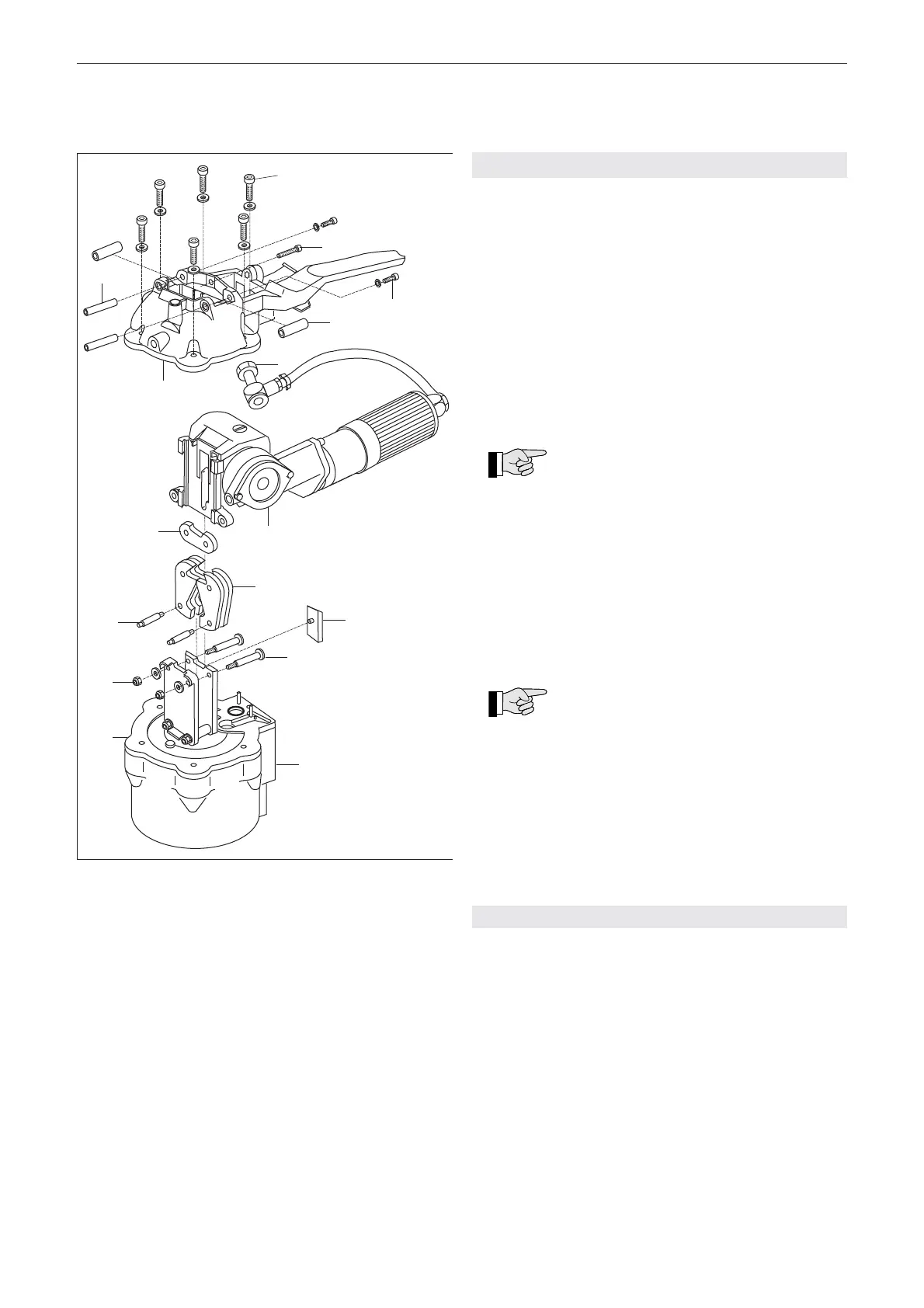

Fig. 12
7.4 ZANGEN UND KERBMESSER ERSETZEN
Ausbau
– Gerät von Luftanschluss trennen.
– Gerät vorsichtig am Zylinder (12/9) in einen
Schraubstock einspannen.
– Hohlschraube (12/4) lösen und Luftschlauch entfer-
nen.
– Zwei Zylinderschrauben (12/16) lösen und zusam-
men mit Bolzen (12/15) entfernen.
– Eine Zylinderschraube (12/2) lösen, Büchsen (12/3)
entfernen. Spannteil mit Grundplatte (12/5) vorsich-
tig nach oben entfernen.
– Abschneidmesser (12/7) entfernen.
– Sechs Zylinderschrauben (12/1) lösen und
Gehäuse (12/14) entfernen.
Während der Demontage des Gerätes
muss darauf geachtet werden, dass der
Zwischenring (12/10) immer auf dem Zylinder (12/9)
montiert bleibt.
– Zwei Sicherheitsmuttern (12/11) lösen und Bolzen
(12/8) entfernen.
– Zangen (12/6) nach unten schwenken, Bolzen
(12/12), Zangen und Kerbmesser (12/13) entfernen.
Zangen und Kerbmesser ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
Neue Sicherheitsmuttern (12/11) mon-
tieren. Nach dem Festziehen der Sicher-
heitsmuttern muss der Bolzen (12/8) noch frei
drehbar sein. Hohlschraube (12/4) mit Loctite 243
sichern.
7.5 REINIGEN DES GERÄTES
– Bei starkem Schmutzanfall empfi ehlt es sich, das
Gerät regelmässig zu reinigen. Besonders sollten
Spannrad und Zangenpaket sauber gehalten wer
den. Dies geschieht am einfachsten durch Ausbla-
sen mit Druckluft (Schutzbrille tragen).
