ORGAPACK CR 26 A
01.08/WE
7.4 REMPLACEMENT DE LA PINCES
ET DU COUTEAU À ENTAILLE
Démontage
– Déconnecter l‘air comprimé.
– Serrer avec précaution l‘appareil sur le cylindre
(12/9) dans un étau.
– Dévisser la vis évidée (12/4) et retirer le tuyau.
– Dévisser les deux vis cylindriques (12/16) et deux
goujons (12/15).
– Dévisser la vis cylindrique (12/2), retirer la douille
(12/3). Retirer avec précaution vers le haut le dispo-
sitif de tension avec la plaque de base (12/5).
– Retirer le couteau (12/7).
– Dévisser les six vis cylindriques (12/1) et retirer le
bâti (12/14).
Pendant le démontage de l‘appareil, il
faut veiller à ce que l‘anneau
d‘écartement (12/10) reste toujours monté sur le
cylindre (12/9).
– Desserrer les deux écrous de sécurité (12/11) et
retirer les goujons (12/8).
– Faire pivoter les pinces (12/6) vers le bas, retirer les
goujons (12/12), les pinces et le couteau à entaille
(12/13). Remplacer les pinces et le couteau à
entaille.
Remontage
– Le remontage se fait dans l‘ordre inverse du dé-
montage.
Monter les nouveaux écrous de sécurité
(12/11). Après le blocage de l‘écrou de
sécurité, le goujon (12/8) doit pouvoir encore tour-
ner librement. Assurer la la vis évidée (12/4) avec
Loctite 243.
7.5 NETTOYAGE DE L‘APPAREIL
– Toutefois, en cas de fort encrassement il est recom-
mandé de nettoyer l‘appareil régulièrement.
Il faut surtout tenir propres la molette de tension et
le jeu de pinces. Nettoyer par simple souffl age d‘air
comprimé (protections pour les yeux).

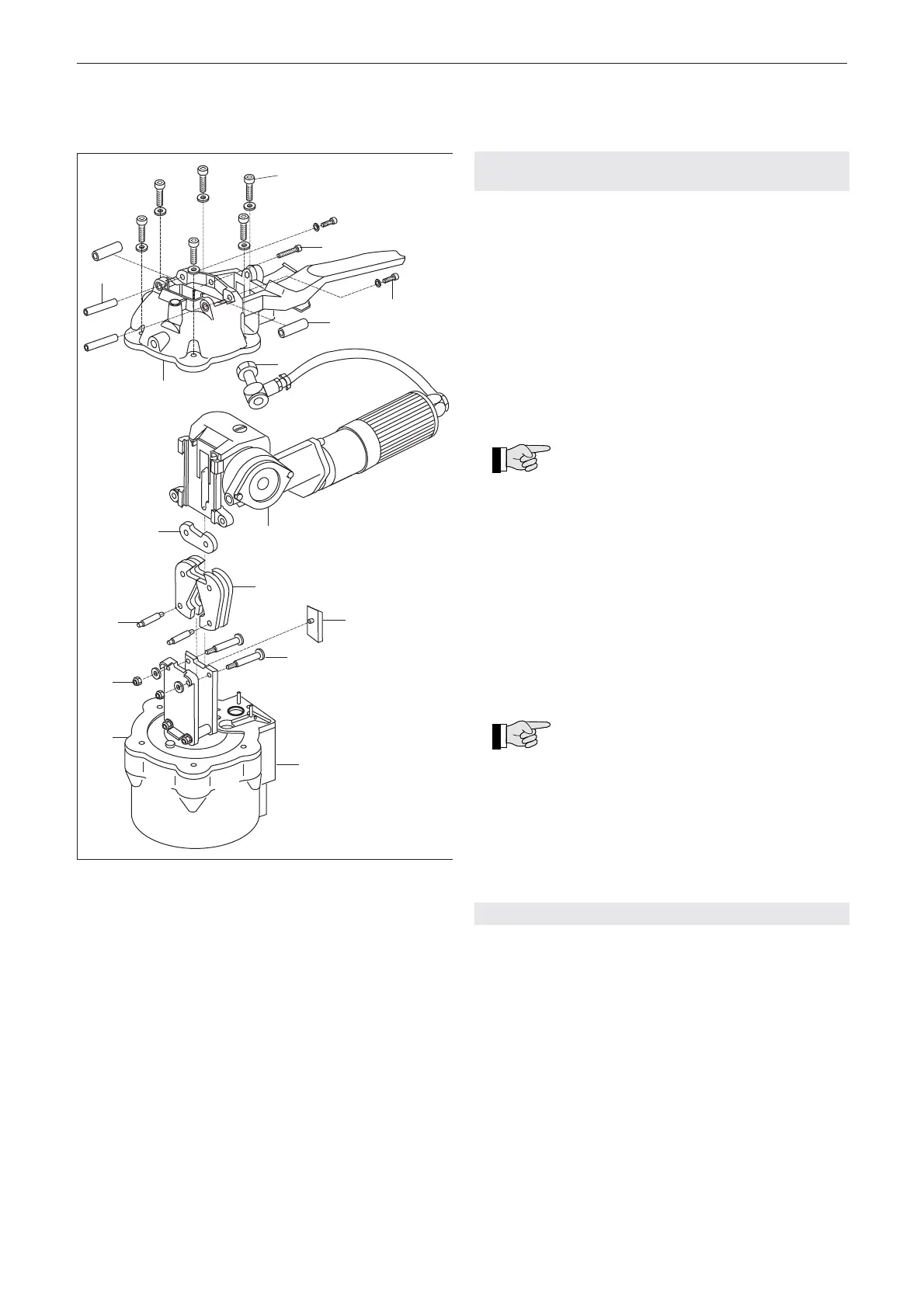

Fig. 12
