CUISSON SV-31 • SV-41

Manuale d’uso e manutenzione / Ed. 05 - 2010

REV. 00 - Cod.: 1500373

7.4.6 SOSTITUZIONE FUSIBILI

MANUTENZIONE

AVVERTENZA: Questa

procedura deve essere

effettuata da persona-

le qualificato.

1) Disinserire la spina dalla rete.

2) Levare il pannello posteriore e

estrarre la capsula portafusibile

ruotandola in senso antiorario

di circa mezzo giro e sostituire

il fusibile bruciato con un fusibi-

le di uguali caratteristiche (ve-

dere tabella dati tecnici pag. 60).

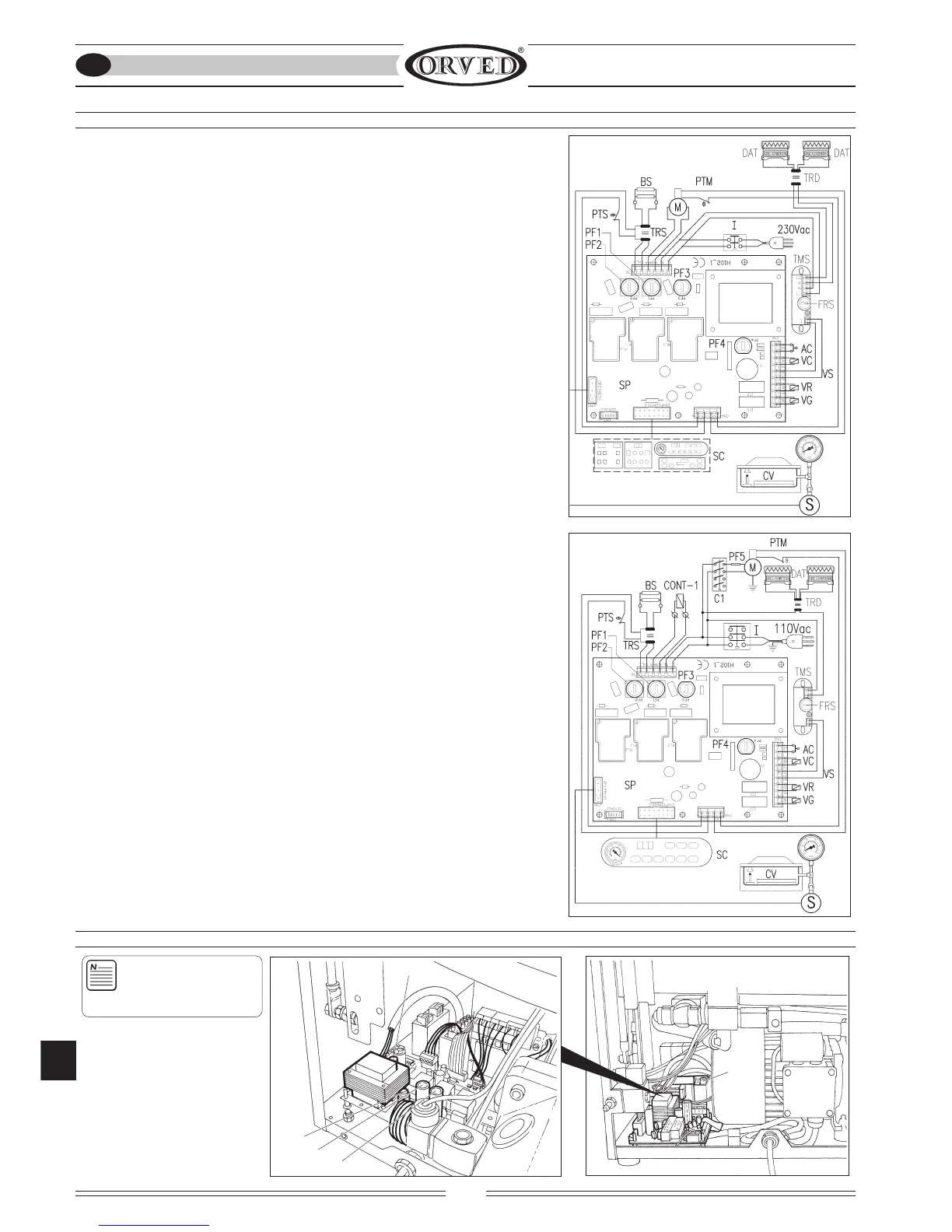

7.4.5 SCHEMI ELETTRICI

7.4.5.1 SCHEMA ELETTRICO 230V

TRS Trasformatore di saldatura

BS Barra saldante

M Pompa vuoto

I Interruttore generale

PF1 Portafusibile con fusibile pompa a vuoto 2/6.3/8/10A

PF2 Portafusibile con fusibile saldatura 2.5-8/2.5-10A

PF3 Portafusibile con fusibile scheda potenza 1A

PF4 Portafusibile con fusibile scheda potenza 4A

AC Avvio ciclo di lavoro macchina

VC Valvola cuscinetto sottobarra

VS Impulso per alimentazione datario

VR Valvola di rientro aria in camera a vuoto

VG Valvola funzione opzionale gas

SC Scheda comandi digitale

SP Scheda potenza H 102_1

CV Camera a vuoto

S Sensore di depressione

PTM Protettore termico motore

PTS Protettore termico trasformatore saldatura

FRS Fusibile timer di sicurezza datario

TRD Trasformatore alim. datario 0-230-380/0-4,4V

DAT Datario

TMS Timer di sicurezza alimentazione datario

7.4.5.2 SCHEMA ELETTRICO 110V
