101
RÉV. 00 - Code: 1500154
Manuel d’utilisation et d’entretien / Ed. 10 - 2005
CONDITIONNEUSES
SOUS VIDE A CLOCHE
F
F

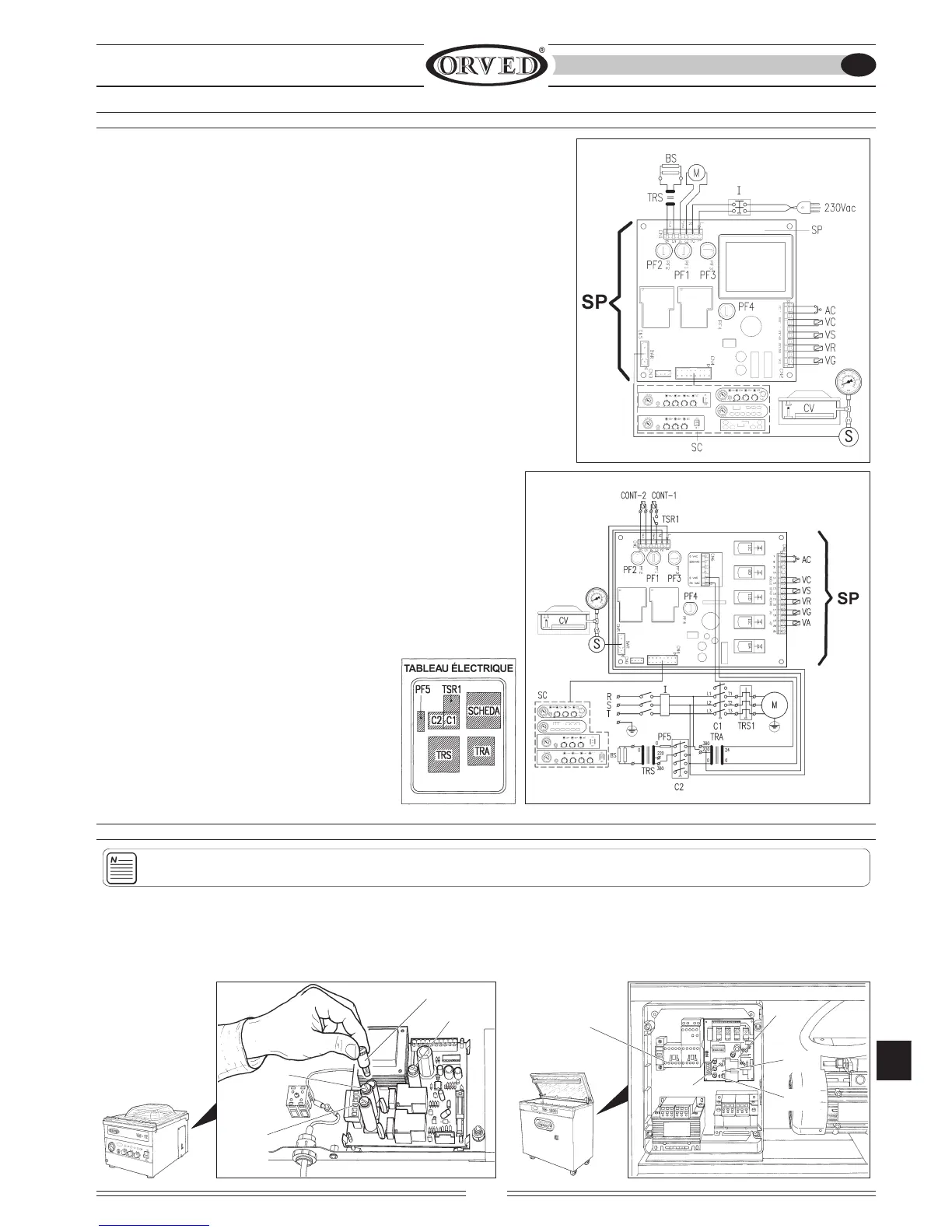

7.4.6 SCHÉMAS ÉLECTRIQUES
7.4.6.1 SCHÉMA ÉLECTRIQUE MONOPHASÉ
MULTIPLE P4/P8
VM12-VM16-VM18-VM18H-VM40N-VM53-VM53H
SP Carte puissance
AC Lancement cycle
VC Vanne roulement sous barre
VS Vanne fonction softair
VR Vanne décompression
VG Vanne injection gaz
CV Chambre à vide
PF1 Fusible protection pompe
PF2 Fusible protection barre de soudure
PF3 Fusible de protection carte de puissance
PF4 Fusible de protection carte de puissance
S Capteur vide
M Moteur pompe vide
I Interrupteur principal
SC Carte électronique commandes
BS Barre de soudure
TRS Transformateur soudure
7.4.6.2 SCHÉMA ÉLECTRIQUE TRIPHASÉ
VM18-VM18H-VM53-VM53H-VM19
VM20-VM30-VM1800-VM20 TANDEM
SP Carte puissance
AC Lancement cycle
VS Vanne fonction softair
CONT1 Télérupteur pompe
VC Vanne roulement sous barre
B Vanne décompression
CONT2 Télérupteur soudure
VG Vanne injection gaz
VA Vanne aspiration
TRA Transformateur carte
CV Chambre à vide
TSR1 Thermique disjoncteur pompe
TRS Transformateur soudure
PF1 Fusible protection pompe
PF4 Fusible de protection carte de puissance
PF2 Fusible protection barre de soudure
PF5 Fusible de protection céramique
PF3 Fusible de protection carte de puissance
SC Carte électronique commandes
S Capteur vide
M Pompe vide
I Interrupteur principal
PF1
PF2
PF3
PF4
•
•
•
•
PF4
PF2
PF1
PF5
PF3
•
AVERTISSEMENT : Cette procédure doit être effectuée par du personnel qualifié.
1) Désinsérer la fiche du réseau.
2) Enlever le panneau arrière et extraire la capsule porte-fusible en la tournant dans le sens inverse des aiguilles d’une montre d’environ un demi-
tour et remplacer le fusible brûlé avec un fusible de mêmes caractéristiques (voir tableau données techniques page 76).
3) ATTENTION : dans les modèles triphasés, le fusible céramique PF5 n’est pas fixé à la carte de puissance mais est positionné à côté des
télérupteurs dans le tableau électrique.
REMPLACEMENT FUSIBLES
ENTRETIEN
