117
REV. 00 - Cod.: 1500154
Bedienungs- und Wartungshandbuch / Ausgabe 10 - 2005
KAMMER-VAKUUM-
VERPACKUNGSMASCHINEN
D
D
F
INSTALLATION
•
•
•
•
•
•
•
51 64 3 8 7
2
•
MULTIPLE 315 P4/P8 - VM12 - VM16 MIT DIGITALEN STEUERUNGEN
1 VAKUMETER ( 0÷1 bar ): MISST DEN UNTERDRUCK IN DER VAKUUMKAMMER
2 ON/OFF - HAUPTSCHALTER MIT ROTER LED-ANZEIGE:
EIN-/ABSCHALTUNG DES GERÄTS UND UNTERBRECHUNG DES VORGANGS
3 DREISTELLIGES DOPPELDISPLAY
- OBERE DREI STELLEN: ANZEIGE DES LAUFENDEN PROGRAMMS ODER DER AKTIVEN FUNKTION:
Pr1 = AUSGEWÄHLTES PROGRAMM
VAC = VAKUUM
SAL = SCHWEISSUNG
GAS = BEGASUNG
SOF = LANGSAME BELÜFTUNG
JAR = JARS FUNKTION - (EXTERNE VAKUUMIERUNG VON GEFÄSSEN / GEPRÄGTEN BEUTELN).
- UNTERE DREI STELLEN: WERT DER AKTIVIERTEN FUNKTION UND CODE DER VERFÜGBAREN
OPTIONEN: G = GAS / S = SOFTAIR; AUSSERDEM ANZEIGE DER ABGELAUFENEN VORGÄNGE UND DES ÖLWECHSELALARMS.
4 CURSOR: PROGRAMMAUSWAHL VON “0” BIS “9”
AUF-/ABROLLEN DER EINZELNEN FUNKTIONSWERTE BEI DER PROGRAMMIERUNG
5 PROG - PROGRAMMIERTASTE: ABRUFEN DES PROGRAMMIERMODUS DER EINZELNEN FUNKTIONEN
6 SEL - AUSWAHLTASTE DER FUNKTIONEN: WÄHLT DIE ZU PROGRAMMIERENDE FUNKTION AUS
7 JARS - TASTE ZUR EINSCHALTUNG DER EXTERNEN VAKUUMIERUNG VON GEFÄSSEN BZW. GEPRÄGTEN BEUTELN:
AKTIVIERT / DEAKTIVIERT DIE EXTERNE SAUGFUNKTION VON GEFÄSSEN BZW. GEPRÄGTEN BEUTELN
8 STOP - STOPPTASTE: STOPPT DEN BETRIEBSZYKLUS
6
•
•
53 42
1
1 2 3 4 5 6
7
•
•
53 42 71
7
VM18
VM20
VM53
VM53H
VM30
VM1800
VM19
VM12 VM16

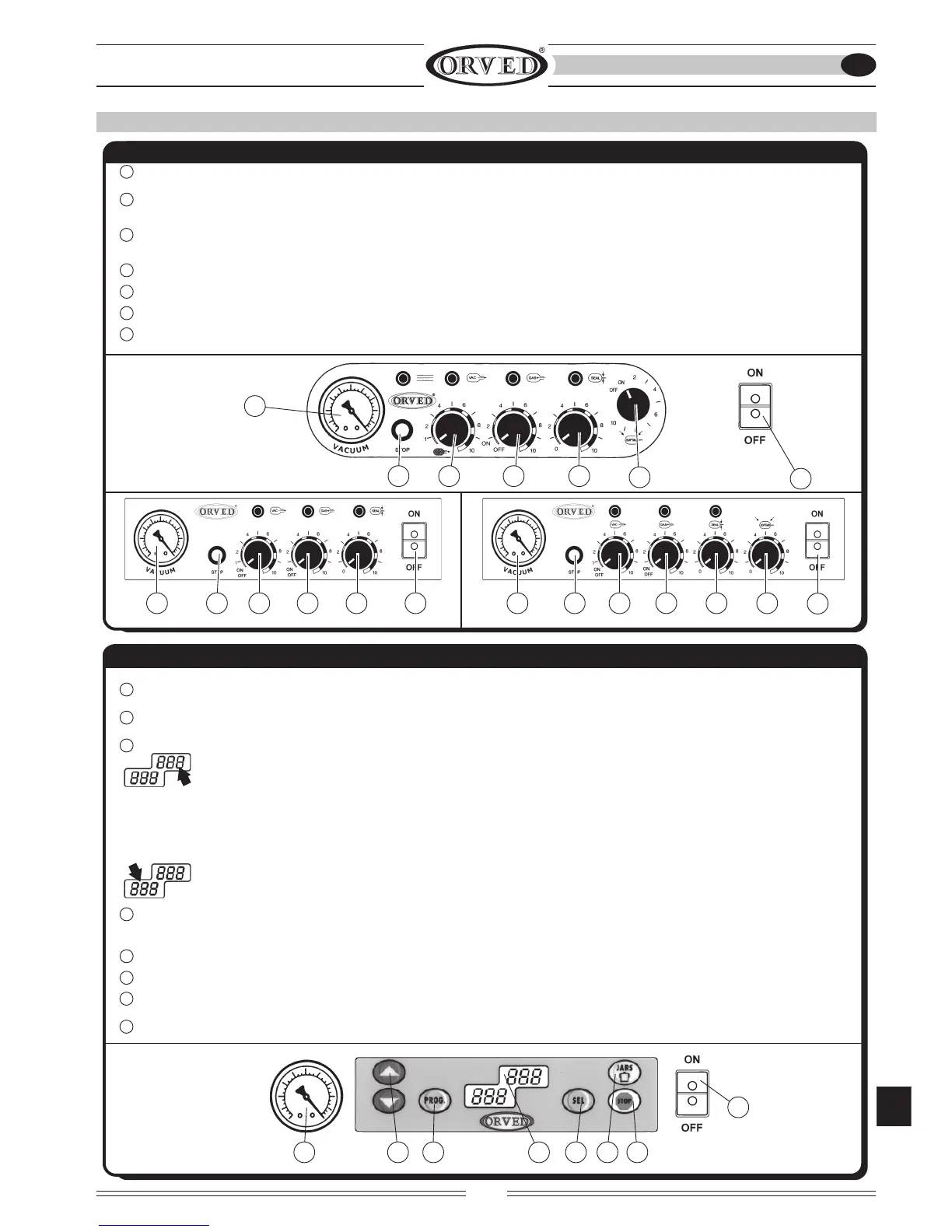

5.4 BEDIENUNGSELEKTRONIK
VM12/VM16/VM18/VM18H/VM40N/VM53/VM53H/VM19/VM1800/VM20/VM30 MIT ELEKTOMECHANISCHEN STEUERUNGEN
1 VAKUMETER ( 0÷1 bar ): MISST DEN UNTERDRUCK IN DER VAKUUMKAMMER
2 STOP - STOPPTASTE: STOPPT DIE BETRIEBSPHASE UND GEHT ZUR NÄCHSTEN EINGEGEBENEN PHASE ÜBER
FÜR 380V VERSIONEN: SCHALTET BEI 3 SEK. LANGEM DRUCK DIE FUNKTION PUMPE EIN (DURCHGEHENDER BETRIEB)
3VAC- POTENTIOMETER ZUR VAKUUMREGELUNG: STELLT DIE BETRIEBSZEIT DER PUMPE EIN, UM DAS GEWÜNSCHTE VAKUUM ZU
ERREICHEN
4 GAS - POTENTIOMETER ZUR GASREGELUNG (OPTION): STELLT DIE BEGASUNGSMENGE EIN
5 SEAL - POTENTIOMETER ZUR SCHWEISSREGELUNG: STELLT DIE SCHWEISSDAUER DER BEUTEL EIN
6 SOFTAIR - POTENTIOMETER SOFTAIR (OPTION): STELLT DIE BELÜFTUNGSZEIT IN DER KAMMER EIN
7 ON/OFF - HAUPTSCHALTER ZUM EIN-/ABSCHALTEN DES GERÄTS UND ZUR UNTERBRECHUNG DES VORGANGS.
