Orved MULTIPLE 315VM P4 - 3 Informaciones Preliminares; Datos Técnicos

MÁQUINAS ENVASADORAS AL
VACÍO DE CAMPANA
144
Manual de uso y mantenimiento / Ed. 10 - 2005
REV. 00 - Cod.: 1500154
E
D
E
3. INFORMACIONES PRELIMINARES

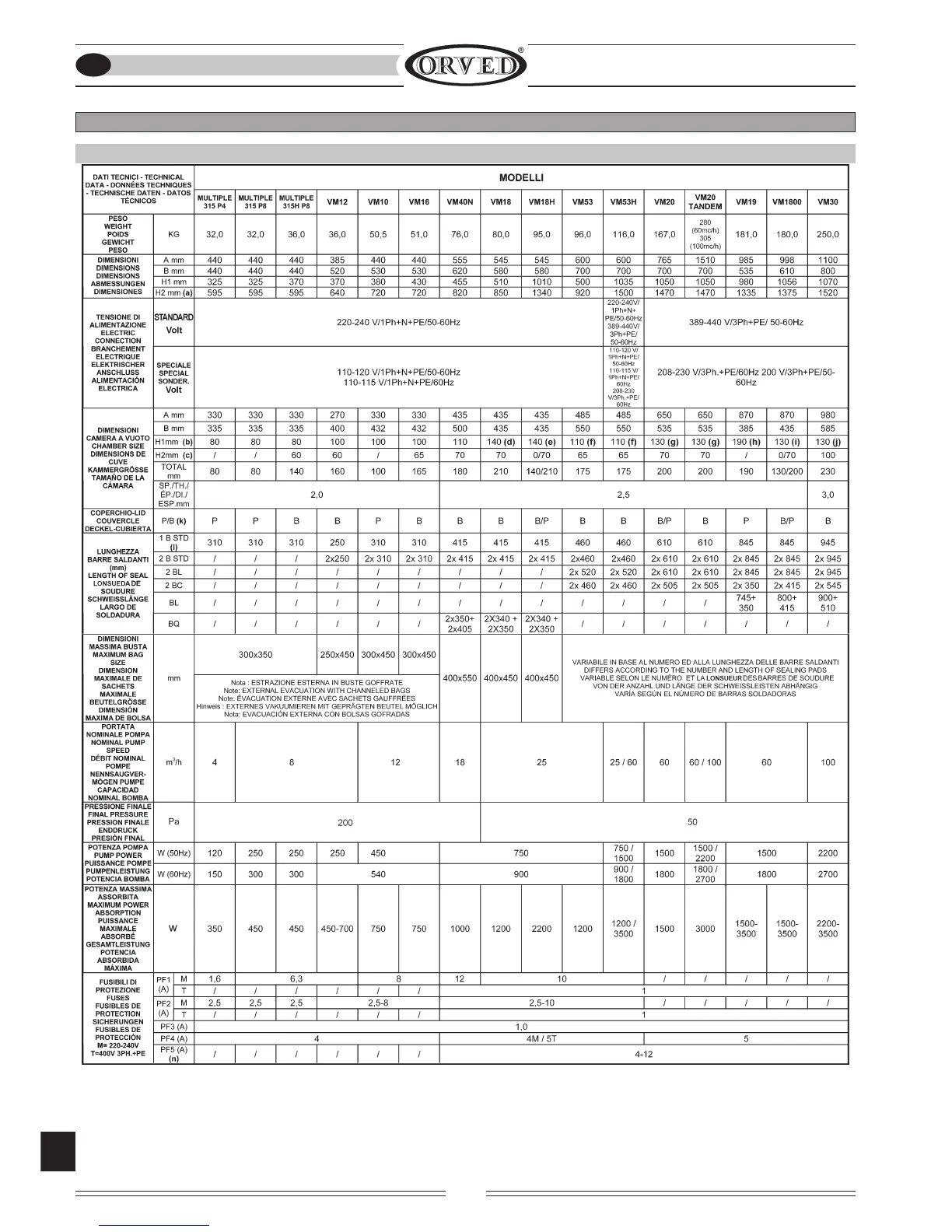

3.1 DATOS TÉCNICOS
NOTAS
(a) H2 = CUBIERTA ABIERTA
(b)H1 = CÁMARA VACíO
(c) H2 = CUBIERTA
(d)PROF. MÁX. EN CENTRO CÁMARA VACÍO
(e) ESTÁNDAR H=140 mm / ESPECIAL H=250 mm /400 mm
(f) ESTÁNDAR H=110 mm / ESPECIAL H=130 mm / 200 mm
(g)ESTÁNDAR H=130 mm / ESPECIAL H=190 mm / 280 mm
(h)ESTÁNDAR H=190 mm / ESPECIAL H=260 mm / 490 mm
(i) ESTÁNDAR H=130 mm / ESPECIAL H=180 mm / 300 mm
(j) ESTÁNDAR H=130 mm / ESPECIAL H=250 mm / 320 mm / 350 mm
(k) P= PLATO – B = COMBADO
(l) 1 B EST = 1 BARRA SOLDADORA ESTÁNDAR
2 B EST = 2 BARRAS SOLDADORAS ESTÁNDAR
2 BL = 2 BARRAS SOLDADORAS LARGAS
2 BC = 2 BARRAS SOLDADORAS CORTAS
BL = 2 BARRAS EN “L”
BQ = BARRA CUADRADA
(m) VARIABLE EN BASE AL NÚMERO Y A LA LONGITUD DE LAS BARRAS SOLDADORAS
(n) EN LAS VERSIONES TRIFÁSICAS: FUSIBLE DE PROTECCIÓN CERÁMICO TIPO CILÍNDRICO 10,3 × 38
(p) 10 PROGRAMAS
INFORMACIONES PRELIMINARES
