135
REV. 00 - Cod.: 1500154
Bedienungs- und Wartungshandbuch / Ausgabe 10 - 2005
KAMMER-VAKUUM-
VERPACKUNGSMASCHINEN
D
D
F

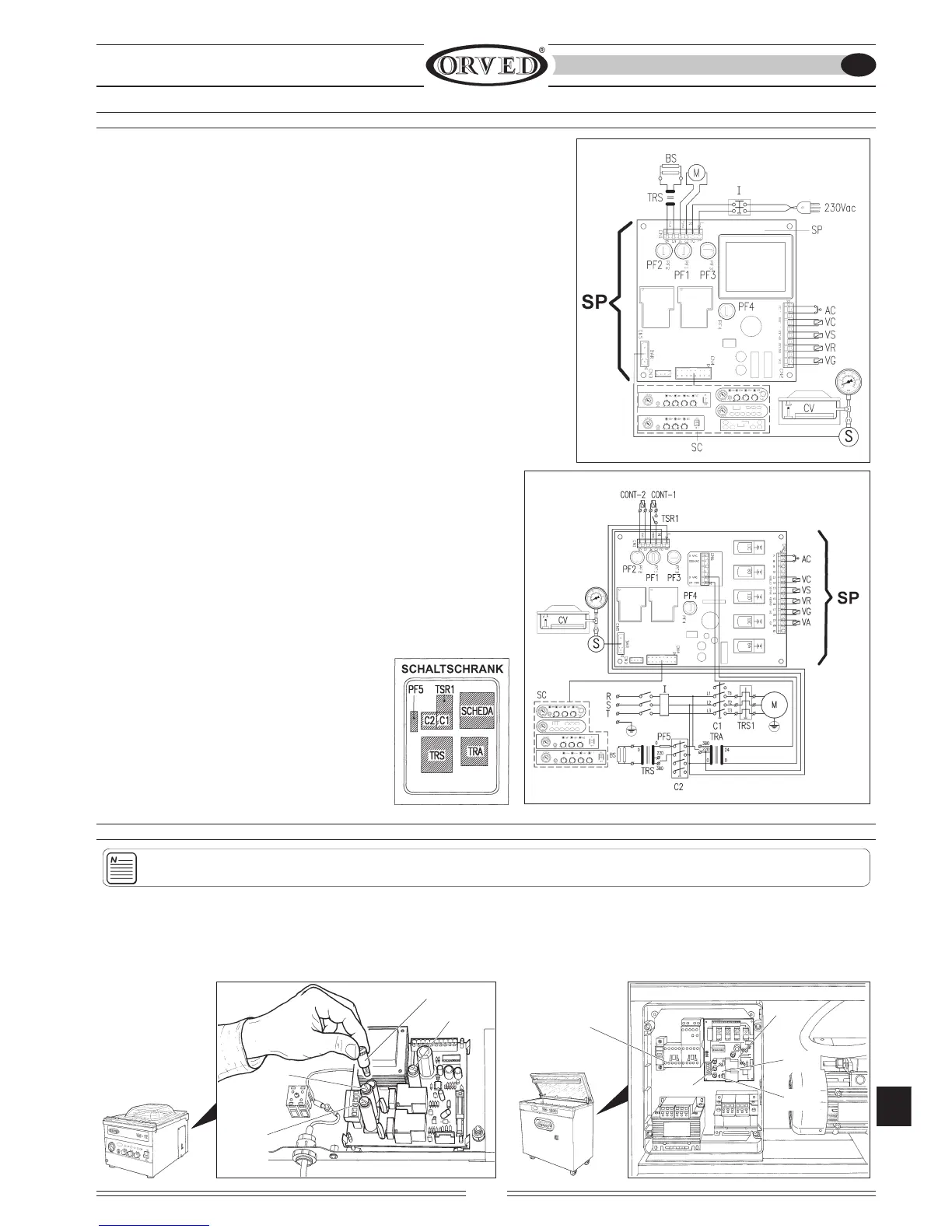

7.4.6 STROMLAUFPLÄNE
7.4.6.1 STROMLAUFPLAN EINPHASIGE MODELLE
MULTIPLE P4/P8
VM12-VM16-VM18-VM18H-VM40N-VM53-VM53H
SP Steuerelektronik
AC Zyklusstart
VC Ventil Schweißsack
VS Ventil Funktion Softair
VR Ventil Belüftung
VG Ventil Begasung
CV Vakuumkammer
PF1 Schutzsicherung Pumpe
PF2 Schutzsicherung Schweißleiste
PF3 Schutzsicherung Steuerelektronik
PF4 Schutzsicherung Steuerelektronik
S Vakuum-Druckfühler
M Vakuumpumpenmotor
I Hauptschalter
SC Bedienungselektronik
BS Schweißleiste
TRS Schweißtrafo
7.4.6.2 STROMLAUFPLAN DREHSTROMMODELLE
VM18-VM18H-VM53-VM53H-VM19
VM20-VM30-VM1800-VM20 TANDEM
SP Steuerelektronik
AC Zyklusstart
VS Ventil Funktion Softair
CONT1 Pumpenschütz
VC Ventil Schweißsack
B Ventil Belüfung
CONT2 Schweißschütz
VG Begasungsventil
VA Saugventil
TRA Steuertrafo
CV Vakuumkammer
TSR1 Leistungsschutzschalter Pumpenmotor
TRS Schweißtrafo
PF1 Schutzsicherung Pumpe
PF4 Schutzsicherung Steuerelektronik
PF2 Schutzsicherung Schweißleiste
PF5 keramische Schutzsicherung
PF3 Schutzsicherung Steuerelektronik
SC Bedienungselektronik
S Vakuum-Druckfühler
M Vakuumpumpe
I Hauptschalter
PF1
PF2
PF3
PF4
•
•
•
•
PF4
PF2
PF1
PF5
PF3
•
HINWEIS: Für diesen Arbeitsschritt ist ausschließlich Fachpersonal zuständig.
1) Ziehen Sie den Stecker aus der Steckdose.
2) Entfernen Sie die Rückwand, ziehen Sie den Sicherungshalter durch eine halbe Drehung gegen den Uhrzeigersinn heraus und ersetzen Sie die
durchgebrannte Sicherung gegen eine gleichwertige (siehe Tabelle der technischen Daten auf Seite 110).
3) ACHTUNG: In den Drehstrommodellen ist die keramische Sicherung PF5 nicht an der Steuerelektronik befestigt, sondern befindet sich seitlich der
Schütze im Schaltschrank.
AUSTAUSCH DER SICHERUNGEN
WARTUNG
