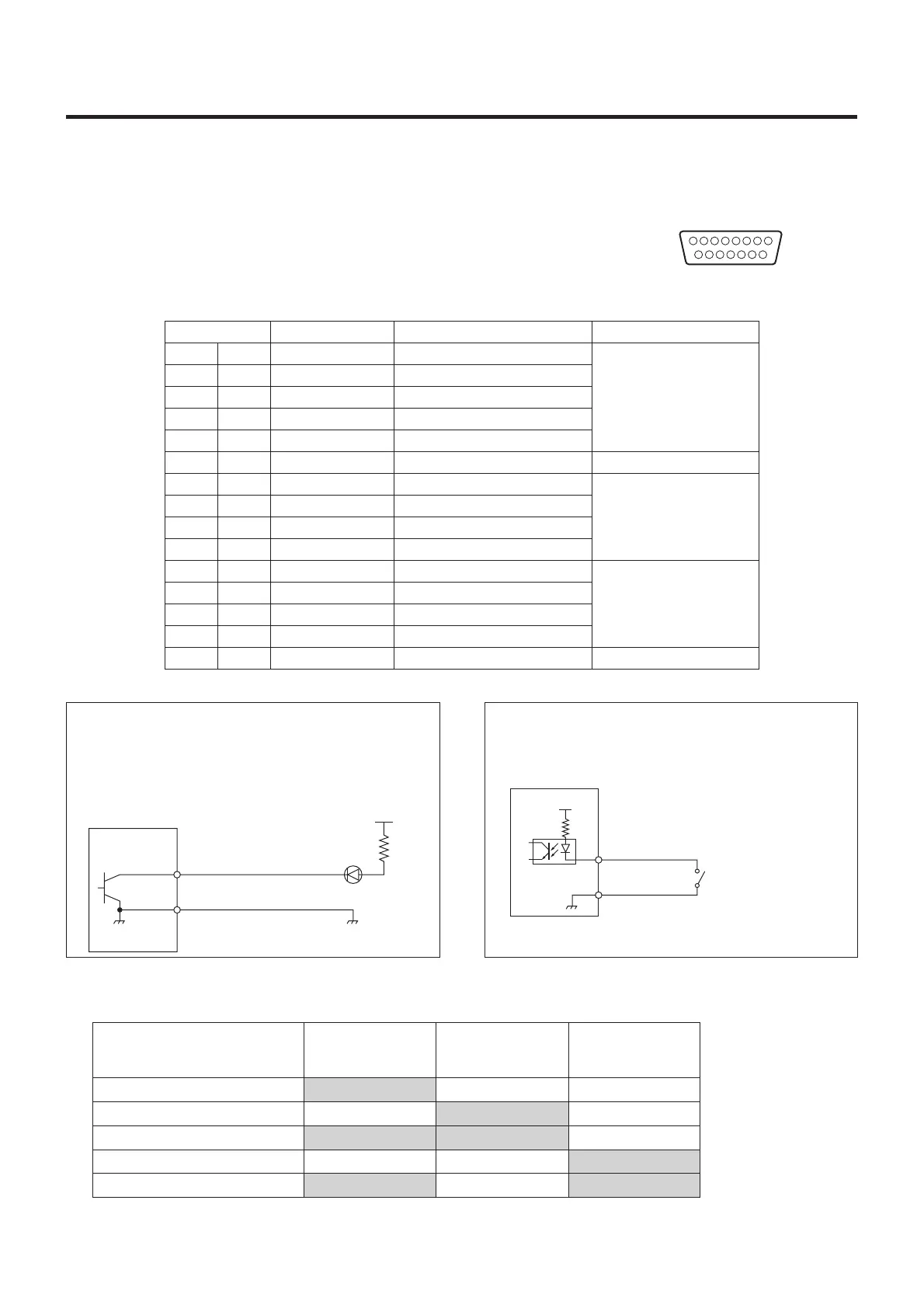

Control de interfaz para aparatos externos
TALLY/GPI
TALLY IN 1 a TALLY IN 5 son puertos de entrada de contacto que se utilizan para
encender los indicadores de señalización de la unidad (ubicados encima de los
botones CAMERA STATUS/SELECTION).
Las luces de señalización se encienden cuando hay entrada de contacto.
GPI IN 1 a GPI IN 4 son puertos de entrada de contacto que se utilizan para
controlar la unidad desde una fuente externa.
GPI OUT 1 a GPI OUT 4 son puertos de salida abiertos que se utilizan para dar
salida a estados a una fuente externa.
(D-sub de 15 contactos, hembra,
rosca en pulgadas)
81
15
9
N.° de contacto Señal Descripción de señal Operación
1 TALLY IN 1 Entrada de señalización CAM1
Entrada de contacto
9 TALLY IN 2 Entrada de señalización CAM2
2 TALLY IN 3 Entrada de señalización CAM3
10 TALLY IN 4 Entrada de señalización CAM4
3 TALLY IN 5 Entrada de señalización CAM5
11 GND Tierra
4 GPI IN 1 Entrada preajustada 1
Entrada de contacto
12 GPI IN 2 Entrada preajustada 2
5 GPI IN 3 Entrada preajustada 3
13 GPI IN 4 Bloqueo de panel
6 GPI OUT 1
Selección de cámara remota 0
Salida de colector abierto
14 GPI OUT 2
Selección de cámara remota 1
7 GPI OUT 3
Selección de cámara remota 2
15 GPI OUT 4 Alarma
8 NC No se utiliza
GND
GPI OUT
LED
Ejemplo de conexiones GPI OUT
Asegúrese de que se cumplan las condiciones dadas
más abajo.
Resistencia dieléctrica: CC 24 V máxima
Corriente: 50 mA máxima
AW-RP50
(Tensión máxima: 24 V)
(Corriente máxima: 50 mA)
GND
GPI IN
TALLY IN
+3.3 V
Ejemplo de conexiones TALLY IN y GPI IN
Proporciona entradas de contactos.
AW-RP50
: Los estados de selección (botones CAMERA STATUS/SELECTION 1 a 5) de las cámaras remotas se pueden monitorear
en GPI OUT 1 a GPI OUT 3.
Botón
CAMERA STATUS/SELECTION
Selección de cámara
remota 0
(GPI OUT 1)
Selección de cámara
remota 1
(GPI OUT 2)
Selección de cámara
remota 2
(GPI OUT 3)
1 Encendido Apagado Apagado
2 Apagado Encendido Apagado
3 Encendido Encendido Apagado
4 Apagado Apagado Encendido
5 Encendido Apagado Encendido
