Panasonic TX-PR42C10 - Page 87

87

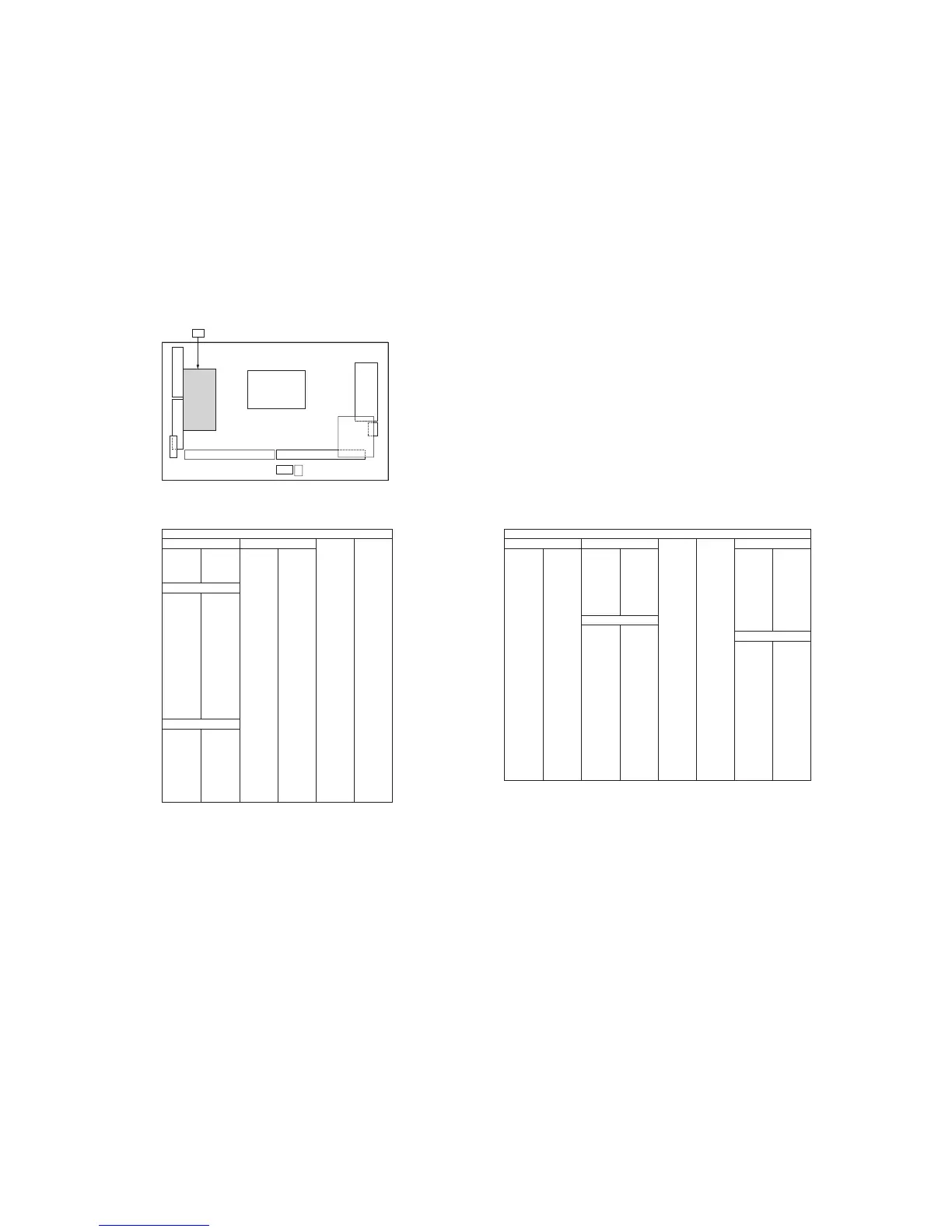

Parts Location
SC-BOARD (FOIL SIDE)
IC16784 G-3
IC16786 H-3
IC16788 A-4
IC16791 H-2
Q16401 C-4
Q16402 D-4
Q16421 F-4
Q16422 F-4
Q16441 D-2
Q16442 D-2
Q16451 F-2
Q16601 D-5
Q16621 E-5
Q16622 D-5
Q16661 G-5
IC
TRANSISTOR
TP1 A-2
TP2 A-2
TP4 A-2
TP5 A-2
TP6 I-2
TP7 I-2
TP8 I-1
TP9 I-2
TP10 F-2
TP11 F-2
TP12 G-1
TP13 G-2
TP14 F-2
TP15 F-2
TP16 H-2
TP17 H-2
TP18 F-2
TP19 F-2
TP20 I-3
TP21 F-2
TP22 F-2
TP23 H-2
TP24 H-2
TP25 I-2
TP26 F-2
TP27 F-2
TP28 F-2
TP29 F-2
TP30 F-2
TP31 F-2
TP32 F-2
TP33 F-2
TP34 F-2
TP35 F-2
TP36 F-2
TP37 F-2
TP38 F-2
TP39 F-2
TP40 F-2
TEST POINT
VOLUME
Parts Location
SC-BOARD (COMPONENT SIDE)
IC16464 F-2
IC16465 F-2
IC16471 A-4
IC16490 G-5
IC16491 H-5
IC16501 G-3
IC16521 D-3
IC16561 B-2
IC16562 B-1
IC16563 A-4
IC16581 E-1
IC16661 B-4
IC16692 C-4
IC16724 B-4
IC16725 B-4
IC16771 F-3
IC16773 C-5
IC16784 C-3
IC16786 B-3
IC16787 A-2
IC16788 I-4
IC16789 H-5
IC16791 B-2
IC
PC16461 F-3
PC16480 A-4
PC16601 F-4
PC16603 G-5
PC16684 G-5
PC16685 E-4
PC16722 B-2
PC16723 B-2
PC16896 D-2
Q16401 G-4
Q16402 F-4
Q16421 D-4
Q16422 D-4
Q16441 F-2
Q16442 F-2
Q16451 D-1
Q16471 A-4
Q16490 G-5
Q16501 G-3
Q16521 D-3
Q16531 G-3
Q16551 D-2
Q16581 E-2
Q16601 F-5
Q16602 G-5
Q16603 F-5
Q16604 F-4
Q16606 F-5
Q16607 G-5
Q16621 E-5
Q16622 F-5
Q16624 G-4
PHOTO COUPLER
TRANSISTOR
TP3 C-2
TP46 C-2
TP66 F-4
TP68 G-5
TP82 A-2
TPSC1 A-5
TPSOS6 E-2
TPSOS7 A-2
TPVAD B-3
TPVSCN B-3
TPVSET H-5
TPVSUS I-4
TEST POINT
VR16600 C-4
VR16601 D-4
VOLUME
TP41 F-5
TP42 F-5
TP43 F-5
TP44 F-5
TP51 G-5
TP52 F-2
TP53 I-4
TP59 G-5
TP60 G-5
TP61 G-5
TP62 G-5
TP63 G-5
TP64 B-4
TP65 D-4
TP67 C-5
TP70 F-2
TP73 H-2
TP74 I-2
TP78 G-5
TP79 G-5
TP80 G-5
TP81 G-5
TP90 C-2
TP91 C-2
TP92 E-2
TP93 E-2
TP94 H-4
TP95 I-3
TP96 H-5
TP99 D-1
TP100 D-1
VR16600 G-4
VR16601 F-4
Q16661 C-5
Q16662 C-4
Q16663 C-4
Q16667 H-5
Q16670 B-3
Q16671 C-4
Q16672 C-4
Q16673 A-3
Q16674 A-3
Q16675 A-3
Q16676 A-3
Q16701 B-4
Q16702 C-5
Q16762 E-4
Q16815 B-2
Q16816 D-3
Q16817 B-2
Q16818 C-4
Q16874 I-5
Q16875 H-5
Q16876 C-1
Q16882 H-4
Q16884 I-5
Q16920 B-3
SC
