EPP4 Pressure Regulator
INSTALLATION ET CONNEXIONS ELECTRIQUES
INSTALLATION
Avant de procéder à la connexion du régulateur EPP4, veuillez
observer les instructions suivantes :
• Positionner le régulateur le plus près possible de l’application
(pour une meilleure précision et une réponse plus rapide);
• La section du tuyau d’alimentation doit être suffisamment
grande;
• Connecter le filtre à air (50µ, Dew point 2°C) en amont du
régulateur et si nécessaire un lubrificateur en aval;
• Il est recommandé de monter le régulateur en position
verticale, avec l’électronique en haut.
• Régler la pression d’entrée (max.: voir page 2).
Raccorder le régulateur au réseau pneumatique.
Brancher la pression d’alimentation à l’orifice d’entrée P et le circuit
réglé à l'orifice de sortie A.
Fluide : air lubrifié (1 g/m
3
max) ou non lubrifié et gaz neutre
Il est recommandé de brancher un silencieux à l’échappement R.
Parker Lucifer SA
Ch. du Faubourg de Cruseilles 16
CH-1227 Carouge-Geneva, Switzerland
Tel. : +41 22 3077 111
Fax.: +41 22 3077 110
- 13 -
408193.doc – Rev.0 / 12.11.2009
CONNEXIONS ELECTRIQUES
Alimentation électrique
Alimentation DC 24 V ± 15 %
En cas d’alimentation en tension redressée (de AC à DC),
l’ondulation résiduelle doit être inférieure à 1V.
27.6
20.4
24
V

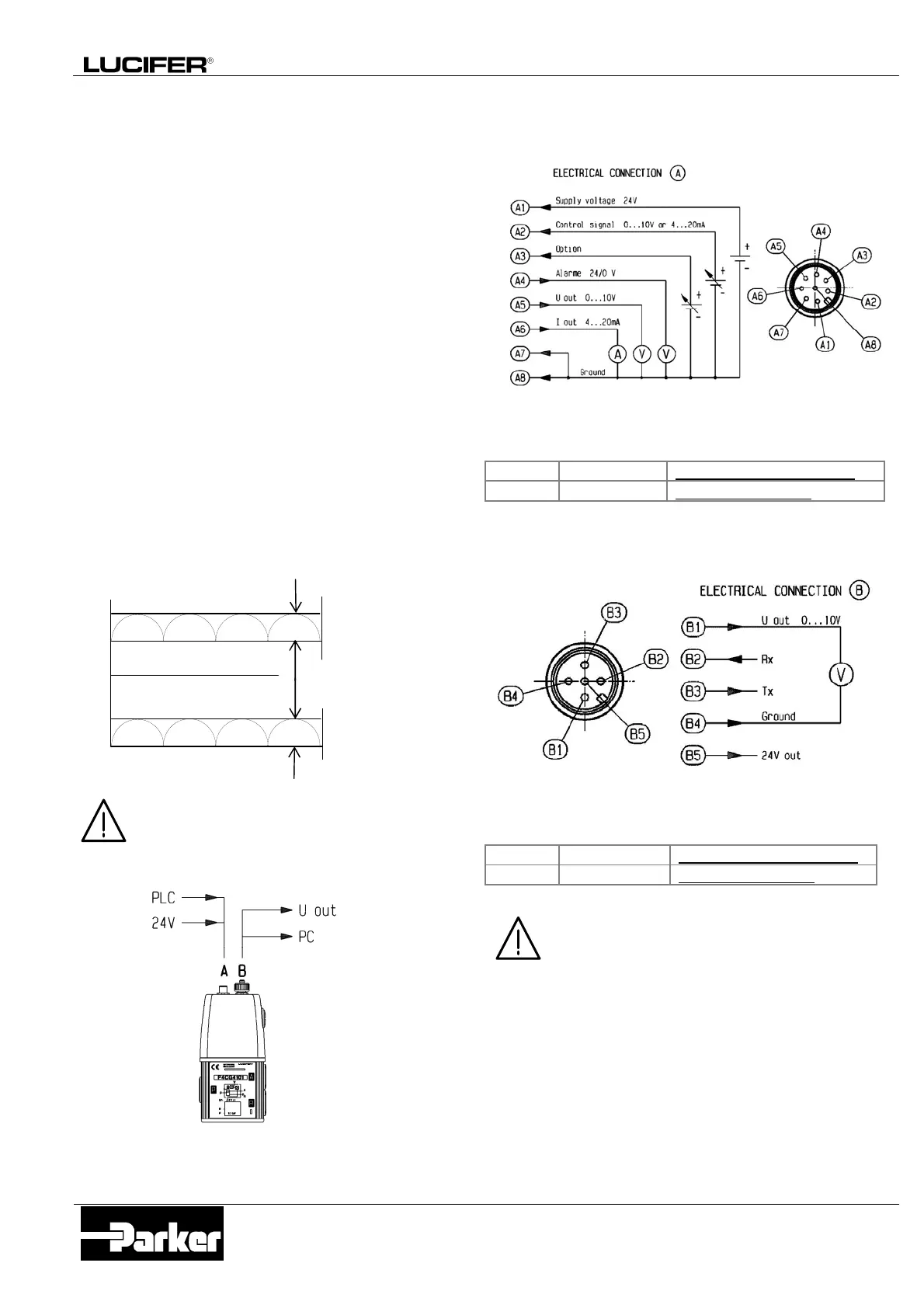

Schémas de connexion électrique
Avant toute intervention sur le câble d’alimentation
électrique, mettre l’installation hors tension. Ne pas inverser
la polarité.
Le connecteur mâle (A) prévu est du type standard M12
à 8 pôles :
Le connecteur femelle correspondant est du type M12 à 8 pôles
(IEC 61076-2-101 modèle LF).
Exemple :
Binder 79-3580-32-08 http://www.binder-connector.de/
Compona 188 690-1 http://www.compona.ch/
Le connecteur (B) d’information/programmation est du type standard
M12 à 5 pôles :
Le connecteur femelle correspondant est du type M12 à 5 pôles
(IEC 61076-2-101 modèle LF).
Exemple :
Binder 79-3430-33-04 http://www.binder-connector.de/
Compona 188 530-5 http://www.compona.ch/
N’utiliser que des connecteurs étroits afin de
maintenir l’accès libre pour les deux connecteurs
