Parker Lucifer EPP4 Series - Elektrische Anschlüsse

496783
EPP4 Pressure Regulator
EINBAU UND ELEKTRISCHE ANSCHLÜSSE
EINBAU
Beachten Sie vor Anschluss des Reglers EPP4 die folgenden
Anweisungen:
• Schliessen Sie den Regler so nahe als möglich beim zu
regelnden Apparat an (ergibt höhere Genauigkeit und kürzere
Ansprechzeiten);
• Der Rohrquerschnitt der Druckzuleitung sollte gross genug
gewählt sein;
• Schliessen Sie das Luftfilter (50µ, Taupunkt 2°C) auf der
Eingangsseite des Reglers und wenn nötig einen Druckluft-
Ölen Schmiergerät auf der Ausgangsseite an;
• Es wird empfohlen, den Regler in vertikaler Stellung, mit der
Elektronik oben, einzubauen.
• Stellen Sie den Eingangsdruck ein (max.: siehe Seite 2).
Schliessen Sie den Regler an das Druckluftnetz an.
Schliessen Sie die Druckzuleitung an die Eingangsöffnung P und
den Regelkreis an den Ausgang Austrittsöffnung A an.
Parker Lucifer SA
Ch. du Faubourg de Cruseilles 16
CH-1227 Carouge-Geneva, Switzerland
Tel. : +41 22 3077 111
Fax.: +41 22 3077 110
- 9 -
408193.doc – Rev.0 / 12.11.2009
Medium: geölte (max. 1 gr/m
3
) oder ungeölte Luft und neutrales
Gas
Es wird empfohlen, an Entlüftung R einen Schalldämpfer zu
benutzen.
ELEKTRISCHE ANSCHLÜSSE
Stromversorgung
DC – Stromversorgung 24 V ± 15 %
Bei gleichgerichteter Spannungsversorgung
(von AC in DC) muss die Restwelligkeit
kleiner als 1V sein.
27.6
20.4
24
V

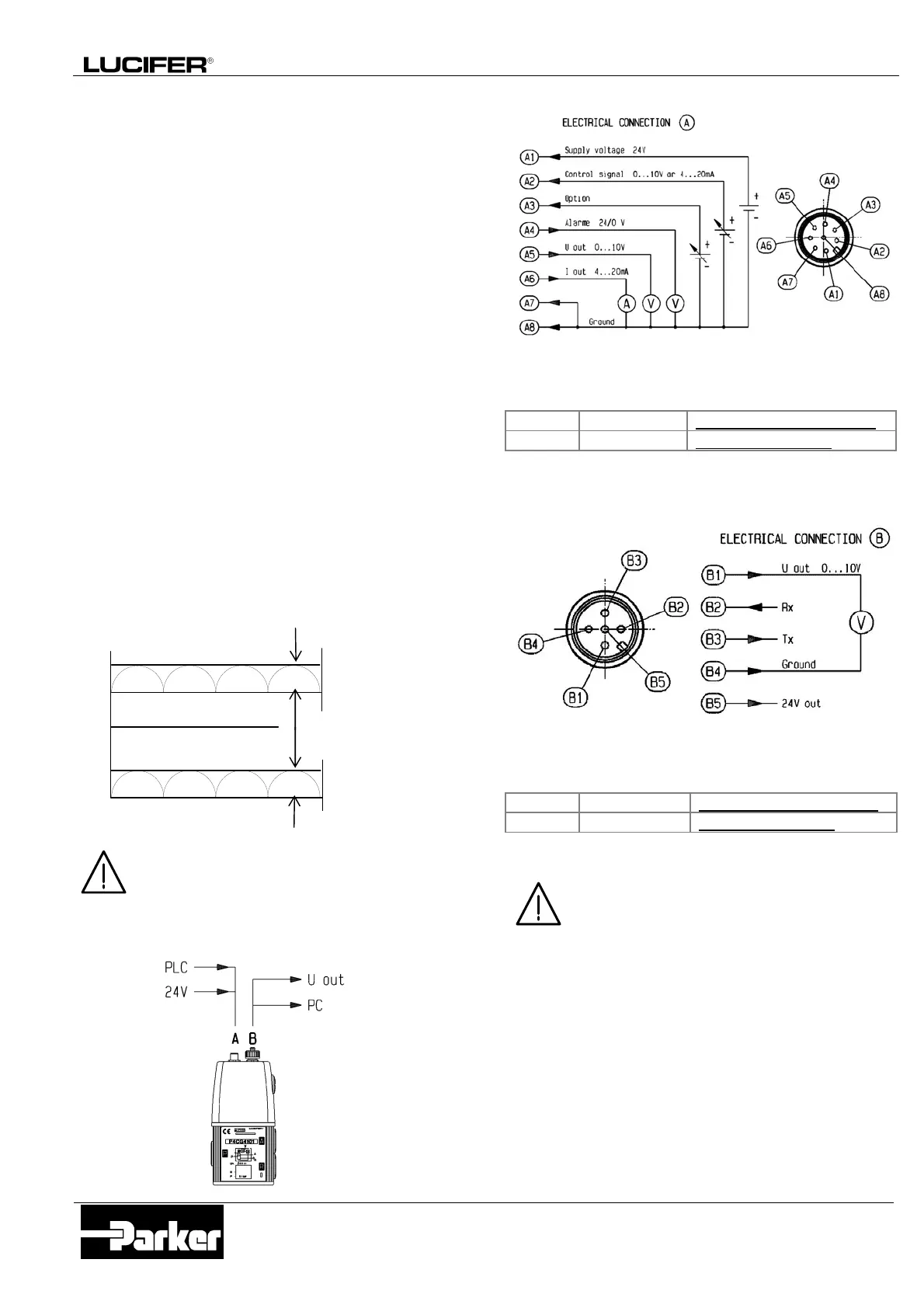

Elektrische Anschlussschemata
Vor allen Arbeiten am Stromzuleitungskabel die
Anlage am Stromzuleitungskabel abtrennen. Polarität nicht
umkehren.
Der gewählte Hauptstecker (A) ist genormt 8-polig M12:
Der zu montierende weibliche Stecker ist der 8-polige M12-Stecker
(IEC 61076-2-101 Modell LF).
Beispiel:
Binder 79-3580-32-08 http://www.binder-connector.de/
Compona 188 690-1 http://www.compona.ch/
Der Informations-/Programmierungs-Stecker ist ein genormter 5-
Poliger M12-Stecker:
Der zu montierende weibliche Stecker ist der 5-polige M12-Stecker
(IEC 61076-2-101 Modell LF).
Beispiel:
Binder 79-3430-33-04 http://www.binder-connector.de/
Compona 188 530-5 http://www.compona.ch/
Benutzen Sie bevorzugt nur gerade Stecker, um den
Zugang für beide Stecker frei zu halten.
