EPP4 Pressure Regulator
INSTALLAZIONE E COLLEGAMENTI ELETTRICI
INSTALLAZIONE
Prima di collegare il regolatore EPP4, osservare le seguenti
istruzioni:
• Collegare il regolatore il più vicino possibile alla macchina da
regolare (maggiore precisione e tempi di risposta più brevi);
• La sezione dei tubi di alimentazione pneumatica dovrebbe
essere sufficientemente ampia;
• Collegare il filtro dell’aria (50µ, punto di rugiada 2°C) a monte
del regolatore e un lubrificatore, se necessario, a valle;
• Si raccomanda di montare il regolatore in posizione verticale,
con l’elettronica in alto.
• Impostare la pressione di ingresso (max. come pagina 2).
Collegare il regolatore alla rete pneumatica.
Collegare l’alimentazione pneumatica all’attacco di ingresso P e il
circuito di regolazione all’attacco di uscita A.
Fluido: lubrificato (1 gr/m
3
max.) o aria non lubrificata e gas neutro
Si raccomanda di usare un silenziatore nello scarico R.
Parker Lucifer SA
Ch. du Faubourg de Cruseilles 16
CH-1227 Carouge-Geneva, Switzerland
Tel. : +41 22 3077 111
Fax.: +41 22 3077 110
- 17 -
408193.doc – Rev.0 / 12.11.2009

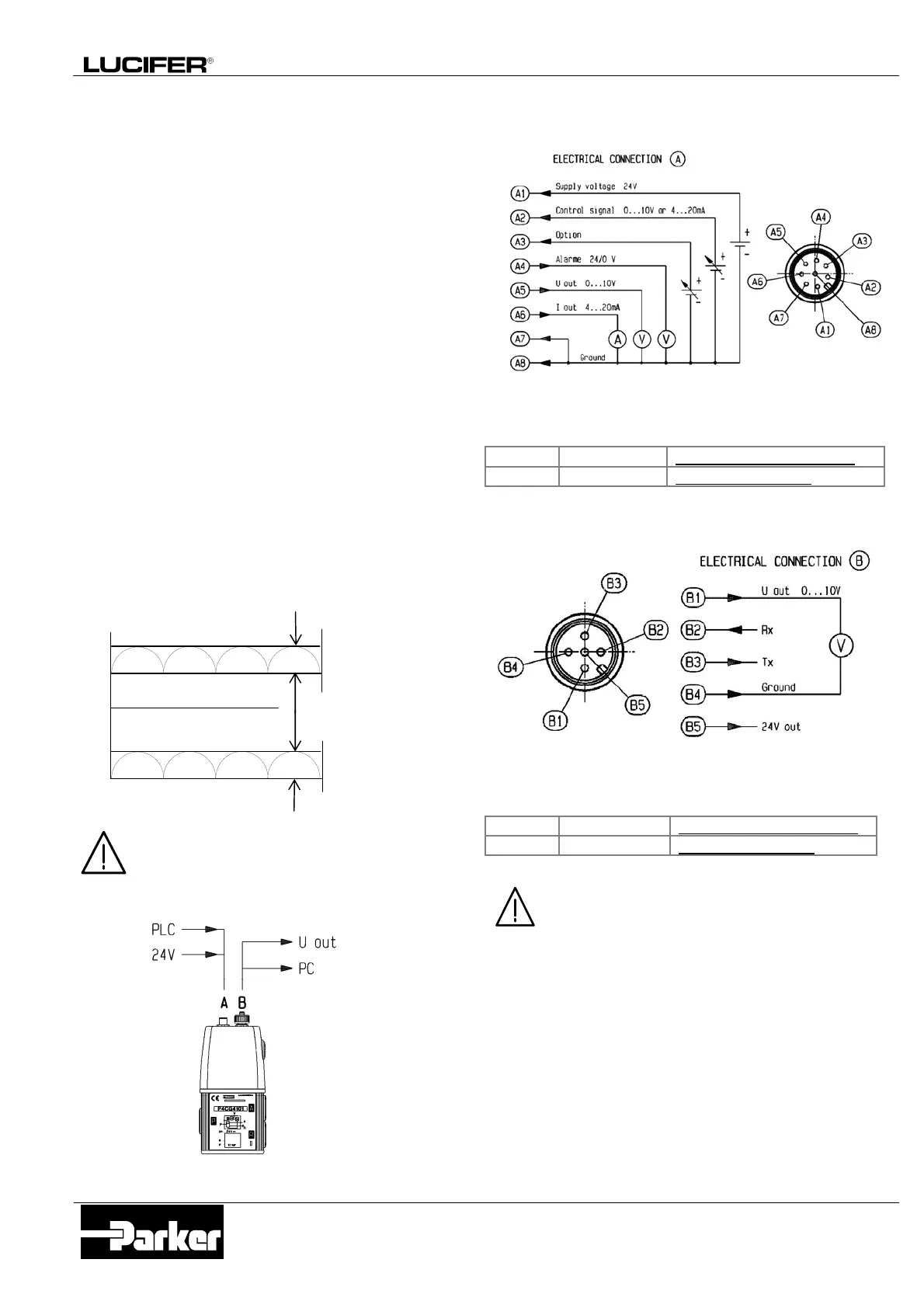

COLLEGAMENTI ELETTRICI
Alimentazione elettrica
DC – Alimentazione 24 V ± 15 %
In caso di tensione rettificata
(da AC a DC) l’ondulazione residua
dovrebbe essere inferiore a 1V
27.6
20.4
24
V
Schemi di collegamento elettrico
Prima di qualunque intervento sul cavo di alimentazione
elettrica, interrompere l’alimentazione. Non invertire la polarità.
Il connettore principale (A) adottato sul regolatore EPP4 è un M12
standard a 8 poli:
Il connettore femmina è un M12 a 8 poli (IEC 61076-2-101 modello
LF).
Esempio:
Binder 79-3580-32-08 http://www.binder-connector.de/
Compona
188 690-1
http://www.compona.ch/
Il connettore di informazione/programmazione (B) è un M12 standard
a 5 poli:
Il connettore femmina da installare è un M12 a 5 poli (IEC 61076-2-
101 modello LF).
Esempio:
Binder
79-3430-33-04
http://www.binder-connector.de/
Compona
188 530-5
http://www.compona.ch/
Utilizzare unicamente connettori diritti per lasciare
libero l’accesso ai due connettori
