 Verbinden Sie zunächst den
Stecker
32
mit dem mit "+"
gekennzeichneten Anschluss
(siehe Abb. S). Drehen Sie ihn zur
Fixierung im Uhrzeigersinn. Wenn
Sie Zweifel haben, konsultieren Sie
einen Fachmann.
 Verbinden Sie nun das
Schlauchpaket mit Direktanschluss
10
mit dem entsprechenden Anschluss
(siehe Abb. S).Fixieren Sie die
Verbindung durch Festziehen des
Fixierrings
38
im Uhrzeigersinn.
 Verbinden Sie dann das Massekabel
4
mit dem entsprechenden, mit "-"
gekennzeichneten, Anschluss (siehe
Abb. S). Drehen Sie den Anschluss
zur Fixierung im Uhrzeigersinn.
T
5
33
 Ziehen Sie die Schutzkappe vom
Gasanschluss
33
ab.
 Verbinden Sie nun die
Schutzgaszufuhr einschließlich
Druckminderer (nicht im
Lieferumfang) mit dem Gasanschluss
33
(siehe Abb. T). Schutzgas wird
benötigt, sofern kein Fülldraht mit
integriertem festem Schutzgas
verwendet wird. Beachten Sie
ggf. auch die Hinweise zu Ihrem
Druckminderer (nicht im Lieferumfang
enthalten). Als Richtwert für den
einzustellenden Gasfl uss kann
folgende Formel herangezogen
werden:
Drahtdurchmesser in mm x 10 = Gasfl uss in
l/min
Für einen 0,8 mm Draht ergibt sich z.B.
ein Wert von ca. 8 l/min.
 Geräteanpassung zum
Fülldrahtschweißen ohne
Schutzgas
Wenn Sie Fülldraht mit integriertem
Schutzgas verwenden, muss kein
externes Schutzgas zugeführt werden.
 Verbinden Sie zunächst den Stecker
32
mit dem mit "-" gekennzeichneten
Anschluss. Drehen Sie ihn zur
Fixierung im Uhrzeigersinn. Wenn
Sie Zweifel haben, konsultieren Sie
einen Fachmann.
 Verbinden Sie nun das
Schlauchpaket mit Direktanschluss
10
mit dem entsprechenden Anschluss.
Fixieren Sie die Verbindung durch
Festziehen des Fixierrings
38
im
Uhrzeigersinn.
 Verbinden Sie dann das Massekabel
4
mit dem entsprechenden mit
"+" gekennzeichneten Anschluss
und drehen Sie den Anschluss zur
Fixierung im Uhrzeigersinn.
 Schweißdraht einsetzen
 Entriegeln und öffnen Sie
die Abdeckung für die
Drahtvorschubeinheit
1
, indem Sie
den Entriegelungsknopf nach oben
drücken.
 Entriegeln Sie die Rolleneinheit,
indem Sie die Rollenhalterung
27
MIG-Schweißen

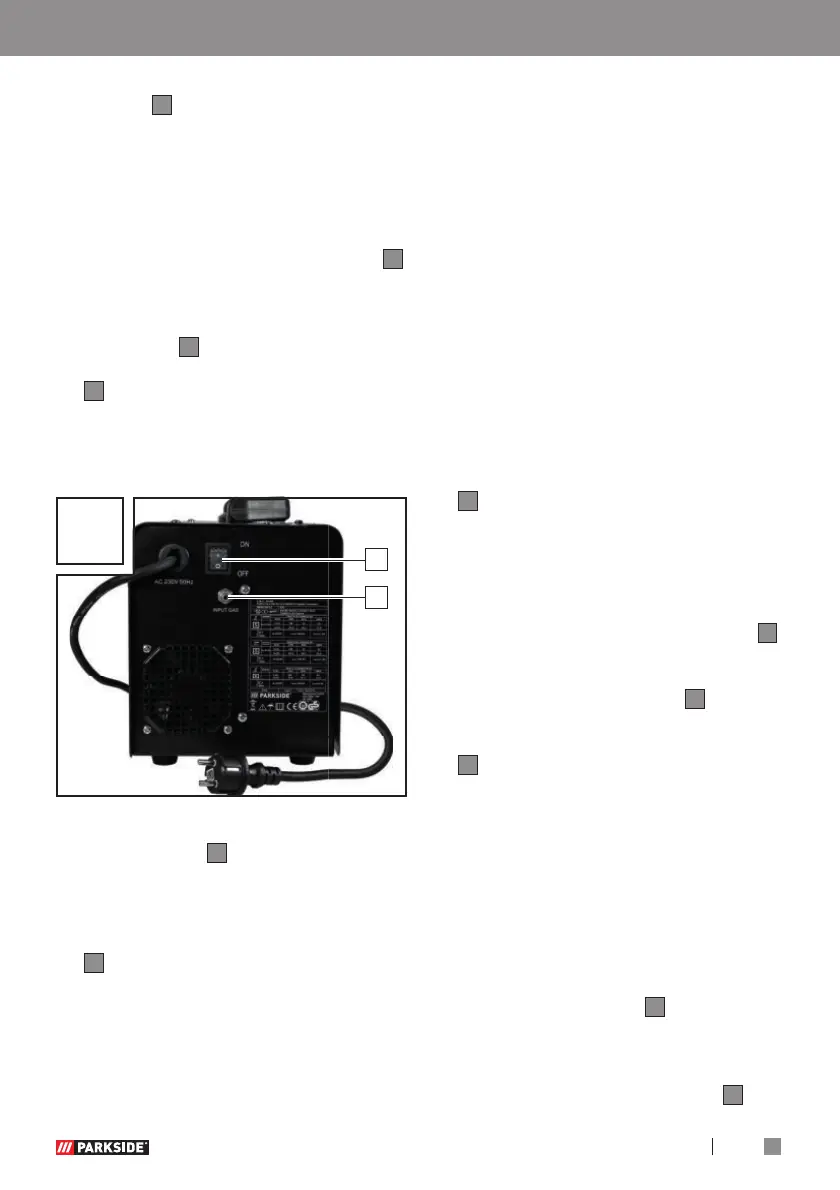

Parkside PMSG 200 A1 Specifications

General

Welding current I2	200 A
Electrode diameter	1.6 - 4.0 mm
Protection class	IP21S
Duty cycle	60% at 200 A
Input voltage	230 V / 50 Hz
Output current range	20 - 200 A
