51HR

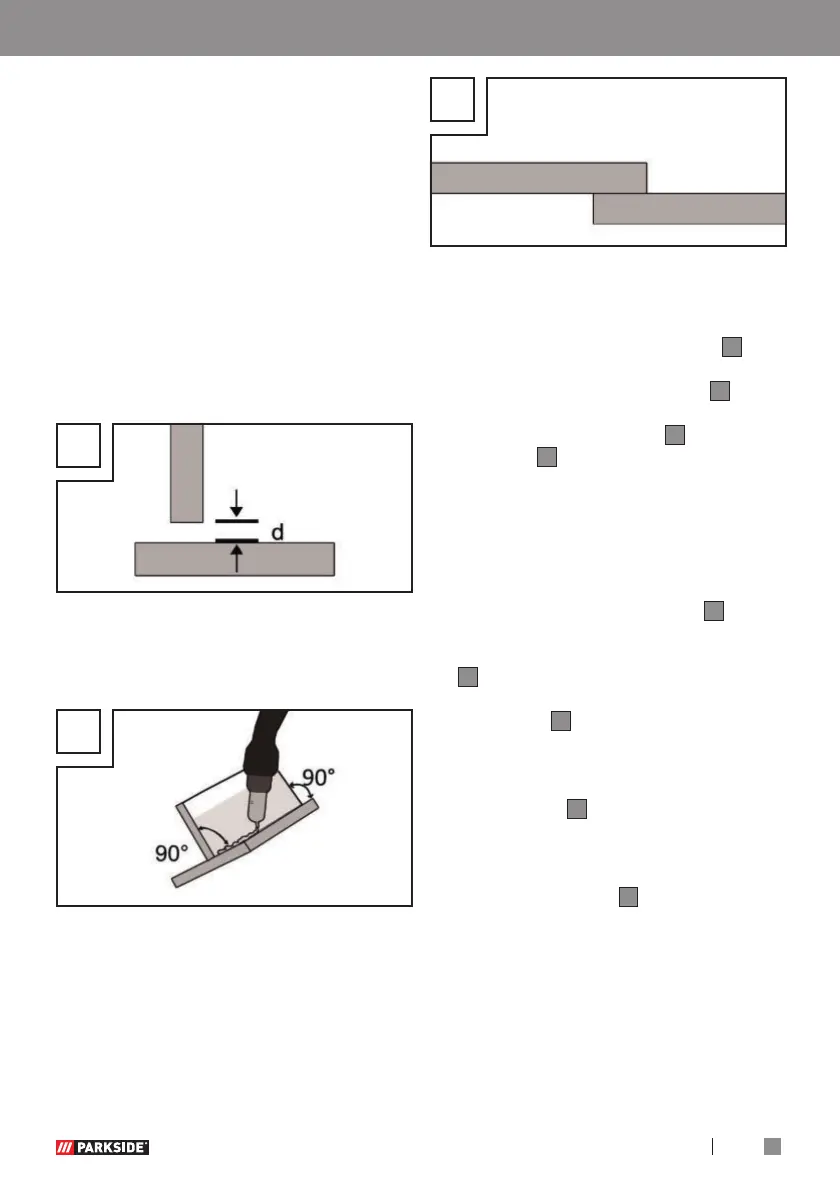

Kutni spojevi zavarivanja
Kutni se šav vrši kada izraci stoje
okomito jedan u odnosu na drugoga.
Spoj treba imati oblik jednakostraničnog
trokuta i s blagim kutom (sl. Y, Z).
Spojevi zavarivanja na
unutarnjem kutu
Priprema za ovaj spoj zavarivanja je
vrlo jednostavna i provodi se do 5mm
debljine. Dimenzija „d” mora biti
svedena na minimum i trebala bi biti
svakako manja od 2 mm (sl. Y).
Y
Međutim, kod debljih materijala nije
više efi kasna. U ovom slučaju je bolje
spoj pripremiti tako da se rub ploče
koso obradi, kao na slici X.
Z
Preklopni spojevi zavarivanja
Najčešća priprema je s ravnim rubovima
zavarivanja. Zavarivanje se može riješiti
jednim normalnim kutnim zavarenim
šavom. Oba izratka moraju se privesti
jedan do drugoga, što je više moguće,
kao što je prikazano na slici AB.
AB
Zavarivanje postupkom
MMA
Provjerite je li glavni prekidač
5
postavljen u položaj „O” („ISKLJU-
ČENO”) ili da mrežni utik
3
nije
uključen u utičnicu.
Spojite držač elektrode
34
i stezaljku
za masu
4
na uređaj za zavariva-
nje kao što je prikazano na slici AC.
Pogledajte upute koje daje proizvo-
đač elektroda.
Obucite prikladnu zaštitnu odjeću
uskladu s propisima i pripremite
svoje radno mjesto.
Priključite stezaljku za masu
4
na
izradak.
Uglavite elektrodu u držač elektrode
34
.
Uključite uređaj stavljanjem glavnog
prekidača
5
u položaj „I”
(„UKLJUČENO”).
Odaberite način rada „MMA” pri-
tiskom na tipku za odabir načina
zavarivanja
35
sve dok indikator
pored „MMA ne zasvijetli.
Podesite struju zavarivanja pomoću
okretne sklopke za podešavanje
struje zavarivanja
6
ovisno oelek-
trodi koja se koristi.
Puštanje u rad / Zavarivanje postupkom MMA
